密封垫片材料选型对比_缠绕垫与复合垫片的适用条件

一、法兰密封为什么容易反复泄漏

法兰泄漏是化工、电力与冶金装置检修中最常见的问题之一。很多时候同一个法兰在一年内多次更换垫片仍然泄漏，现场往往归结为『垫片质量不好』。

但法兰密封的本质是维持密封面压力，而压力在运行过程中是变化的：升温时法兰与螺栓热膨胀不一致，螺栓预紧力下降；设备启停与温度波动会让螺栓产生应力松弛；管道应力还可能让法兰面不再平行。泄漏的原因往往在这些变化中，而不是垫片本身。

二、垫片的两类基本结构

按结构划分，垫片可分为非金属软垫片与半金属复合垫片两大类。非金属垫片依靠材料本身的压缩变形填充密封面微观凹凸，结构简单、适应性好，但耐温耐压能力有限。

半金属复合垫片（如金属缠绕垫片）由金属带与非金属填充带交替缠绕而成，兼具金属的强度与回弹性和填充材料的密封适应性，能在螺栓预紧力波动时通过回弹维持密封面压力，适合温度压力波动较大的工况。

三、缠绕垫片的材料组合

缠绕垫片的核心在于材料组合：金属带提供强度与回弹，填充带提供密封适应性。两者的选择都必须与介质和温度匹配。

金属带材质按介质腐蚀性与温度选择；填充带常见石墨、聚四氟乙烯与非石棉材料。石墨适用温度范围宽、对蒸汽与多数化工介质适应性好；聚四氟乙烯耐化学腐蚀性优异，适合强酸强碱等腐蚀性介质，但适用温度相对较低。

• 石墨填充：适用温度范围宽，适配蒸汽与多数化工介质。
• 聚四氟乙烯填充：耐化学腐蚀性优异，适合强酸强碱，温度适用性较低。
• 非石棉填充：通用性较好，适用于一般工况与环保要求较高的场合。
• 金属带材质：按介质腐蚀性与温度选择，避免与介质发生腐蚀反应。

四、压力等级与结构形式

缠绕垫片有基本型、带内环型与带内外环型三种结构。内环的作用是防止垫片在高压下向内变形并减少涡流冲刷；外环的作用是定位与限制压紧程度，便于安装对中。

压力等级越高，越建议选用带内外环结构，以提高抗压稳定性与安装定位可靠性。基本型结构简单，适合压力较低、法兰密封面平整的场合。选型时应按管路设计压力与法兰形式综合判断。

五、法兰密封面形式的影响

法兰密封面形式决定垫片的接触方式。突面法兰配用垫片与密封面接触面积较大，需要足够螺栓预紧力；凹凸面与榫槽面法兰能限制垫片径向移动，密封可靠性更高，但垫片结构需与之匹配。

选型时必须核对法兰密封面的形式与尺寸，包括垫片内径、外径与厚度。尺寸不匹配会造成垫片偏移、局部压紧不足，是最常见的安装类泄漏原因之一。

六、安装与紧固要点

垫片安装质量对密封效果的影响往往大于垫片本身。安装前必须清理密封面上的旧垫片残留、划痕与锈蚀，密封面存在径向划痕时会形成直接泄漏通道。

螺栓紧固应按对角顺序分次进行，先用手力预紧、再用工具按顺序逐步加压到规定扭矩。一次性拧紧单侧螺栓会让法兰受力不均、垫片局部压紧不足。同时应确认螺栓状态良好，锈蚀或拉长的螺栓无法提供稳定的预紧力。

七、回弹性能与工况波动

回弹性能是缠绕垫片区别于刚性垫片的核心优势。设备升温升压时密封面压力增大，降温降压时压力回落；螺栓的应力松弛也会让压紧力随时间下降。

多层缠绕结构提供了弹性储备，能在这些变化中维持密封面压力。因此对于温度压力波动较大的工况，选用回弹性能更好的垫片结构比单纯提高螺栓预紧力更有效。

八、失效排查顺序

垫片更换后仍泄漏时，建议按固定顺序排查，避免反复更换垫片消耗检修时间。

第一步检查密封面状态与平行度，确认无划痕、无残留、无变形；第二步核对垫片规格与法兰是否匹配；第三步复核螺栓预紧力与紧固顺序；第四步评估工况温度压力是否超出垫片适用范围；最后检查管道应力与法兰对中情况。

九、常见问题

问：缠绕垫片可以重复使用吗？
答：不建议。压紧后金属带与填充带已发生塑性变形，回弹能力下降，再次使用难以形成稳定密封。密封件应作为一次性备件管理。

问：石墨填充与聚四氟乙烯填充怎么选？
答：主要看介质与温度。石墨适用温度范围宽、对蒸汽与多数化工介质适应性好；聚四氟乙烯耐化学腐蚀性优异但适用温度较低。工况复杂时建议提供完整参数做材料匹配。

问：更换垫片后仍泄漏，最该先检查什么？
答：先检查法兰密封面是否有划痕、残留与变形，以及螺栓预紧力与紧固顺序是否规范。这两项是安装类泄漏中最常见的原因。

十、结语与采购引导

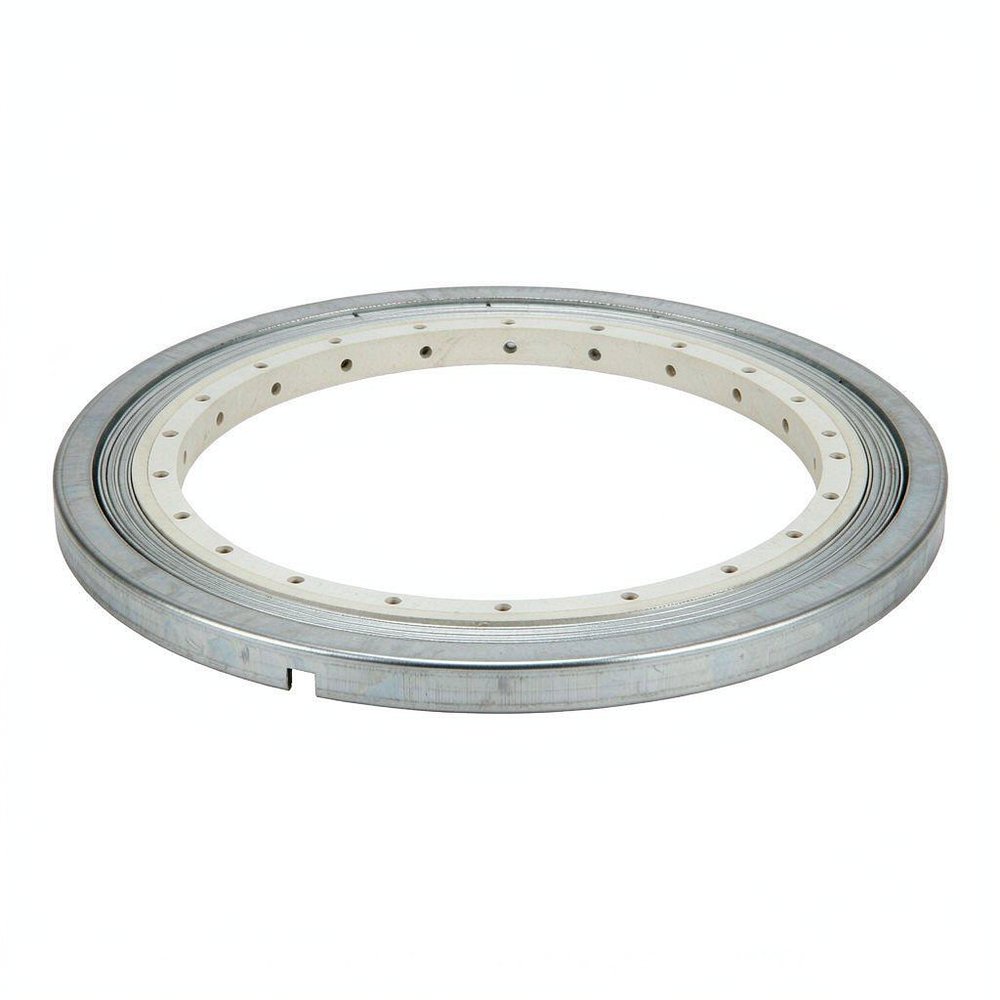

法兰密封的可靠性来自材料匹配、结构选择与安装质量三者的共同作用。佳洛克（Garlock）的产品体系覆盖多种金属带与填充材料组合的缠绕垫片，可按介质、温度与压力等级配套选型。

在摩比工品（mro.mobi）平台可按金属带材质、填充材料、压力等级与公称直径检索佳洛克系列密封垫片，并可配套采购螺栓、密封胶与紧固工具。建议设备管理部门建立密封备件台账，把装置、法兰规格与垫片型号对应记录。
