机械操作手柄结构类型与防尘设计：材料、密封与选型

Q: 五、安装方式与轴端连接

安装环节的核对要点包括：

Q: 九、常见问题

问：手柄转动发涩，可以只加润滑油吗？答：单纯加油往往只能短期改善。发涩的常见原因是粉尘与油脂在配合面混合形成研磨性膏状物，加油后反而更容易吸附粉尘。正确做法是拆下清洗配合面，检查密封件与防尘唇是否完好，确认无异常后再按厂家推荐的润滑剂少量加注。

操作手柄看起来只是设备上的一个小部件，却直接决定操作者的手感、调节精度与维护频次。在粉尘较多的铸造车间、有切削液飞溅的机加工位，以及需要频繁冲洗的食品与医药设备上，手柄的失效往往不是因为强度不够，而是因为粉尘与液体沿轴端进入，造成转动卡涩、锁紧失效或表面腐蚀。

一、操作手柄的功能构成

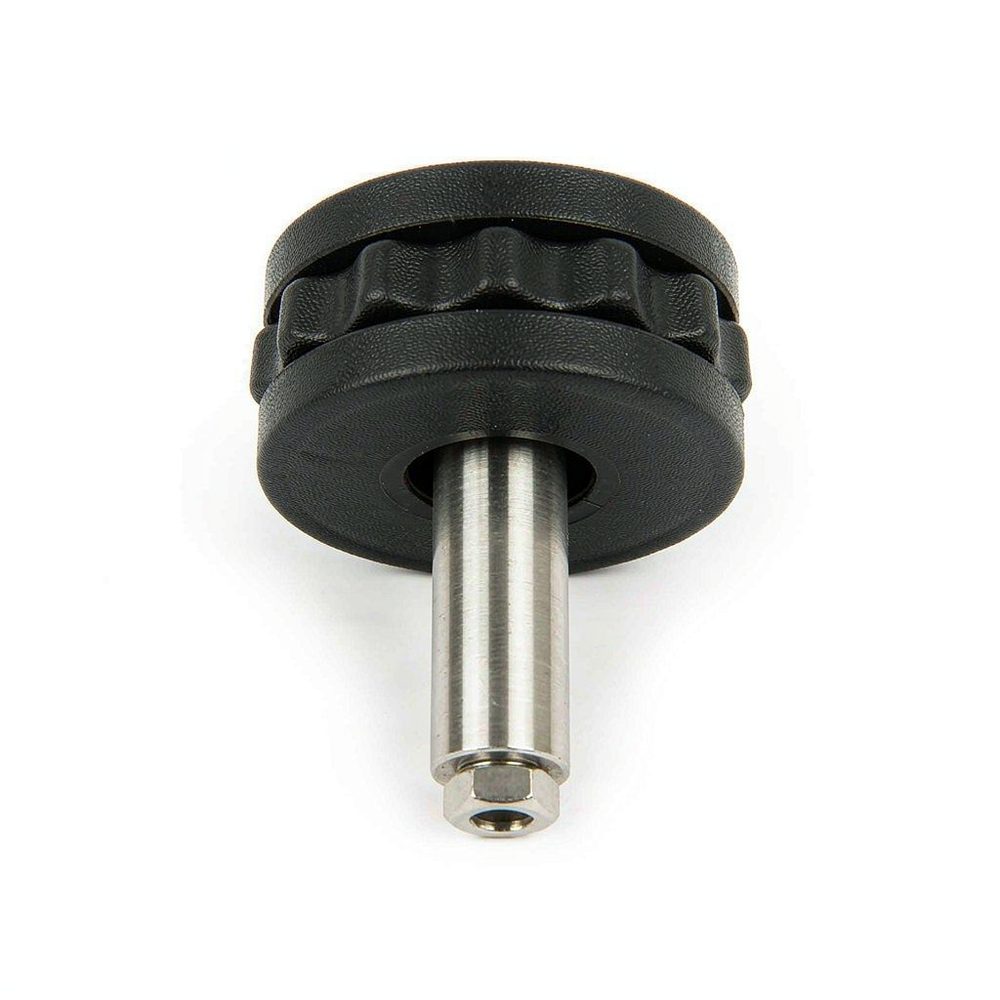

一个完整的操作手柄通常由柄体、嵌件或轴套、紧固件与密封件组成。柄体提供握持面与力矩传递路径，嵌件实现与轴端的连接，密封件阻止粉尘与液体进入配合面。部分结构还包含弹簧、钢珠或齿盘组成的锁紧机构，用于在多个工位之间定位。理解这几部分的受力关系，是判断失效原因的基础。

二、常见结构类型与适用场景

按安装与调节方式，机械操作手柄大致可分为固定式、可调式、折叠式与带锁式。固定式结构简单、刚性最好，适合工位固定、操作频繁的场合；可调式通过刻度盘或齿盘实现角度微调，适合需要精细对位的机床附件；折叠式在不需要操作时可将手柄收起，避免干涉与磕碰，适合空间受限或需要频繁开合的设备；带锁式通过弹簧与定位销把手柄固定在设定位置，适合有振动、需要防止手柄自行转动的场合。

三、材料选择：柄体、嵌件与密封件

柄体材料常见有工程塑料、酚醛树脂与铝合金。工程塑料重量轻、绝缘性好、手感温和，适合中小扭矩场合；酚醛树脂耐热与耐磨性较好，在机床与铸造设备上应用广泛；铝合金强度高、散热快，适合大扭矩与高频操作。嵌件通常采用钢制或铜制轴套，用于承受紧固扭矩并避免塑料柄体被压溃。密封件多用丁腈橡胶或氟橡胶，选择时需考虑接触介质的种类与工作温度范围。在实际使用中，柄体与嵌件的结合面是最容易出问题的位置。塑料柄体与金属嵌件之间的热膨胀系数不同，温度循环频繁的场合应确认嵌件是否有防转结构，避免长期使用后出现打滑。密封件的硬度也需要与轴面粗糙度匹配，硬度过高在粗糙轴面上难以形成连续接触，硬度过低则容易被挤出密封槽。

四、防尘设计的三个层次

防尘不是单靠一个零件完成的，通常分三个层次配合：第一层是外部阻挡，通过防尘罩、防尘唇或刮尘环把大颗粒粉尘挡在配合面之外；第二层是内部密封，用密封圈在轴与孔之间形成弹性接触，阻止细微粉尘与液体进入；第三层是配合间隙控制，通过合理的间隙与沟槽设计，让少量进入的粉尘有排出通道，不至于在内部堆积固化。三层之中任何一层缺失，都会明显缩短手柄的使用寿命。

五、安装方式与轴端连接

安装环节的核对要点包括：

轴端形式：确认是方轴、圆轴带键、花键还是螺纹轴，连接形式必须匹配。
紧固方式：顶丝、夹紧环或螺母压紧，需确认拧紧力矩不损伤轴端。
安装方向：手柄的转动方向与设备的操作逻辑一致，避免反装造成误操作。
轴向定位：确认手柄与轴的轴向相对位置，避免转动时与相邻零件干涉。

六、防护等级与工况匹配

防护等级用两位数字表示，第一位表示防固体异物侵入，第二位表示防水。选型时应按实际工况确定要求：

干燥洁净的车间：基本防护即可满足，重点在握持手感与结构强度。
有粉尘的铸造与打磨工位：需关注防固体异物等级，配合防尘罩使用。
有切削液飞溅的机加工位：需兼顾防固体与防水，密封件材质要耐油。
需要冲洗的食品与医药设备：需较高的防水等级，并选用可耐受清洗剂的材料。

七、常见失效模式与改进方向

手柄的失效模式相对集中。转动卡涩多因粉尘进入轴孔配合面并与油脂混合成膏状物；锁紧失效多因定位钢珠或齿盘磨损、弹簧疲劳；表面开裂多发生在柄体与嵌件的结合处，与紧固力矩过大或材料老化有关；腐蚀则与接触的切削液、清洗剂种类有关。改进方向包括增加防尘唇、改用耐介质密封件、调整嵌件结构分散应力，以及在维护规程中明确清洁与润滑的间隔。需要注意的是，增加密封层数并不总是更好，过紧的密封会明显增大操作力矩，反而降低调节精度，设计时应在防护能力与操作手感之间取得平衡。

八、选型核对清单

选型时可按下述顺序逐项核对：先确认轴端形式与安装尺寸，再确定所需扭矩与操作频率，据此选择柄体材料与嵌件形式；然后根据工况的粉尘、液体与温度条件确定密封件材质与防护等级；最后核对安装方向、轴向定位与相邻零件的干涉情况。把这五项确认清楚，手柄在现场的适应性与寿命通常都能得到保证。若设备后续可能改造，还应确认手柄的拆装空间是否足够，避免因周边零件遮挡而无法维护。
