和柔（Helukabel）电缆屏蔽层连续性 拖链与运动敷设屏蔽电缆

一、产品简介

和柔（Helukabel）拖链与运动敷设屏蔽电缆用于拖链、机器人关节与扭转场合。屏蔽由编织铜网、铝箔或二者组合构成，用于约束电缆内部电磁场并抑制外部干扰耦合。屏蔽效果由覆盖率与转移阻抗描述：覆盖率高则泄漏少，转移阻抗低则屏蔽层对干扰电流的导通能力好。运动敷设下屏蔽层要随电缆反复弯折与扭转，能否在寿命期内保持连续，比静态屏蔽率更值得关注。

二、产品特点

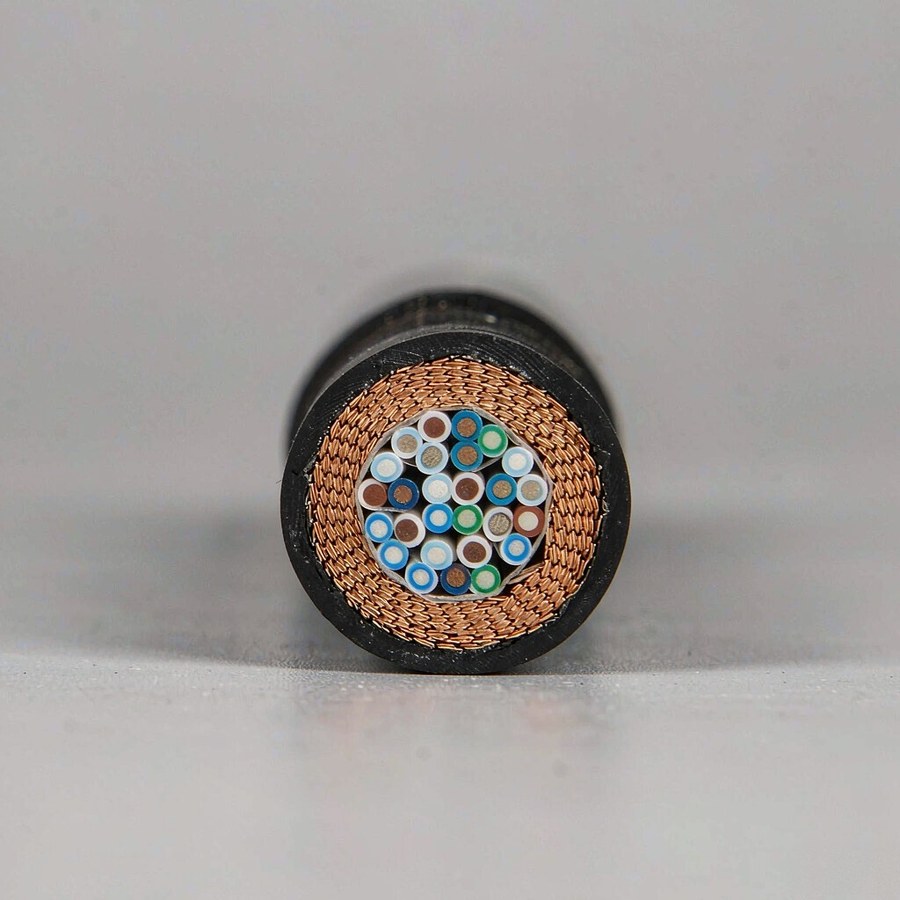

• 编织屏蔽：铜丝交叉编织，柔韧性好，弯折时不易开裂，覆盖率按编织密度分档
• 铝箔屏蔽：纵包铝塑复合带，覆盖率高，对高频干扰抑制好，耐弯折次数有限
• 组合屏蔽：铝箔加编织铜网，兼顾高频覆盖与机械强度，适用于拖链与伺服回路
• 排流线配置：铝箔屏蔽须配排流线才能把屏蔽层电流引出并可靠接地
• 运动适配：导体多股细丝绞合，屏蔽层与芯线间设滑移层，减小弯折剪切

三、规格参数（典型规格）

• 产品类型：拖链用、扭转用与伺服编码器用屏蔽电缆
• 屏蔽形式：编织屏蔽、铝箔屏蔽、铝箔加编织组合屏蔽
• 屏蔽覆盖率：按编织密度分档，常见中高覆盖率区间
• 弯曲半径：拖链敷设要求的外径倍数大于固定敷设
• 扭转角度与寿命：按每米可承受的扭转角度与扭转次数给出寿命值

四、行业应用

• 拖链系统：机床、自动化线与物流分拣设备的往复走线
• 机器人关节：六轴机器人手腕与本体走线，承受复合弯曲与扭转
• 伺服与编码器回路：驱动输出侧与反馈回路，抑制共模干扰
• 测量与信号回路：称重、传感器与总线信号传输

五、选购指南

• 先判断运动形式，往复弯曲选拖链电缆，往复扭转选扭转电缆，两类不可互换
• 按弯曲半径确定电缆外径上限，拖链内腔与电缆外径的比值决定弯曲寿命
• 伺服回路优先选组合屏蔽，并保证屏蔽层在两端做环形接地搭接
• 拖链内电缆留百分之十左右余量，避免绷紧敷设把拉力传到屏蔽层

六、常见问题

问：怎么判断屏蔽层已经疲劳断裂？答：现场判据有三个。一是测量屏蔽层两端电阻并与新品比对，阻值明显上升说明编织网已部分断裂；二是剥开护套观察，铜网出现断股、发黑或与绝缘层粘连；三是干扰现象加重，信号回路随机跳变、驱动器报警增多。确认后应整根更换。

问：屏蔽层为什么强调两端接地？答：屏蔽层的作用是把干扰电流引走。只在一端接地时，屏蔽层与地之间不构成回路，对磁场耦合的抑制明显下降；两端接地后形成低阻抗通路，干扰电流被旁路。但两端接地会引入地电位差并产生环流，因此变频与伺服系统要求同步做等电位联结，控制两端地电位差。

问：拖链里能不能用普通固定敷设的屏蔽电缆？答：不能。固定敷设电缆的导体多为较粗单股或少股绞合，屏蔽层与护套的滑移设计也按静态工况考虑，反复弯折后导体很快疲劳断裂，屏蔽层容易因剪切而破损。拖链场合应选导体细丝绞合、带滑移层并按弯曲寿命试验验证的拖链专用屏蔽电缆。

七、采购与服务

屏蔽电缆的选型核心是把运动形式、电磁环境与寿命要求对应起来：运动形式决定结构，屏蔽形式决定抗干扰能力，寿命数据决定更换周期。和柔屏蔽电缆按拖链、扭转与固定敷设分类，提供编织、铝箔与组合屏蔽结构。摩比工品提供和柔屏蔽电缆与配套接地引入件的询价与选型对接，可按弯曲半径、扭转角度与干扰等级给出结构建议；如需排查屏蔽层断裂与接地环流问题，欢迎联系平台客服获取技术资料与交期信息。
