普菲茨（Pflitsch）电缆引入套管系统 控制柜高密度布线

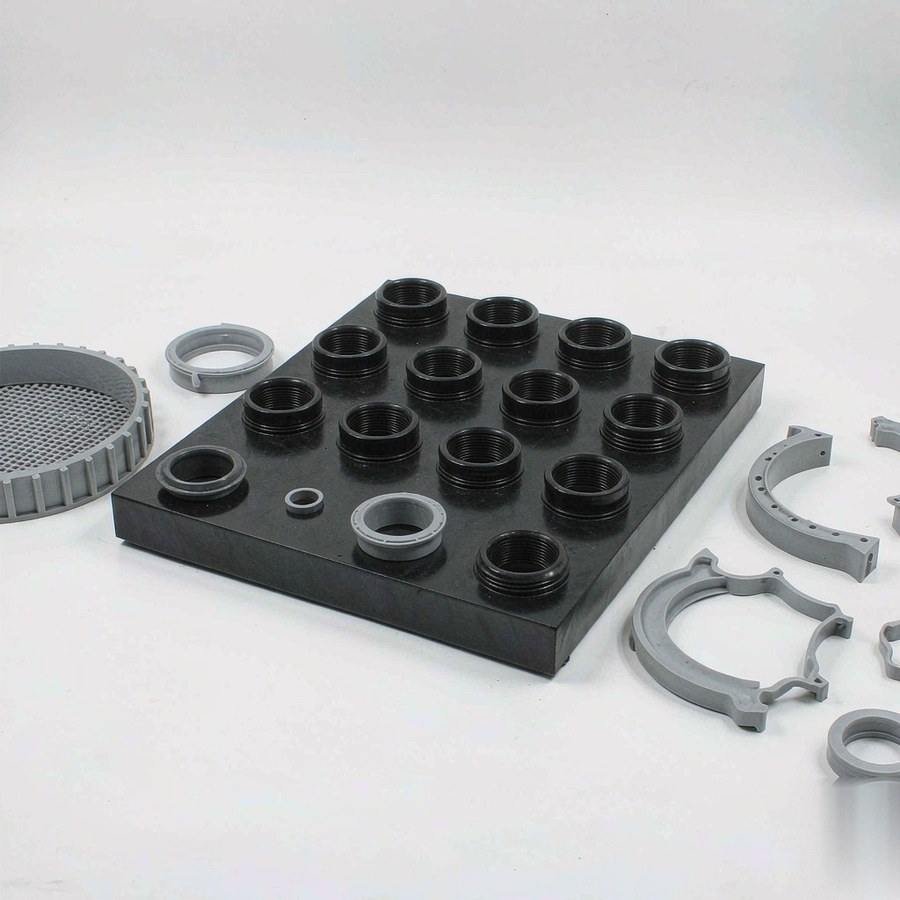

一、产品简介

普菲茨（Pflitsch）电缆引入套管系统用于在控制柜、机床电柜与设备箱体上实现电缆的穿入与密封，由电缆引入框架、格兰头、EMC 屏蔽引入与防爆引入等系列组成。框架式系统采用扁平密封片叠层结构：框架固定在柜壁开孔上，每片密封片中间开有与电缆外径匹配的孔，电缆穿过密封片后被压紧，多根电缆可在同一开孔内独立密封并分别固定。

二、产品特点

• 框架式高密度引入：一个柜壁开孔可引入多根电缆，密封片按外径逐根匹配
• 扁平密封片叠层：密封片可增减以适配不同数量与直径的电缆
• 逐根密封与夹紧：每根电缆独立密封并提供应力释放
• EMC 屏蔽引入：引入件内设屏蔽搭接结构，把屏蔽层在柜体入口处接地
• 材质与防爆：黄铜镀镍、不锈钢与 PA 塑料可选，并有防爆引入系列

三、规格参数（典型规格）

• 产品类型：电缆引入框架、格兰头、EMC 屏蔽引入与防爆引入
• 防护等级：常规 IP66，可提供 IP68 等级产品
• 密封片层数：按框架高度决定可叠放层数，层数决定电缆根数
• 密封孔径：按电缆外径分档，过大会漏、过小会压伤护套
• 开孔尺寸范围：按标准尺寸系列分档，覆盖常用柜壁开孔
• 材质与螺纹：黄铜镀镍、不锈钢与 PA 塑料，公制或管螺纹

四、行业应用

• 工业控制柜：变频器柜、PLC 柜与配电柜的电缆集中引入
• 机床电柜：加工中心与数控机床电柜的高密度布线与防护
• 机器人本体与电控柜：手臂走线与控制柜引入
• 轨道交通与化工装置：车辆电气柜与危险区域防爆引入

五、选购指南

• 先统计电缆数量与外径清单，再选框架规格与密封片层数
• 密封孔径必须按电缆实际外径选，宜实测而非仅查样本
• 按环境确定防护等级，冲洗与浸水场合应选 IP66 以上
• 变频与伺服回路必须用带屏蔽搭接结构的引入件
• 按腐蚀环境选材质，潮湿或化学腐蚀场合优选不锈钢

六、常见问题

问：框架式引入系统的防护等级为什么会失效？答：多数失效并非产品本身，而是安装环节。密封片孔径与电缆外径不匹配，孔径偏大时压紧后仍留有缝隙，偏小时密封片被撑开变形；电缆在框架内未留余量，柜门开合时被拉拽，使密封片受侧向力而位移。

问：电缆屏蔽层应该怎么在引入处接地？答：屏蔽层应在电缆进入柜体的位置与柜体金属结构做低阻抗连接。使用带屏蔽搭接结构的引入件时，剥开护套后把屏蔽层翻压在搭接环或弹片上，通过引入件与柜壁导通，形成三百六十度环形接触，比单点引出接地线效果更好。

问：如何为改造项目选择合适的开孔与框架规格？答：应先测量再选型。先清点需引入的电缆并逐根实测外径，记录总根数并预留百分之十到二十的余量。再测量现有开孔长宽与柜壁板厚，确认新框架能否覆盖原有开孔，原开孔过大需加装过渡板，过小则必须重新开孔。

七、采购与服务

电缆引入系统的选型逻辑是按布线密度、密封要求与电磁环境逐层收敛：电缆数量与外径清单决定框架规格与密封片层数，环境条件决定防护等级与材质。普菲茨电缆引入套管系统以框架式引入、格兰头与防爆引入覆盖控制柜、机床电柜等引入需求。摩比工品提供普菲茨电缆引入框架、密封片与格兰头的询价与选型对接，可按电缆清单与开孔尺寸给出配置建议；如需核算密封片孔径与层数、制定屏蔽接地方案，欢迎联系平台客服获取技术资料与交期信息。
