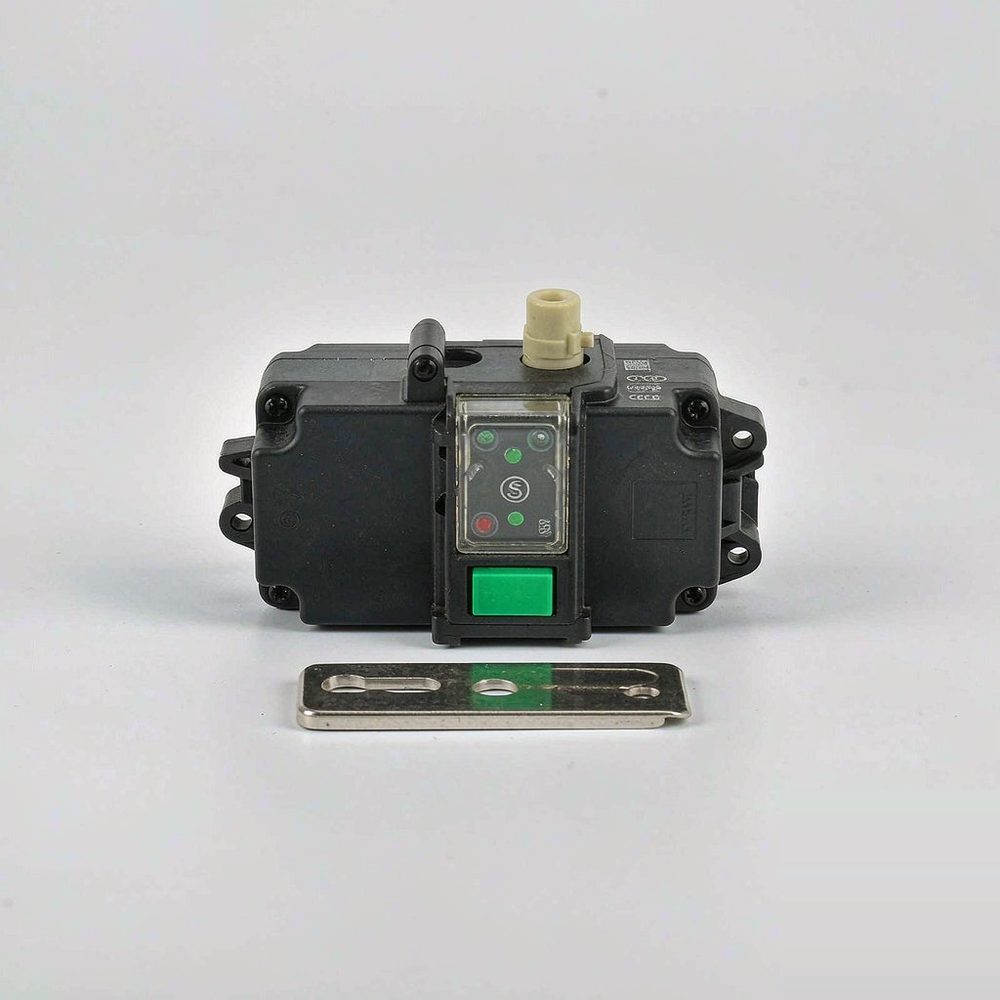

施莱格尔安全门开关设备（防护联锁）

一、产品简介

安全门开关设备是用于监测机械防护门、防护罩开闭状态的检测元件，通过开关触点把防护装置的位置状态传送到安全回路，在防护装置打开时使设备进入安全状态。与普通限位开关的根本区别在于触点采用强制断开结构，即使触点发生熔焊也能被机械连杆强制分离，从而保证安全功能不被触点故障所破坏。该类元件是机械设备安全防护系统的组成部分，适合机床、自动化设备与安全围栏配套使用。

二、产品特点

• 强制断开触点结构，熔焊时仍可被机械方式强制分离
• 操作件与开关本体采用编码式或独立式配合，减少简单替代失效风险
• 外壳按工业环境设计，具备较好的防尘防油能力
• 可按安装方式选择多种操作方向与出线形式
• 可与安全继电器或安全模块配套构建完整安全回路
• 具备状态反馈接口，便于接入控制系统进行诊断

三、规格参数

• 触点形式：常闭强制断开触点，可含辅助触点用于诊断
• 操作方式：插销式、铰链式与磁编码式等形式
• 安装形式：按安装方向与出线方式分档
• 防护等级：常规工业防护至加强防护等级
• 电气寿命与机械寿命：按规格分档（典型规格见技术资料）
• 使用温度：常规工业温度范围
• 配套件：操作件、安装附件与连接电缆

说明：以上为典型规格分类，实际选型需按安全功能要求、安装空间与回路结构核算，具体参数以对应型号的技术资料为准。

四、行业应用

• 数控机床与加工中心：防护门开闭状态监测
• 自动化产线：安全围栏出入口检测
• 机器人工作站：安全门与围栏状态联锁
• 包装与装配设备：可开启防护罩的位置检测
• 物流与仓储设备：检修门与通道门的状态监测
• 木工与金属加工设备：高速运转部位防护联锁

五、选购指南

• 先按设备风险评估结果确定所需安全等级，再选择对应结构的元件
• 确认触点是否为强制断开结构，普通触点不可用于安全功能回路
• 核对安装空间与操作件行程，避免安装后无法可靠触发
• 按防护装置类型选择操作方式，铰链门与滑门适用形式不同
• 需要诊断功能时选择带辅助触点或反馈接口的规格
• 断线、断气与断电时应确保设备进入安全状态，选型需核对失效模式

六、常见问题

问：安全开关可以与普通限位开关互换吗？答：不可以。二者在触点结构上有本质区别：普通限位开关依靠弹簧力复位，一旦触点因电弧熔焊而保持闭合，即使防护门打开信号也不会断开，安全功能随之失效；安全开关采用强制断开结构，由机械连杆直接推动触点分离，即使熔焊也能被强制切开。用普通开关替代会形成隐蔽的安全隐患，且无法通过安全验收。

问：安全门开关误报警如何排查？答：先检查操作件与开关本体的相对位置是否因振动或碰撞发生偏移，位置偏移会使触点处于临界状态并造成误触发；再检查电缆与接插件是否因频繁弯折出现间歇性断路，这类故障在门体运动时更明显；随后核对安全回路的接线是否与图纸一致，双通道回路的接线顺序错误会引发诊断报警；最后检查周围是否存在强干扰源影响信号传输。

问：安装后需要做哪些验证？答：至少应完成三项验证。一是功能验证，确认防护门打开时设备确实进入安全状态且无法启动；二是独立操作验证，确认每道防护装置独立动作时都能触发保护，避免多道门共用同一信号；三是故障模拟验证，按设计要求模拟断线、触点熔焊等故障，确认设备仍能进入安全状态。验证结果应留存记录以便后续点检对照。

七、采购与服务

施莱格尔（Schlegel）在安全开关与安全回路元件方面具备长期技术积累。摩比工品提供安全门开关设备、操作件与配套连接件的询价、选型核对与方案对接服务，可按风险评估结果、防护装置形式与安装空间给出配置建议。采购前建议明确所需安全等级、防护装置类型、安装尺寸与回路结构，以便一次性配置到位。如需核算安全回路配置与验证方案、制定安全元件点检与更换周期，或需要评估现有防护装置的改造方案，欢迎联系平台客服获取技术资料与报价信息。
