电磁离合器的结合与分离控制：励磁电流、响应时间与磨损补偿

一、结合与分离控制为何决定传动链可靠性

电磁离合器通过励磁线圈产生的磁通吸引衔铁，使主从动摩擦面压紧并传递扭矩，断电后靠复位弹簧或分离弹簧使摩擦面脱开。结合与分离的动作质量，直接决定传动链的启停精度、定位重复性与摩擦副寿命。控制不当的典型后果是结合冲击大、分离不彻底、摩擦片异常磨损，以及定位停位偏差。

这类元件常见于需要频繁启停、多段速切换或过载保护的传动场合。由于结合与分离属于瞬态过程，控制参数的影响往往在运行一段时间之后，才以磨损或温升的形式表现出来。

二、电磁离合器的结合与分离机理

通电后线圈电流按电感回路规律上升，磁通随电流增大而增长，衔铁在电磁力克服弹簧力后被吸引，摩擦面间隙逐步消失并形成压紧力。压紧力的上升过程决定了扭矩传递的建立速度：电流上升过快，摩擦面在较大转速差下瞬间压紧，产生冲击与热量；电流上升过慢，结合时间延长，摩擦面长时间处于滑动摩擦状态，磨损加快。

断电后磁通随电流衰减，衔铁在弹簧作用下退回。分离过程的关键是残余磁通与摩擦面之间的粘附。残余磁通偏大时，衔铁不能及时脱开，形成拖滞；摩擦面之间因油膜吸附或磨损粉末堆积而粘连时，也会出现分离不彻底，表现为停机时从动侧仍缓慢转动。

三、励磁电流、响应时间与磨损补偿参数

• 额定励磁电压与电流：按线圈标称值配电，长期欠压会导致压紧力不足，过压则使线圈温升超标。
• 吸合时间与释放时间：从通电到扭矩达到标称值的时间为吸合时间，从断电到扭矩降至规定值的时间为释放时间，两者均随温度与气隙变化。
• 气隙：衔铁与磁轭之间的初始间隙影响电磁吸力，间隙增大时吸力迅速下降，需按手册给定值调整。
• 摩擦面间隙：摩擦副磨损后间隙增大，压紧力下降，应按结构形式进行补偿或调整。
• 温升与绝缘等级：线圈温升由励磁功率与散热条件共同决定，绝缘等级决定允许的最高温度。
• 过励磁与保持方式：部分应用采用强励吸合、降压保持的方式降低发热，切换时点需与响应时间匹配。
• 扭矩裕度：按实际负载扭矩并计入启动冲击与惯量折算后选取，避免长期工作在临界状态。

四、线圈材料、摩擦副与散热工艺

线圈多采用聚酯或聚酰亚胺漆包线绕制，浸渍绝缘漆后固化，以提高导热能力与机械强度。绝缘处理不良的线圈在频繁通断下容易因局部温升导致匝间短路。线圈引出线的固定方式同样重要，振动环境下引出线松动会造成接触电阻升高，使实际励磁电流低于额定值。

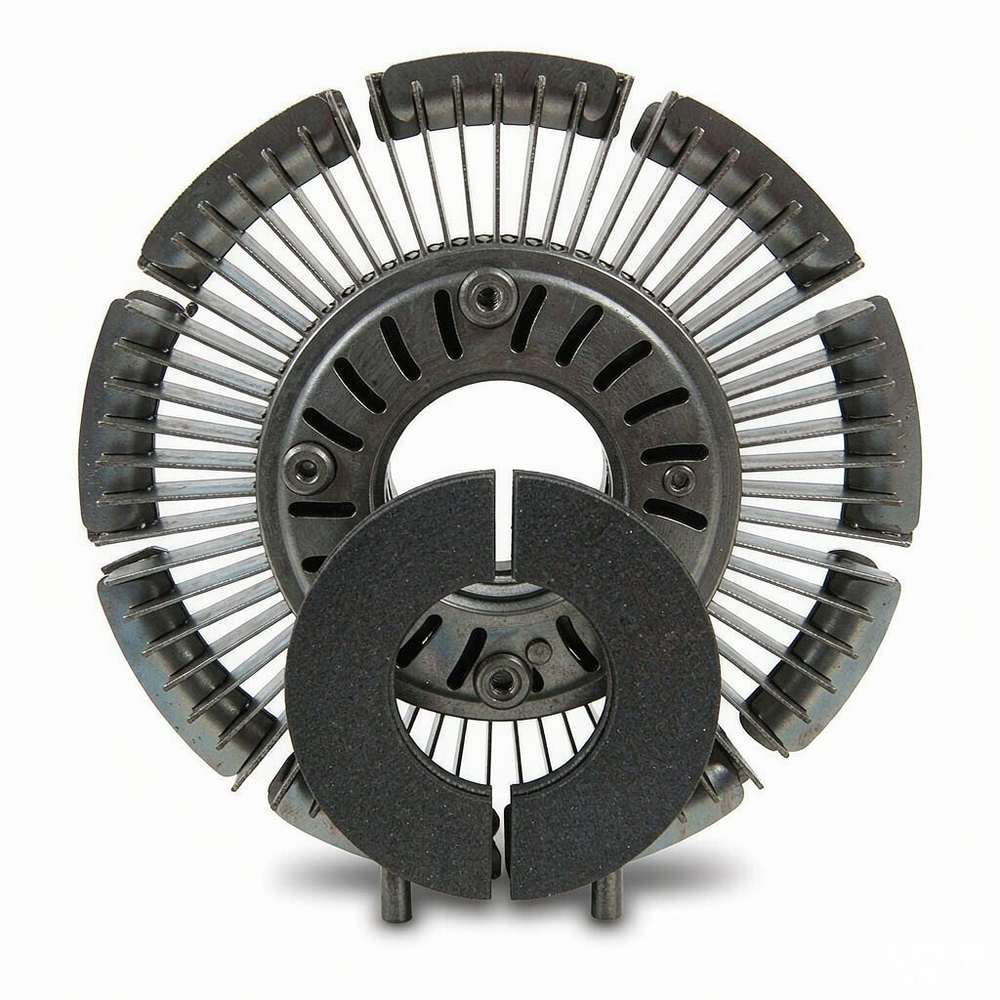

摩擦副材料按工况选择。干式摩擦副常用烧结金属与钢对偶，摩擦系数稳定但磨损后粉末需有排出空间；湿式摩擦副在油中工作，散热条件好，适合高频动作场合，但对油品清洁度要求高。摩擦面平面度与粗糙度影响初始贴合，平面度超差会造成局部压紧、局部不接触，形成偏磨。

散热设计需同时考虑传导与对流。连续高频动作时摩擦发热与线圈发热叠加，安装面导热不良会使温度迅速累积。常见做法是把离合器安装在导热良好的金属基座上，并避免在密闭空间内密集布置。

五、典型应用场景

• 包装机械：需要频繁启停与定长送料，结合时间影响定位精度。
• 印刷设备：多段速切换，摩擦面同步性影响套印稳定性。
• 机床自动换刀与分度机构：要求快速结合与可靠分离。
• 纺织与线缆设备：长期连续运行，温升控制比瞬时扭矩更重要。
• 自动化输送线：过载时需快速脱开，保护下游机构。
• 测试台架：需要按程序加载与卸载，响应时间的可重复性要求高。

六、设计与选用要点

• 先按负载扭矩加安全系数确定规格，再核算惯量折算后的启动扭矩需求。
• 按动作频次选择干式或湿式结构，动作频次高时优先考虑散热条件。
• 核对响应时间是否满足设备节拍，必要时通过驱动电路调整电流上升速率。
• 确认安装方式与轴的配合公差，同轴度超差会造成偏磨。
• 为线圈供电回路配置续流与过压抑制措施，避免断电瞬间电压尖峰损伤绝缘。
• 预留磨损补偿的调整行程与检查空间，便于后续维护。

七、安装调试与维护

安装阶段的顺序：核对轴的同轴度与端面跳动、按手册调整气隙、检查摩擦面是否清洁无油污、按标称电压励磁并测量实际电流、空载动作若干次观察吸合声与释放是否干脆，最后加载试运行并记录温升。

调试中若出现结合冲击，可适当延长电流上升时间或采用分级励磁；若出现分离拖滞，先检查残余磁通与弹簧复位力，再检查摩擦面是否粘连。运行维护应定期测量线圈电阻与绝缘电阻，清理摩擦面磨损粉末，复核气隙与摩擦面间隙，并按动作次数安排摩擦片更换。

八、典型失效形式与判定

摩擦片磨损是最普遍的失效，判据是动作后扭矩下降、结合时间延长、摩擦面出现明显沟槽或烧蚀斑。烧蚀斑多由长时间滑动摩擦与散热不足引起，出现后摩擦系数不再稳定，通常需整体更换摩擦副。

线圈故障表现为励磁电流偏低或断路，可用电阻测量与绝缘电阻测量判定。匝间短路时电阻变化可能不明显，但从温升异常与吸力下降可间接判断。分离不良多与残余磁通、弹簧力衰减或摩擦面粘连有关，可通过断电后测量从动侧残余扭矩来判定。

偏磨表现为摩擦面单侧磨损快、另一侧仍有原始纹理，通常指向同轴度超差或安装面不平行。判定时应先复核安装精度，再判断是否需要更换摩擦副，否则新件会重复出现同样问题。

九、常见问题

问：结合时冲击较大，能否直接降低励磁电压解决？

答：降低电压会同时下降压紧力与传递扭矩，可能造成打滑。较合理的做法是保持额定压紧力，通过驱动电路减慢电流上升速率来延长结合过程，或采用分级励磁方式先小电流预吸合再全压吸合。

问：断电后从动侧仍缓慢转动，如何排查？

答：先测量断电后的残余磁通与线圈残余电流，再检查复位弹簧是否衰减或卡滞，最后检查摩擦面之间是否有油污、磨损粉末或吸附粘连。逐项排除后才能确定属于电气原因还是机械原因。

问：摩擦面间隙变大后能否继续使用？

答：间隙增大意味着衔铁行程增加，同样电流下压紧力下降，会出现结合时间延长与打滑，长期滑动摩擦会加剧发热。应按手册要求补偿或更换摩擦副，不宜靠提高励磁电压来弥补。

问：响应时间随运行时间逐渐变长，属于正常现象吗？

答：一定程度上属于磨损与温升带来的漂移，但漂移量应当有限。如果响应时间明显延长，需检查气隙是否因磨损增大、线圈电阻是否发生变化、供电电压是否跌落，以及摩擦面是否存在污染。

十、结语

电磁离合器的结合与分离控制，核心是让励磁电流的上升与衰减、气隙与摩擦面间隙、以及散热条件三者保持匹配。MAYR 在离合器与制动器方面的技术资料，可作为励磁方式与摩擦副配置的对照参考。励磁电流取值、响应时间测量与磨损补偿方法，可通过技术标准、厂商技术手册与行业资料库进一步查阅。
