电缆屏蔽接地要点：从耦合机理到施工细节的完整方法

一、屏蔽失效为何难以察觉

屏蔽层的作用是抑制干扰耦合，但其状态好坏在设备正常运行时无从判断：屏蔽层完全断开与屏蔽层完好，在多数时间设备表现一致，只有在干扰条件凑齐时才会出现一次信号异常。这种「平时看不出，出事就难查」的特性，使屏蔽施工质量问题长期潜伏。更麻烦的是，屏蔽层往往在电缆内部或端子处，检查需要拆解，许多现场在设备投运后就不再关注。结果是干扰问题一旦出现，排查范围大、耗时长，有时最终只能通过更换整根电缆解决。要改变这一状况，需要从认识耦合机理入手，明确不同干扰类型对应的屏蔽措施，并把接地施工的检查纳入常规维护。

二、电场耦合与磁场耦合的差异

• 电场耦合：由快速变化的电压通过分布电容耦合，频率越高越明显
• 电场抑制：编织屏蔽与金属护层有效，接地良好时抑制效果显著
• 磁场耦合：由大电流回路产生的磁场在信号回路感应出电压
• 磁场抑制：编织屏蔽作用有限，需靠双绞结构、缩距或增大间距
• 传导耦合：通过共用电源与接地回路传入，需从供电与接地层面解决
• 判断思路：先区分主导耦合类型，再选择对应的抑制措施

三、屏蔽层接地方式的选择依据

接地方式没有唯一答案，需要根据线路条件选择。两端接地可形成有效的屏蔽回路，减少屏蔽层电位差，对电场屏蔽效果最好，是多数场合的默认做法。但当线路较长、两端地电位差较大时，屏蔽层可能形成环流，既造成屏蔽层发热，又通过环流产生的磁场引入低频干扰。这种条件下可评估单端接地配合等电位导体的方案：单端接地切断环流路径，等电位导体用于均衡参考电位。需要注意的是，单端接地后屏蔽层在未接地端会因耦合而带电，需要通过绝缘处理避免人员触碰风险。无论采用何种方式，接地阻抗都是关键指标——阻抗越低，屏蔽效果越好，因此接地导体应尽量短、截面积应满足要求并对连接点做防腐处理。

四、施工质量的判断标准

• 接触方式：屏蔽层应用夹环或专用端子做三百六十度接触并固定
• 禁止做法：把屏蔽层绞成一根导线接到普通端子上，高频抑制会大幅衰减
• 接地导体：长度尽量短，截面积满足要求，连接点可靠无氧化
• 接地排：柜内接地排应连通良好，避免多点接地形成回路
• 绝缘处理：单端接地时未接地端应做绝缘，避免带电风险
• 检查记录：接地处理情况应纳入施工记录与验收清单

五、接地系统的整体一致性

单根电缆的屏蔽处理需要放在整个接地系统中考量。若柜内接地混乱——接地排连通不良、多点接地形成回路、不同接地系统混接，即使单根电缆的屏蔽处理规范，整体抗扰度也可能不达标。规范要求包括：建立统一的接地参考，接地排连通良好并具备足够截面积；按回路类型区分保护接地与屏蔽接地，避免大电流通过屏蔽路径；接地连接点应有防腐与防松措施；接地系统变更后需要重新测量接地阻抗。此外应避免把屏蔽层作为设备接地的唯一路径，这在现场改造中常被忽视，却会造成安全隐患。

六、干扰排查的实操顺序

• 确认现象：记录故障发生条件，判断是否与特定设备启停相关
• 区分类型：电场干扰多与电压快速变化相关，磁场干扰多与电流变化相关
• 检查选型：核对电缆类型是否与用途对应，是否使用专用屏蔽电缆
• 检查接地：验证屏蔽层接地方式与接地阻抗，检查连接点状态
• 检查走线：核对动力与信号线的间距与平行共行段长度
• 验证效果：处理后需在同等工况下复现测试，确认问题消除

七、变频与伺服场合的特殊处理

变频器与伺服驱动器是现代设备中最主要的干扰源，其输出为高频脉冲电压，产生强烈的共模干扰。这类场合需要专门处理：输出电缆应使用专用的变频或驱动电缆，其屏蔽层覆盖率与绝缘结构针对脉冲波形设计；屏蔽层须两端接地以提供共模电流返回路径，若仅单端接地，共模电流会寻找其他路径流动，干扰范围反而扩大；输出电缆与信号线应严格分槽敷设，避免平行；电机的接地连接应可靠，因为电机外壳是共模电流的重要通路。此外，编码器与反馈信号线应使用专用屏蔽电缆并保证屏蔽与电机侧接地良好，这类回路的信号幅值低、对干扰敏感，是常见的故障点。

八、检查记录与维护制度

• 建立台账：记录每根屏蔽电缆的接地方式、位置与验收结果
• 定期检查：结合设备检修检查接地连接点有无松动、氧化与破损
• 阻抗测量：对关键回路定期测量接地阻抗并记录趋势
• 变更管理：任何涉及接地系统的改动都应记录并重新验证
• 故障关联：把偶发干扰故障与接地状态记录关联分析，找出规律
• 人员培训：施工人员的屏蔽处理方法是决定质量的关键因素

九、常见问题

问：屏蔽层接地后干扰反而变强，是什么原因？答：可能的原因有几个：两端接地在存在地电位差时形成环流，环流产生的磁场引入低频干扰；接地路径与动力接地共用，把干扰通过接地回路引入；接地阻抗过高，共模电流无法有效泄放而寻找其他路径。应测量两端地电位差与接地阻抗，并检查接地系统是否按回路类型区分。

问：能否用一根导线把屏蔽层接到远处的地排？答：不建议。这样的做法使接地导体很长，阻抗显著升高，同时长导线本身也会感应干扰，屏蔽效果会大幅下降。屏蔽层应就近接地，接地导体尽量短，必要时在穿越区域设置就近的接地连接点。

问：如何判断干扰是来自电场还是磁场？答：可做简单对比试验：把信号回路改为双绞结构，若干扰明显改善，说明磁场耦合占主导；若屏蔽与双绞处理都无明显效果，且干扰与某台设备的启停强相关，则可能是传导耦合，需要从供电与接地层面处理。现场判断时常需结合多种措施分别验证。

问：屏蔽层断开后能用铜箔或胶带修补吗？答：不建议作为长期方案。修补处的接触阻抗难以保证，机械强度也远低于原结构，在振动与温度变化下会很快劣化。若屏蔽层在端子附近断裂，可在剩余长度足够的前提下重新做规范接地；若断点在电缆中段，通常需更换电缆。

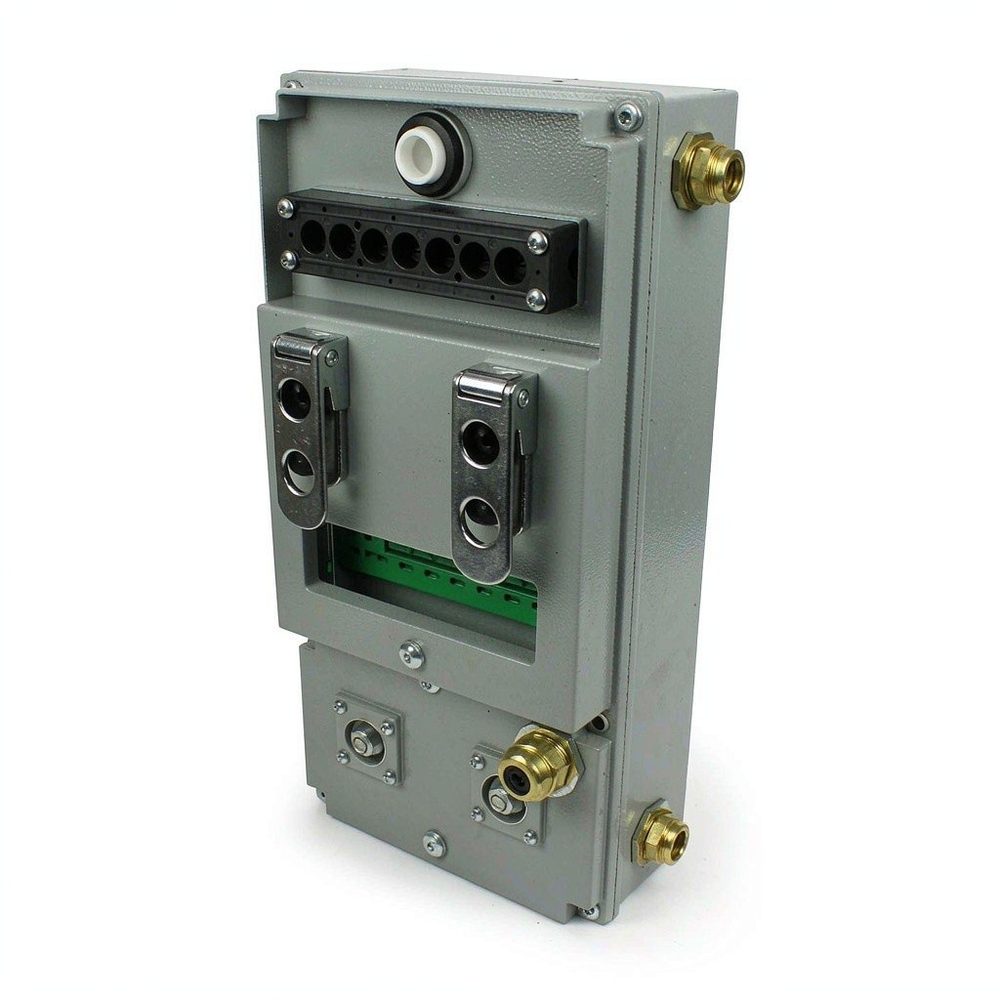

十、结语与采购引导

屏蔽接地的价值在于把干扰的可乘之机提前堵住，其效果取决于施工的规范性而非材料的复杂程度。合适的电缆结构加上规范的接地处理，往往比单纯更换更高规格的电缆更能解决问题。摩比工品提供控制电缆、屏蔽电缆、变频驱动电缆与屏蔽接地组件的现货查询与批量报价，可按干扰环境与回路类型给出电缆结构配置与接地方案建议，并提供现场干扰排查的技术说明。如需针对具体设备核对屏蔽方式与接地处理、评估现有线路的抗扰度水平，或制定电气施工验收清单，欢迎联系平台客服获取技术资料与交期信息。
