压接高度偏差与绝缘间隙：端子压接失效的工艺诊断思路

一、问题的界定

压接高度偏差指压接完成后端子压接区实测高度偏离工艺设定中心值的程度，绝缘间隙则指压接区端面到导线绝缘皮之间的导体裸露长度，以及绝缘压接爪咬合绝缘层的位置偏差。两者表面上是两个独立尺寸，实际互为因果：高度偏低意味着压接力偏大，导体被过度压缩，压接区两端出现喇叭口与毛刺，绝缘皮容易被卷入；高度偏高则压接力不足，导体与端子内壁之间留下空洞，接触电阻上升、抗振能力下降。线束加工的返工统计中，这两类偏差常常同时出现，只盯其中一个数值往往得不出结论。

二、压接成形原理与偏差来源

压接成形可分为压入、填充与密实三个阶段。压入阶段压接爪刺破导体表面氧化层，与新鲜金属直接接触；填充阶段导体被挤压变形，逐步填满压接区内腔；密实阶段金属发生冷焊，形成气密性连接界面。理想状态下剖面中导体之间无可见空隙，压接区外侧不应出现裂纹。绝缘间隙的作用是给导体形变留出缓冲：间隙过小，压接应力传递到绝缘层，造成绝缘皮开裂或导体根部应力集中；间隙过大，导体裸露过多，爬电距离不足，在潮湿与粉尘环境下容易发生表面漏电。偏差来源既有模具磨损、送料偏移，也有端子镀层厚度波动与导线实际截面积不足。

三、结构与参数要点

压接质量的可控参数集中在以下几个维度，调试时应逐项记录。

压接高度与压接宽度，是判定压接力是否落在窗口内的主参数。
压接区长度与导体伸入量，决定导体填充的充分程度。
绝缘压接高度，需在压紧绝缘皮与不压伤导体之间取平衡。
喇叭口长度与毛刺高度，反映模具刃口状态与间隙配合。
拉脱力与剖面空隙率，是判定内部质量的两个验证指标。

四、材料、镀层与压接方式

端子基材与镀层直接决定压接窗口的宽窄，选型时需与导线材质配套考虑。

基材常见紫铜、黄铜与磷青铜，含铜量与硬度影响变形抗力。
镀层常见镀锡、镀银与镀镍，镀锡易焊但耐磨性一般，镀银接触电阻低。
压接形式有点压、四点压与六边形压接，六边形压接对多股细丝导线更友好。
导线分绞合、单股与细丝结构，细丝导线需更宽的压接窗口避免断丝。

五、典型应用场景

不同场景对压接高度与绝缘间隙的敏感度差异明显，工艺设定需分场景区分。

电气柜内部配线，空间紧凑，绝缘间隙偏短但要防止绝缘皮压伤。
机床与自动化设备控制线束，振动频繁，拉脱力余量要求更高。
轨道交通与车辆线束，长期温变与湿热循环，剖面气密性尤为关键。
光伏直流侧连接，电流密度大，接触电阻上升会带来明显温升。

六、设计与选用要点

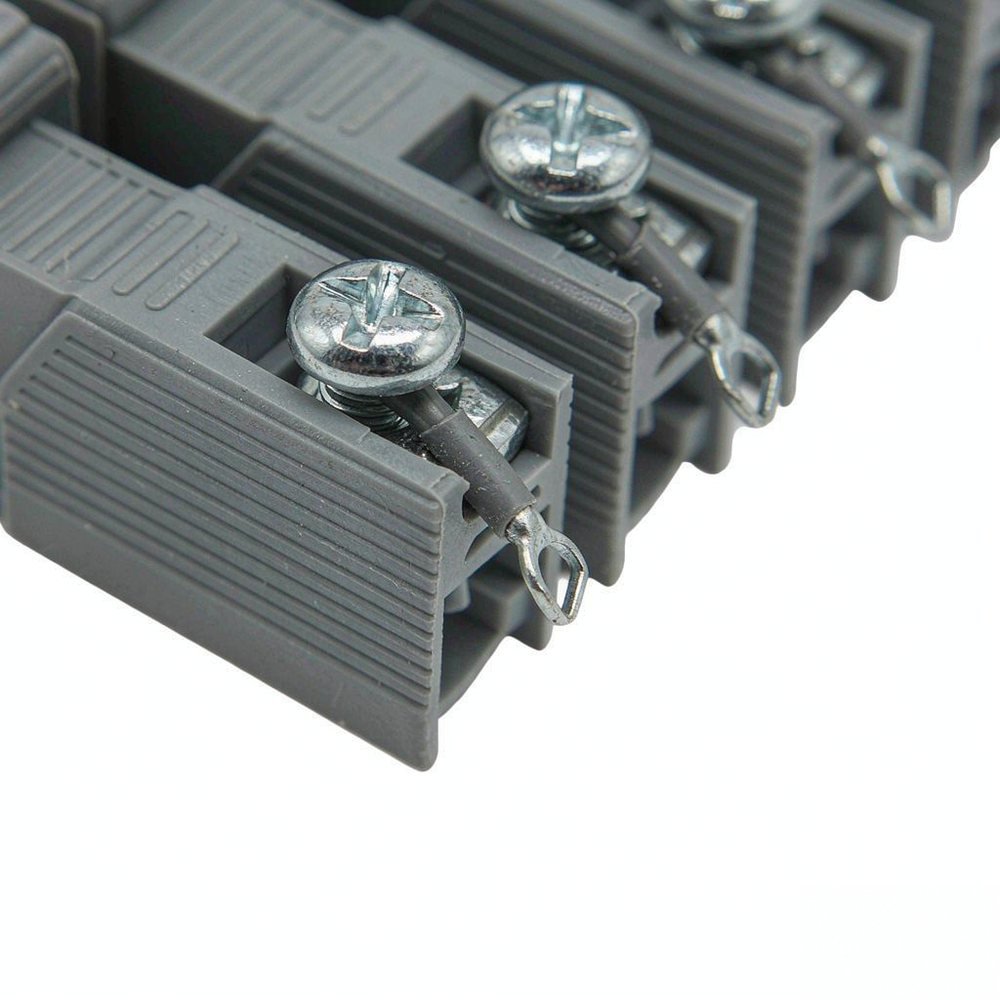

设计与工艺的接口在于把端子的压接窗口与导线的实际截面区间对齐。以维兰德等品牌的端子为例，产品样本中通常给出压接高度与宽度的公差带以及适用的导线截面范围，可直接与线束图纸对照。选用时先按额定电流与温升确定截面，再核对端子系列与压接模具是否同族配套；同一压接区内的导体与绝缘压接应分别设定目标值，避免用一个高度值兼顾两种功能。模具刃口圆弧半径与端子料厚需匹配，料厚偏差较大时应在试压阶段重新确认中心值。

七、模具调试与首件检验方法

调试顺序建议由外到内。先检查模具与端子的对中，确认压接区在端子上居中且无侧向偏移；再以阶梯方式试压，取三到五档高度，逐档测量压接高度与宽度并记录；随后制备剖面，观察导体填充、空隙与裂纹；最后做拉脱力测试，与工艺下限比较。首件合格后应固定模具位置并记录中心值，同一批次每间隔一定数量抽检一次高度，剖面检查按批次抽样。若首件高度合格而拉脱力不足，多半是导体伸入量不足或压接区长度偏短，而非压接力问题。

八、批量生产的维护与故障排查

批量生产中，高度漂移最常见的原因是压接爪磨损与送料机构累积偏移。可先测量同一端子在压接区前后两端的高度差，差值扩大说明模具闭合不平行；若高度稳定而剖面出现单侧空隙，应检查端子是否在模具中偏斜。压接区出现纵向裂纹多与端子镀层脆性或压接过度有关，需下调压接力。绝缘间隙忽长忽短则指向切线刀位置或送线轮打滑，应校准切线长度并检查导线是否被拉细。日常维护重点是清洁模具型腔、检查刃口崩缺、按规定周期复检中心值。
