转速测量反射面条件与读数偏移：光电测速的偏差诊断

一、问题的界定

转速测量中的读数偏移指测量值相对真实转速存在稳定的偏高或偏低，跳变指读数在短时间内大幅波动。采用反射标记法的光电测速仪，其读数完全建立在每转一个脉冲的假设上，脉冲多一个或少一个，结果就成比例地偏离。现场常见的表现是：低速时读数忽高忽低，高速时读数偏低，换一个测点后数值又不同。这类现象多数不是仪器损坏，而是反射面条件、安装几何关系与信号门限三者不匹配。把偏移与跳变分开判断，是排查的第一步。

二、脉冲形成原理与偏移来源

光电测速仪由发射管与接收管组成，光束照到旋转件上的反射标记时接收信号增强，形成一次脉冲，仪器按脉冲间隔或单位时间内的脉冲数换算转速。反射标记的宽度决定高电平持续时间，标记过窄时在高速下高电平来不及建立，脉冲被漏掉，读数偏低；标记过宽或贴了两块而只设定一块，读数偏高。环境光中的强光会抬高基底电平，使门限判断失准；被测面本身有光泽或为镜面时，反射光随角度剧烈变化，也会造成误触发。测量距离与入射角超出允许范围，回光强度不足，脉冲边缘变缓，低速下尤其容易丢数。

三、结构与参数要点

选型与调试前，应把下列参数的物理含义弄清。

• 量程上下限，低速段受脉冲宽度限制，高速段受响应速度限制。
• 分辨率与更新周期，更新过快会放大瞬时波动，过慢会掩盖真实变化。
• 允许测量距离与光斑直径，距离越远光斑越大、回光越弱。
• 允许入射角，偏斜过大时反射光无法回到接收管。
• 反射标记的最小宽度与对比度要求，直接决定能否稳定出脉冲。
• 记忆与平均功能，可抑制单次丢脉冲造成的跳变。

四、测量方式与标记形式差异

不同测量方式的误差机理不同，混用经验容易误判。

• 非接触反射式，安装方便，但对反射面与距离敏感。
• 接触式测速，靠滚轮或顶针接触旋转件，存在打滑与压紧力偏差。
• 磁电式或霍尔式，以键相或磁钢为触发，抗污染能力强。
• 频闪式，通过冻结影像判读，适合低速与往复运动的目视核对。

五、典型应用场景

场景的转速范围与现场条件，决定了标记方式与安装位置的选择。

• 电机与风机的出厂检验，转速稳定，适合固定支架长期测量。
• 泵与压缩机的状态巡检，机壳有油污与振动，需考虑标记附着。
• 机床主轴转速核对，转速高、空间窄，标记宽度与距离需重新校核。
• 皮带与辊筒线速度换算，需同时确认辊筒直径，否则转速对但线速度错。

六、选用与设置要点

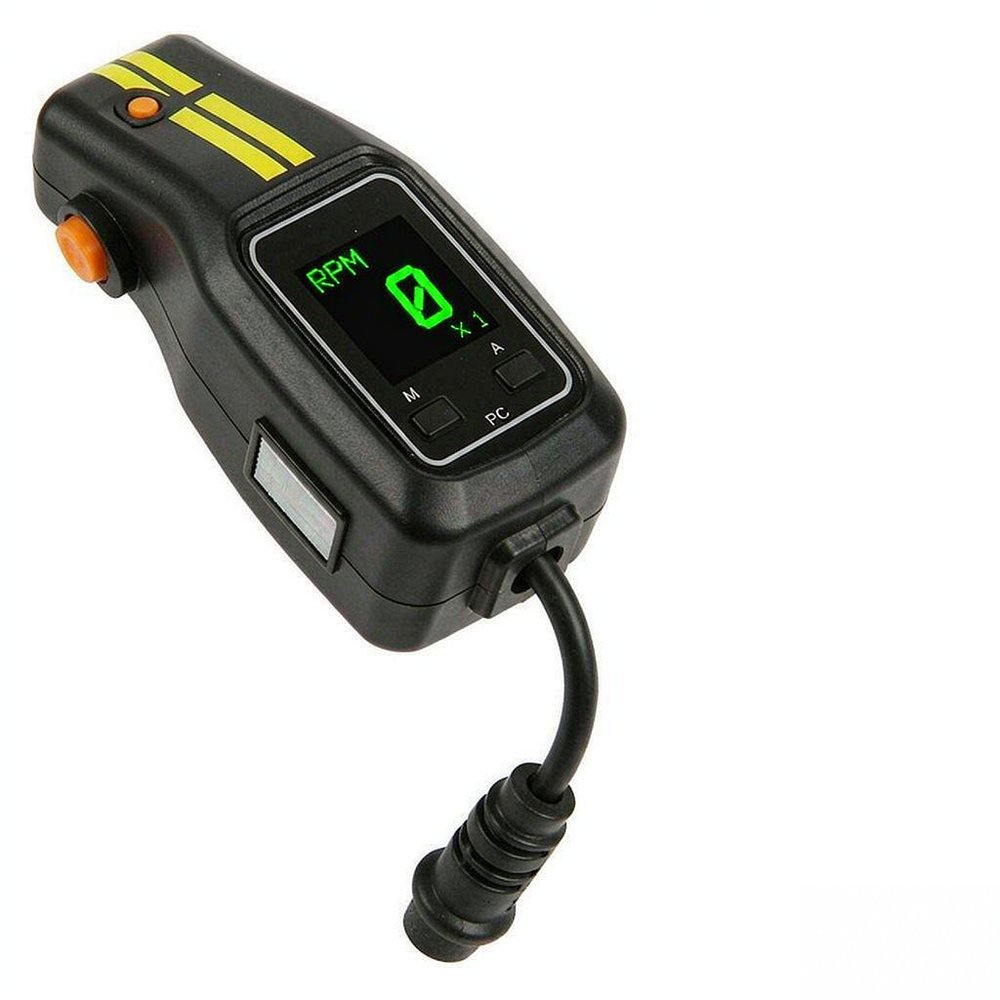

以新宝（Shimpo）等品牌的转速测量仪器为例，其技术资料通常给出量程、分辨率、允许测量距离与反射标记的最小宽度，可据此反推现场是否具备稳定出脉冲的条件。设置时应先按被测件的最高转速核算脉冲宽度余量，再确定标记尺寸；标记尽量贴在靠近轴心的同一半径上，避免因偏心造成距离周期变化；支架应独立于被测设备的振动源，手持测量时把仪器靠在稳固面上。同一台设备多次测量应固定同一测点与同一入射角，否则数据无法横向比较。

七、校准与比对验证

验证转速读数是否可信，最直接的方法是与独立方法比对。可用频闪仪照射旋转件，调整闪频至影像静止，此时闪频值即为转速；也可用已知频率的信号源驱动带标记的圆盘做台架比对。对于低速设备，可贴多块均布标记，使脉冲频率落入仪器的最佳测量区间，再按标记数折算，能显著改善低速段的稳定性。若比对结果显示读数成比例偏高，重点检查标记数量设定与实际是否一致；若读数偏低且随转速升高而加重，重点检查标记宽度与回光强度。校准应保留原始记录，便于追溯偏差趋势。

八、现场排查与维护

读数跳变时先看跳动幅度。整倍数跳动多与丢脉冲或多计数有关，检查标记是否起边卷曲、表面是否被油污覆盖、是否有第二块旧标记残留。读数整体偏低时，先缩短测量距离并校正入射角，再清洁镜窗与标记表面；若仍偏低，把标记换成高对比度的反光贴，避免使用哑光纸或深色胶带。读数偏高时，检查是否把设备自身的旋转件反光误判为标记，可在非标记区贴哑光胶带抑制。仪器应定期清洁光学窗口，避免用手指触摸；长期不用应取出电池，防止漏液腐蚀。支架松动是隐蔽性最强的原因，需在振动工况下复紧。

九、常见问题FAQ

问：低速时读数总在跳，是什么原因？答：低速下脉冲间隔长，个别丢脉冲就会造成大幅波动，可贴多块均布标记提高脉冲频率，或启用仪器的平均功能。

问：读数稳定但比实际转速低百分之几，可能吗？答：可能，多为标记宽度不足导致高速下漏掉个别脉冲，或标记数量设定与实际不符，应按标记数与脉冲宽度重新核算。

问：反光贴用什么颜色更好？答：以与背景对比度高为原则，深色表面配浅色反光贴效果稳定，关键是避免被测面自身有镜面反射。

问：测量距离越近越好吗？答：不是，过近可能超出光学设计的近端范围并带来光斑过小的问题，应在资料给出的距离区间内取值。

问：为什么同一台设备换了测点数值就变了？答：测点变化意味着半径、入射角与回光条件都变了，转速本身未必改变，应固定测点后再比较。

十、结语与资料获取

转速读数的偏移几乎都能在脉冲层面找到解释：少一个脉冲就偏低，多一个就偏高，脉冲宽度不够则在高速段丢数。把标记条件、安装几何与仪器参数三件事对齐，读数自然会稳定下来。具体的量程区间、允许距离与标记尺寸要求，可通过品牌技术资料与产品样本进一步索取与参考。
