防震铰链与减振脚的减振效果检验方法（附测量步骤）

一台小型空压机装在车间二层钢平台上，楼下办公室反映持续低频嗡鸣。设备厂家建议加装减振脚，装完之后噪音略有下降，站在平台上仍能感到明显振动，振动还沿平台传到立柱。同一车间里，控制柜柜门改用带防震功能的铰链后，门板抖动幅度小了，柜内继电器的抖振却没有消除。两个案例的共性是：减振元件装上了，效果却说不清。减振是否有效不能靠手感，要靠测量与判据。下面把激振源、传递路径、元件结构、选型参数与检验方法逐项讲清。

一、振动从哪里来：激振源与传递路径

处理振动问题先要分清激振源与传递路径。激振源常见有三类：旋转机械的不平衡，风机叶轮积尘、联轴器对中不良、皮带轮偏心都会产生与转速同频的激振；往复机械的惯性力，空压机、泵与冲床的往复运动产生低频、大幅值的周期力；以及电磁与流体脉动，电机气隙不均、管路内流体压力波动会产生较高频率的振动。传递路径分固体传声与空气传声两条：固体路径是振动通过底座、地脚、钢平台、立柱一路传到远处，低频成分衰减慢，传播距离远；空气路径是设备表面辐射噪声，再激发结构振动。减振元件的作用是切断或削弱固体传递路径，对空气路径基本无效。判断问题属于哪一类，最简单的办法是把手放在传递路径上逐段触摸：如果底座振动明显而平台轻微，说明减振件在起作用；如果底座与平台振动接近，说明减振件没有起到隔振效果，或传递路径绕过了减振件。

二、减振元件的两类结构：防震铰链与减振脚

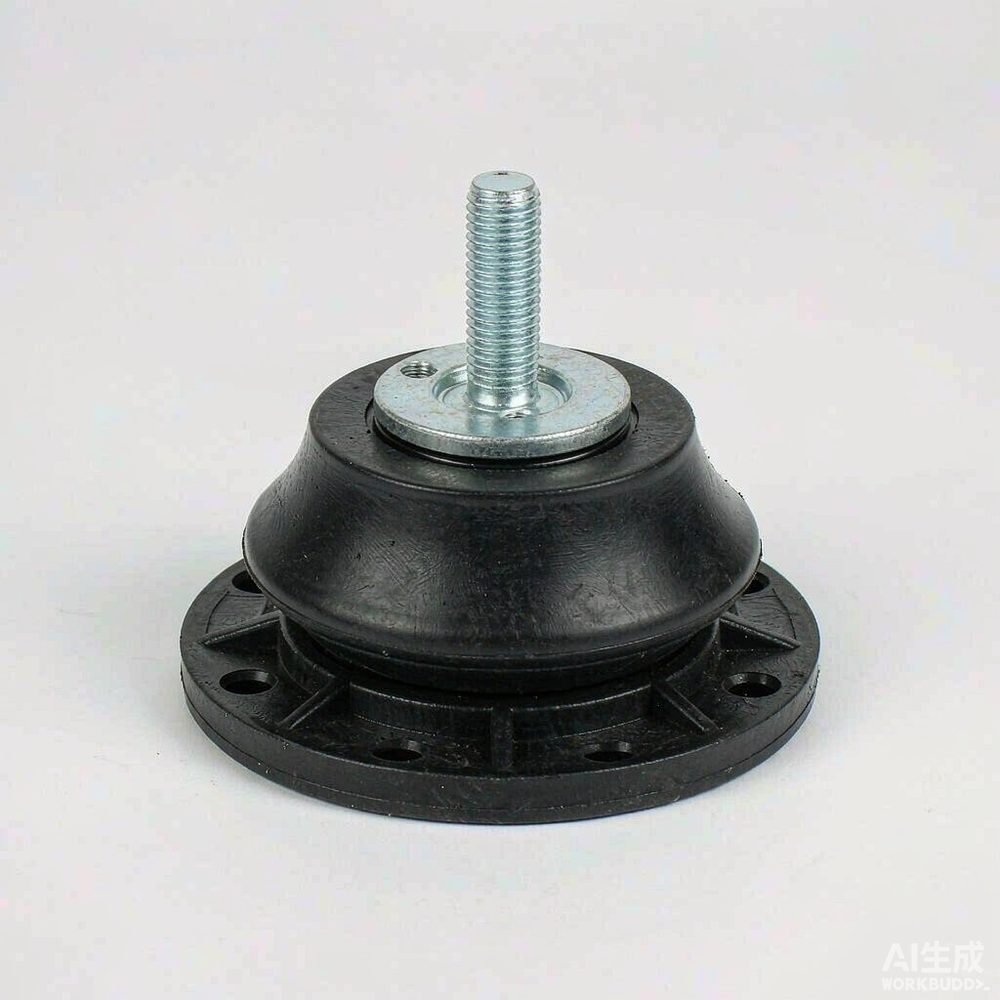

防震铰链与减振脚虽然都叫减振件，作用机理与适用对象完全不同。防震铰链用于柜门、盖板、检修门等活动部件的连接，通常由铰链体与内置的橡胶或弹簧元件组成，橡胶件吸收门板在振动下的相对位移，同时提供一定的关闭阻尼，作用是抑制板件的颤振与撞击噪声，减少因反复微动造成的铰链磨损与松动，也能降低门板作为辐射面产生的噪声。它不承担设备的重量，也不改变设备的整体固有频率。减振脚用于设备与基础之间的支撑，常见形式有橡胶减振垫、橡胶减振器、弹簧减振器与复合式减振器，作用是把设备与基础在振动上解耦。橡胶类结构简单、成本低，中高频隔振效果好，但低频效果有限且耐温耐油性一般；弹簧类低频隔振性能好，但需要配阻尼元件抑制共振区的放大，否则在启动与停机经过共振转速时会剧烈晃动；复合式兼顾低频与高频，成本较高。选型时先明确要解决的是板件颤振还是整机隔振，两者不能互换。

三、选型前的参数采集

没有参数就没有选型依据。需要采集的信息包括设备运行重量与重心位置、激振频率、振动幅值、基础结构形式与安装空间。运行重量应包含设备本体、介质与附件的总重，重心位置决定各支撑点的载荷分配，四角支撑时各点载荷往往并不相等，按平均重量选型会造成部分减振件过载、部分空载。激振频率来自转速与结构特征：转速转每分为单位时，激振频率为转速除以六十，往复机械还要考虑往复频率与谐波。振动幅值可用便携式测振仪在设备底座与基础上分别测量，记录位移、速度或加速度的有效值与峰值。基础形式决定安装方式，钢平台刚度低、易被激发共振，混凝土基础刚度高，两者的选型思路不同。安装空间决定减振件的高度与允许变形量，空间不足时无法安装大变形量的弹簧减振器。

• 记录设备运行总重与重心位置，按各支撑点实际载荷分配选型。
• 测量激振频率，至少覆盖一倍频与主要谐波，往复机械单独核算。
• 在底座与基础两处分别测量振动有效值，作为改造前后的对比基准。
• 确认基础刚度与形式，钢平台需核算局部刚度与整体共振风险。
• 核对安装空间、地脚孔位置与螺栓规格，预留减振件的变形余量。
• 记录现场温度、油污、化学品与紫外线条件，用于选择橡胶材质。

四、安装刚度与固有频率的匹配

隔振的基本条件是系统固有频率明显低于激振频率，工程上一般要求激振频率与固有频率之比大于二点五到三，比值越大隔振效率越高，但减振件越软、静态变形越大、稳定性越差。系统固有频率由设备质量与减振件总刚度决定，减振件越软刚度越低、固有频率越低。常见误区是以为减振件越软越好，实际上刚度过低会带来三个问题：设备在启动与停机经过共振区时振幅被放大，若没有阻尼会明显晃动甚至移位；设备静态下沉量过大，影响对中与管路连接；水平方向约束不足，设备容易窜动。反之刚度过高则固有频率接近激振频率，进入共振区，振动不但不减小反而被放大，这是现场装了减振件却感觉更晃的常见原因。选型时应按设备重量与激振频率计算所需刚度，再选择对应硬度的减振件，并用阻尼元件控制共振区的放大倍数。防震铰链一侧则要关注铰链的预紧与阻尼特性，过松会让门板颤振，过紧则失去减振意义。

五、检验方法一：振动烈度测量

振动烈度是最直接的检验指标，通常用速度有效值表示，单位为毫米每秒。测量点应固定在设备底座、减振件上下两侧与基础或平台上，测点位置在改造前后保持一致，方向覆盖垂直与两个水平方向。测量应在设备稳定运行的工况下进行，覆盖空载、额定负载与常见变工况，启停过程单独观察。判据有两类：一类是与改造前的对比，减振件上下两侧的振动值应出现明显差距，差值越大说明隔振效果越好；另一类是绝对判据，参照设备类别对应的振动烈度评价区间判断设备本身是否运行平稳。需要注意测量方法的一致性，传感器固定方式、测点位置、设备工况与测量方向任一项变化都会让数据不可比。便携式测振仪适合快速巡检，若需要分析频率成分，应使用带频谱功能的仪器，把振动信号分解到各频率分量，判断哪一阶频率占主导。

• 测点固定在减振件上下两侧与基础，位置与方向在改造前后保持一致。
• 分别在空载、额定负载与常见变工况下测量，记录工况条件。
• 用速度有效值作为主要指标，必要时补充位移与加速度数据。
• 启停过程单独观察，注意经过共振转速时的振幅放大情况。
• 需要定位频率成分时使用频谱分析，判断主导频率与激振源对应关系。

六、检验方法二：传递率与频率响应测试

传递率是隔振效果的核心量化指标，定义为基础上测得的振动量与设备底座上测得的振动量之比，传递率越小隔振效果越好。测量传递率要求两个测点在同一方向、同一时刻采集，仪器具备双通道同步采集能力。除了在运行转速下测单点传递率，更完整的做法是做频率响应测试：用激振器或力锤对系统施加激励，测量从设备到基础的传递函数，得到传递率随频率变化的曲线，从曲线上可以读出系统固有频率、共振放大倍数与有效隔振频段。这类测试能在设备停机状态下进行，适合改造前评估方案与改造后验收。若现场没有激振设备，也可以用敲击法做简易频率响应测试，用带力锤与加速度计的便携分析仪完成。测试结果用于核对两件事：一是固有频率是否明显低于激振频率，二是共振区的放大倍数是否被阻尼控制在可接受范围。防震铰链的检验可用类似思路，在门板与柜体上各布一个测点，比较装与不装、松与紧状态下的传递差异。

七、检验方法三：运行状态下的复核

实验室或停机状态的数据只能说明元件本身，最终判定要在运行状态下复核。复核内容包括：设备在全部工况下的振动水平是否低于改造前，减振件有无异常变形、开裂、老化或位移，地脚螺栓与连接件有无松动，管路与电缆是否因设备位移而承受额外应力，以及对周边的影响是否改善。周边影响的判断很直接：在楼下办公室或邻近设备处测量振动与噪声，与改造前对比。若设备本体振动下降而周边未改善，说明传递路径未切断，可能存在刚性旁通，例如管路支架直接连到平台、电缆桥架与设备硬连接、减振件被垫片顶死等。这类问题的排查方法是沿着传递路径逐段触摸与测量，找到振动值突然升高的位置。运行状态下还应观察设备在启动与停机过程中的晃动幅度，若晃动明显，说明减振件刚度过低或缺少阻尼，需要更换或增加阻尼元件。

• 在全部常见工况下复核设备本体与周边的振动、噪声变化。
• 检查减振件有无开裂、永久变形、老化硬化与偏移。
• 检查地脚螺栓、连接件与限位装置是否松动或失效。
• 沿传递路径逐段测量，排查管路、桥架等刚性旁通。
• 观察启停过程晃动幅度，判断刚度与阻尼是否匹配。

八、检验记录与判定准则

减振效果检验应形成记录，内容包括设备与减振件信息、测点布置图、测量工况、测量仪器与传感器、各测点的振动值与方向、传递率计算结果、频谱分析结论以及检查发现的外观问题。判定准则建议同时采用相对准则与绝对准则：相对准则是改造后设备本体振动值下降幅度达到预期，减振件上下两侧的振动值出现明显差距；绝对准则是设备本体的振动烈度落在该设备类别的可接受区间内，周边敏感位置的振动与噪声不超过相应要求。若只有相对改善而绝对水平仍偏高，说明设备本身存在不平衡或对中不良，需要从设备状态入手而不是继续加强减振。检验完成后应把基准数据存档，后续点检用同一测点、同一方向、同一工况复测，才能看出劣化趋势。

九、常见问题

问：装了减振脚之后振动反而变大，是什么原因？答：最常见的原因是系统固有频率落到了激振频率附近，进入了共振区。减振件过软或过硬都可能造成这种情况：过软使固有频率过低但静态变形过大、稳定性差，过硬则固有频率接近激振频率。其次是缺少阻尼元件，启动与停机经过共振转速时振幅被放大。另外要注意是否存在刚性旁通，管路或桥架把设备与基础硬连接起来，减振件形同虚设。

问：防震铰链能替代减振脚吗？答：不能。两者的作用对象不同。防震铰链用于抑制柜门、盖板等活动板件的颤振与撞击噪声，不承担设备重量，也不改变设备与基础之间的振动传递关系。整机隔振必须依靠减振脚或减振器。反过来，减振脚也无法解决门板因自身刚度不足产生的颤振。选型前应先判断问题出在板件还是整机，再决定用哪一类元件。

问：没有专业仪器，能不能判断减振件是否有效？答：可以做粗略判断但不能作为验收依据。方法是在传递路径上逐段触摸，比较减振件上下两侧的振动感受差异，差异明显说明在起作用，几乎无差异说明隔振失效或存在刚性旁通；也可以在基础上放一枚硬币或一杯水，观察液面波动。这些方法只能定性，无法给出数值与频率成分，正式验收仍应使用测振仪，至少测量减振件上下两侧的速度有效值并记录。

问：减振件用久了需要更换吗，怎么判断？答：需要。橡胶类减振件会随时间和温度老化，表现为变硬、开裂、永久变形或失去弹性，隔振效果逐步下降；弹簧类可能出现疲劳、锈蚀与断裂，还可能因缺少润滑产生异响。判断方法包括目视检查外观与压缩量、比较同批次减振件的静态高度差、以及复测传递率。一般建议每年结合设备检修检查一次，高温、油污或强紫外环境应缩短检查间隔。

问：钢平台上装设备，减振该怎么做？答：钢平台刚度低，容易被设备振动激发共振，处理时不能只考虑设备本身的隔振。第一步应核算平台结构的局部刚度与整体固有频率，必要时增加加劲肋或加大型钢规格，把平台固有频率提高以避开激振频率；第二步在设备与平台之间安装减振器，切断固体传递；第三步检查管路、桥架与平台之间的连接，避免形成刚性旁通；第四步在平台与建筑结构连接处评估是否需要二次隔振。四项措施配合才能取得效果。

十、结语与采购引导

减振效果检验的关键是先分清问题类型，再选对应元件，最后用测量数据验证。板件颤振用防震铰链抑制，整机振动用减振脚切断传递路径；选型按设备重量与激振频率计算刚度，避免固有频率落入共振区；验收按振动烈度、传递率与运行复核三步执行，并注意排查管路与桥架形成的刚性旁通。伊莉莎（Elesa）的标准化机械零部件产品线涵盖防震铰链、减振脚与各类连接件，可按设备重量、安装空间与使用环境选配。需要减振件选型计算资料、振动检验记录模板或测点布置建议，可以联系 mro.mobi 平台客服获取。
