商业与工程项目的节能照明方案设计要点：分区控制与功率密度

一个商业综合体完成照明改造，把原来的荧光灯全部换成 LED 灯具，验收时照度达标、单灯功率下降，业主很满意。运行一年后电费统计显示，照明用电只下降了不到三成，低于方案测算值。核查发现两个问题：新灯具光效虽高，配光却不合理，为了达到照度标准把灯具数量装多了；照明回路没有按使用时段分区控制，营业准备时段与营业时段的开灯数量完全一样。照明节能不是换灯一件事，而是光效、配光、控制与运行管理的组合。下面按这几个层面把方案设计的要点讲清。

一、照明能耗的构成与节能抓手

照明用电等于灯具总功率乘以点亮时间，因此节能只有两条路径：降低单位照度所需的功率，以及缩短不必要的点亮时间。降低功率密度的手段包括提高光源光效、提高灯具效率、优化配光减少无效光、按需降低照度标准以及利用自然光；缩短点亮时间的手段包括分区控制、分时控制、感应控制与人工管理。很多项目只做了第一条路径，把注意力全放在换灯具上，忽略了控制与运行管理，结果节能率远低于预期。还有一个容易被忽略的因素是照明发热对空调负荷的影响：灯具消耗的电能最终大部分转化为热量进入室内，夏季需要额外制冷，冬季则可减少供热。在空调建筑中，照明的综合能耗影响不只是灯具本身的电费，还包括冷热负荷的变化。方案测算时应把这几项合并考虑，而不是只看灯具功率的下降幅度。

二、光效与配光是节能的第一道关

光效是光源把电能转化为光通量的能力，单位是流明每瓦，数值越高越省电。但选灯只看光效是不够的，灯具的效率与配光决定光通量有多少落在需要照明的表面上。灯具效率是灯具出射光通量与光源光通量之比，灯具的反射器设计、透光罩材质与结构都会影响这个比值。配光曲线描述光强在不同角度的分布，窄配光适合高空间、需要集中照明的场合，宽配光适合低空间、需要均匀照明的场合。配光选错会造成两种浪费：需要集中照明的场所用宽配光灯具，光散到不需要的地方，只能靠增加灯具数量补足工作面照度；需要均匀照明的场所用窄配光灯具，出现明显光斑与暗区，为了消除暗区同样要增加灯具。正确做法是先确定照明对象的尺寸、安装高度与照度要求，再据此选择配光类型，最后用照明计算软件核算照度均匀度与眩光指标，而不是按经验套用每平方米几瓦。

三、照度标准与照明功率密度的平衡

照度标准规定了不同场所与作业类型所需的照度水平，照明功率密度则规定了单位面积允许的照明安装功率上限，两者是相互约束的关系：达到照度要求的同时功率密度不得超标。设计中常见的偏差有两个方向。一是为了降低功率密度而压低照度，结果是作业面照度不足，长期使用影响视觉作业质量与安全；二是为了达到照度而在低效配光方案下堆砌灯具，功率密度超标。正确路径是在给定功率密度上限内，通过提高光效、灯具效率与配光合理性来满足照度要求。设计时还应注意照度均匀度与眩光控制，这两个指标与节能并不冲突，均匀度差会造成局部过亮、局部不足，为了弥补不足区域而整体提高照度，反而增加能耗；眩光会引起视觉不适，往往需要额外增加灯具来改善对比，同样不利于节能。校核时应按实际维护条件取用光通量维持率与灯具清洁周期，把光衰与积尘的余量算进去，否则刚投用时照度达标、运行两年后就不足。

• 按场所与作业类型确定照度要求，再校核功率密度上限。
• 提高光效与灯具效率，在功率密度约束内满足照度。
• 核算照度均匀度，避免局部过亮与暗区导致整体提高照度。
• 控制眩光指标，减少因对比不足而额外增加灯具。
• 计入光衰与积尘余量，按维护周期确定设计光通量。
• 优先利用自然光，靠近外窗区域可单独设回路或调光。

四、分区、分时与感应控制

控制是投入产出比最高的一环，往往不需要更换灯具就能取得明显节能效果。分区控制按使用功能与朝向划分回路，把靠窗区域、走道、卫生间、设备间与主要作业区分开，避免一处需要照明就点亮整层。分时控制按营业或生产时段切换照明场景，例如营业前只开清洁与准备照明、营业中全开、营业后保留值班与安防照明，场景切换可通过定时器或楼宇自控系统实现。感应控制包括人体感应与光照感应，前者用于使用率低的区域如卫生间、楼梯间、库房与车库，后者用于靠窗区域，根据自然光水平自动调光或开关。感应控制要注意两个问题：一是探测器覆盖范围与延时时间要按人流特点设定，延时过短会造成频繁开关，既影响灯具寿命也影响体验；二是调光型灯具与感应器、调光器的兼容性要提前确认，不同调光协议混用会导致闪烁或无法调光。控制方案应绘制控制分区图，标明每个回路的灯具范围、控制方式与场景设置，交付时对物业人员进行培训。

五、照明与空调负荷的耦合

灯具的电能绝大部分转化为热量，其中一部分通过辐射直接进入室内，一部分以对流形式加热空气。在夏季需要制冷的建筑中，照明功率下降会同步减少室内得热，从而降低制冷负荷；在冬季需要供热的建筑中，照明得热减少会略微增加供热需求。综合能耗的核算应把这两项纳入：一般商业与办公建筑夏季制冷工况占主导，照明节能带来的综合收益略高于灯具本身节电量的简单加总；而全年以供热为主或照明功率密度很低的建筑，这个叠加效应就不明显。对于安装在天花内的灯具，还有一条路径值得关注：灯具发热会使吊顶内温度升高，若回风经由吊顶内空间返回空调机组，这部分热量会被带入回风而增加空调处理负荷，采用灯具与回风分离的布置方式可以减少这部分影响。此外，直接照明灯具的辐射热会作用于人体与工作表面，即便空调温度设定不变，人员的热感觉也会不同，方案设计时应与暖通专业同步核算。

• 把照明得热纳入空调负荷计算，夏季工况核算综合节能量。
• 天花内灯具与回风路径分离，减少热量被带入回风。
• 采用高效灯具与合理的散热结构，降低灯具表面温度。
• 与暖通专业同步调整空调分区与温度设定，避免照明节能被制冷抵消。

六、商业与工业场景的差异

商业空间与工业场所的照明需求差别很大，方案不能套用。商业空间注重视觉效果与氛围，重点照明与装饰照明占比高，照度水平、显色性与眩光控制要求严格，顾客活动区与商品展示区的照明策略不同，控制上以时段场景切换为主，感应控制多用于后场与库房。工业场所注重作业面照度、均匀度与安全，机械加工、装配、检验等不同工序对亮度与显色性的要求差异明显，精密检验与颜色辨别工序对显色指数与眩光有更高要求，而一般仓储与通道可以适当降低标准。工业照明的另一特点是照明与设备布置、行车运行、检修作业相互影响，灯具位置需要避开吊车轨道与检修通道，且应便于更换与清洗。防尘防水等级、耐腐蚀要求、防爆要求在高粉尘、高湿、腐蚀或易燃易爆环境中是强制条件，等级选低不仅影响寿命，还可能带来安全隐患。工业场所的控制策略更强调按生产班次分区，以及设备运行时才点亮的局部照明。

七、改造项目的实施顺序

改造项目的顺序安排直接影响实施难度与最终效果。第一步是现状调查，包括原有灯具数量、功率、布置间距、回路划分、控制方式、配电容量与线路状况，同时实测若干典型区域的实际照度，作为改造前的基准数据。第二步是需求确认，与业主明确各区域的使用功能、作业内容、期望照度与预算约束，区分必须达标的区域与可以适当调整的区域。第三步是方案设计，按区域选配光与灯具，用计算软件核算照度、均匀度与功率密度，确定控制分区与场景设置。第四步是配电与线路校核，确认原有回路的容量、导线截面与开关型式是否满足新方案，需要增加回路或调整开关时提前规划。第五步是分区实施，按区域或按楼层分步改造，减少对营业或生产的影响，并在每个区域完成后立即复测照度与功率。第六步是验收与培训，提交实测数据、控制分区图与运行说明，对物业或设备管理人员进行操作培训。实施过程中应保留拆除灯具与新增灯具的清单，作为节能量核算与后续维护的依据。

• 现状调查实测照度与功率，形成改造前基准数据。
• 按区域确认使用功能与照度需求，区分必达标与可调整区域。
• 设计方案核算照度、均匀度与功率密度，确定控制分区与场景。
• 校核配电容量、导线截面与开关型式，必要时增设回路。
• 分区分步实施，每个区域完成后立即复测照度与功率。
• 验收时提交实测数据与控制分区图，并对管理人员做操作培训。

八、效果验证与运行维护

方案是否成功要用数据验证。验证内容包括：分区实测照度与均匀度是否达到设计值，实际照明功率密度是否在限值以内，分时与感应控制是否按设定动作，以及改造前后的用电量对比。用电量对比应选取工况相近的时间段，并扣除营业时长变化、季节差异与设备增减的影响，必要时按照明回路单独计量，比整栋总表对比更可靠。运行维护阶段的关键动作包括：按周期清洁灯具透光面与反射器，积尘会明显降低出光量；按周期检查光源光通量衰减与色漂，出现明显偏色或亮度下降时成批更换；检查控制系统的传感器与定时设置是否被改动；检查应急照明与疏散照明是否正常。建议建立照明台账，登记每个区域的灯具型号、数量、安装日期、清洁与更换记录，并按实测照度确定清洁周期。维护工作应由经过培训的人员执行，高处灯具的更换应使用合适的作业平台并遵守安全规定。

九、常见问题

问：全部换成 LED 灯具后，为什么节能率低于测算值？答：常见原因有三个。一是配光不合理导致灯具数量增加，单灯功率虽降但总功率降幅有限；二是控制方式未改造，开灯时间与改造前相同，点亮时间没有缩短；三是原有灯具本身并非全部低效，例如已使用高效荧光灯管的区域，替换后功率下降幅度本就不大。此外测算时若按标称功率与理想点亮时间计算，未计入实际电压、驱动效率与损耗，也会高估节能效果。

问：为了满足功率密度要求，把照度调低一点可以吗？答：需要区分场所。照度标准中有些是强制性或安全性要求，例如作业面、通道与疏散照明，不应为降低功率密度而压低；有些区域的标准存在区间，可以在区间内按实际使用情况取值。正确的做法是保持必要照度，通过提高光效、灯具效率与配光合理性来降低功率密度，并利用自然光与控制手段减少点亮时间，而不是简单降低照度水平。

问：感应控制会不会影响灯具寿命？答：会，但影响程度取决于控制参数与灯具类型。频繁开关对传统光源寿命影响明显，对 LED 灯具主要是驱动电源承受反复启动冲击，延时设置过短时开关次数大幅增加。合理做法是把延时时间设在满足使用习惯的范围内，避免人员短暂停留即触发，同时选用支持调光而非通断的产品，在无人时降至低亮度而不是完全熄灭。卫生间、楼梯间等短时停留场所尤其要注意延时设定。

问：靠窗区域怎么做照明控制最合适？答：靠窗区域自然光变化大，最适合采用光照感应调光。做法是在靠窗区域单独划分回路并安装光照传感器，传感器朝向应避免被直射阳光或人工光干扰，按工作面照度设定目标值，人工照明随自然光增强而自动调低。需要注意传感器位置与调光分区的对应关系，一个传感器控制的区域过大时，靠近窗户的一侧已经够亮而内侧仍然不足，容易出现要么过亮要么不足的情况。

问：工业场所选灯具除了光效还要看什么？答：还要看防护等级、耐腐蚀与耐温性能、抗振能力、配光类型与维护便利性。高粉尘与潮湿环境需要相应防护等级，腐蚀环境需要耐腐蚀外壳与紧固件，振动场合需要抗振结构，高大空间的灯具还要考虑更换与清洗的可达性。显色性对需要辨色与检验的工序很重要，眩光控制对操作人员的视觉舒适与安全同样重要。只按光效选型往往在运行阶段付出更高维护成本。

十、结语与采购引导

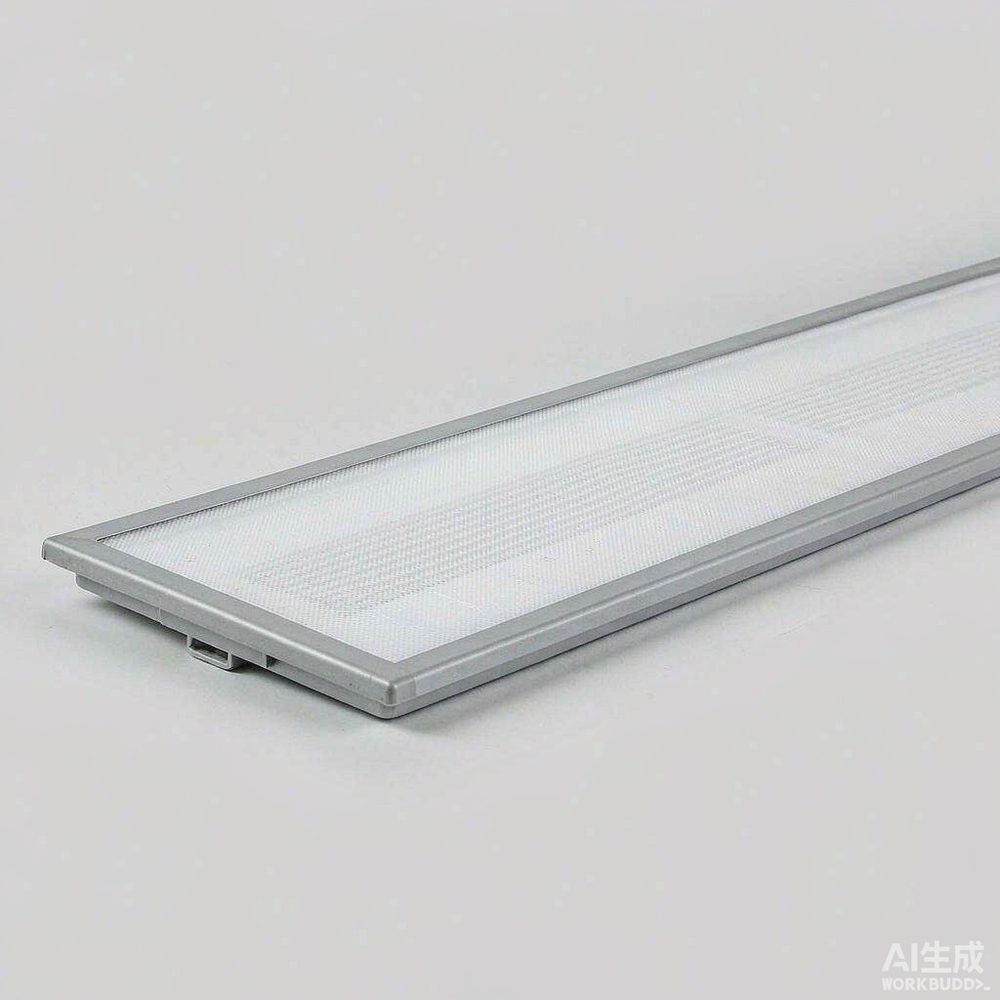

照明节能方案的效果取决于四个环节是否同时到位：选对光效与配光，在功率密度约束内满足照度与均匀度；把回路按功能与朝向分区，用分时与感应控制压缩无效点亮时间；把照明得热纳入空调负荷核算，避免节能被制冷抵消；改造后实测验证并建立维护台账，让效果在运行期内保持。只做换灯一个动作，往往拿不到预期的节能率。沃达迈（Waldmann）的工业与商业照明产品线覆盖不同防护等级、配光形式与安装方式的灯具，可配套调光与控制系统使用。需要照明方案照度计算资料、控制分区图模板或灯具选型对照表，可以联系 mro.mobi 平台客服获取。
