高压法兰密封选型_垫片材质与安装要点

一、垫片是装置可靠性的薄弱环节

在石化、化工与电力装置中，法兰连接的数量极其庞大，而垫片是这些连接中唯一承担密封功能的元件。它的单价很低，却直接关系到装置能否连续运行——一次介质泄漏可能导致局部停车，若涉及易燃易爆或有毒介质，后果更为严重。

值得注意的是，法兰泄漏的原因很少单纯来自垫片质量。选型不当、法兰密封面状态不佳、螺栓预紧力不足或不均匀、管道应力过大，都可能导致泄漏。因此处理泄漏问题需要系统排查，而不是反复更换垫片。

二、介质与温压是选型的第一依据

垫片材质必须与介质兼容，这一点优先于任何其它考虑。材质被介质腐蚀后不仅会失去密封能力，还可能污染工艺介质或产生安全隐患。

• 水与蒸汽：无石棉压缩垫片、膨胀石墨材料，按温度选择。
• 油品与烃类：耐油丁腈类垫片或金属缠绕垫，按压力等级选择。
• 强酸强碱：聚四氟乙烯或改性四氟垫片，必要时选填充四氟。
• 高温烟气与熔盐：膨胀石墨或金属缠绕垫，注意氧化温度上限。
• 洁净与卫生介质：食品与制药行业需选符合卫生要求的材料。
• 氢气与渗透性介质：需考虑渗透率，选用低渗透结构或专用材料。

三、垫片结构形式的选择

不同结构形式的垫片适用于不同的温压条件与法兰形式。压缩垫片成本低、安装方便，适合中低温中低压工况；金属缠绕垫弹性补偿能力强，适合高温高压与压力波动工况。

• 无石棉压缩垫片：通用工况，成本可控，对法兰表面状态要求相对宽松。

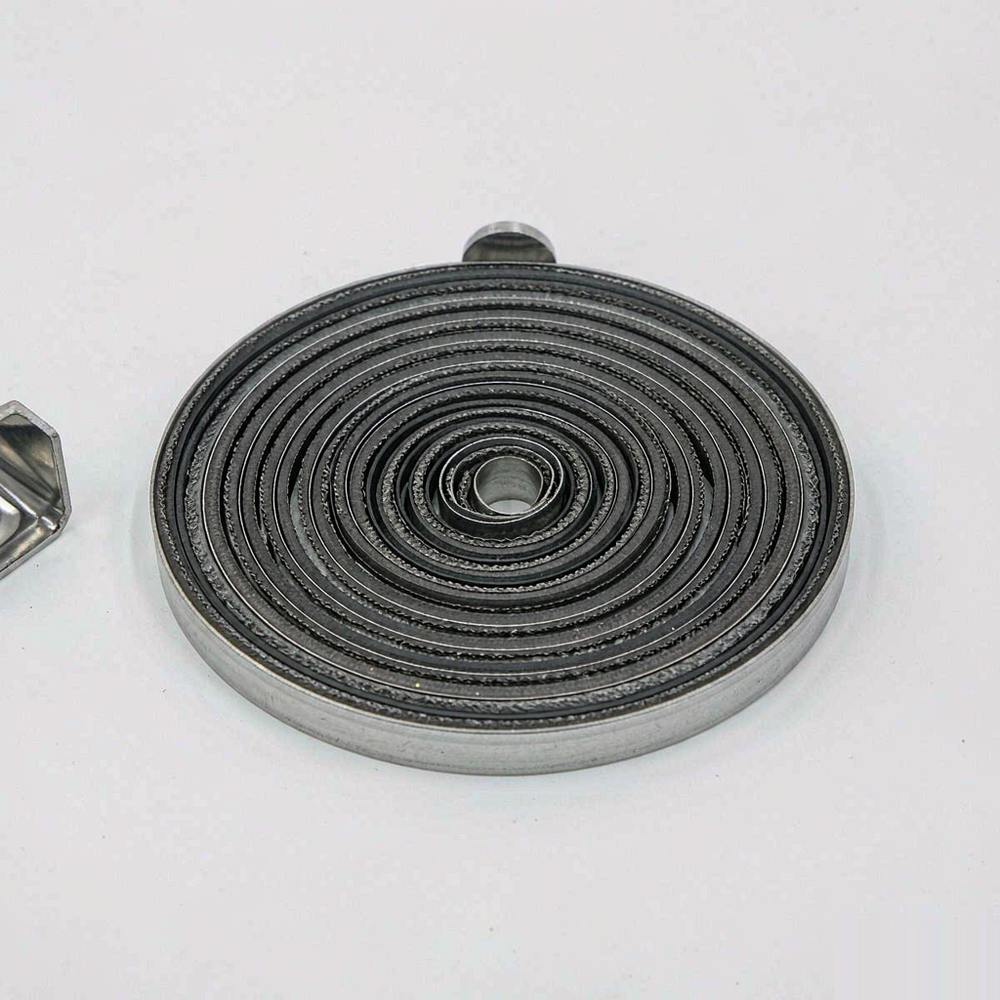

• 金属缠绕垫片：高温高压与热循环工况，回弹性能好。
• 聚四氟乙烯垫片：强腐蚀介质与洁净要求场合。
• 橡胶垫片：低温低压与软密封场合，如水处理与暖通管路。
• 膨胀石墨垫片：高温蒸汽与烟气系统，耐热冲击性能突出。
• 金属环垫与透镜垫：超高压与特殊连接形式，需专用法兰配合。

四、法兰密封面必须匹配

垫片与法兰密封面形式必须匹配，这一点常被忽略。突面法兰、凹凸面法兰与榫槽面法兰对垫片的定位方式与受力状态不同，混用会造成垫片偏移或局部应力集中。

法兰密封面的表面粗糙度同样重要。过于粗糙的表面无法形成连续接触，过于光滑的表面则难以建立足够的摩擦阻力导致垫片滑移。此外，密封面上的划痕、腐蚀坑与径向沟槽都是泄漏的潜在通道，更换垫片前应仔细检查并在必要时修磨。

五、螺栓预紧是密封的驱动力

垫片密封的本质是在螺栓预紧力作用下形成足够的接触应力。预紧力不足会导致接触应力低于介质压力而泄漏；预紧力不均匀则会造成局部应力不足与法兰张口。

• 按对角顺序分次紧固：通常分两到三轮逐步达到目标扭矩，避免单侧过载。
• 使用扭矩扳手：凭手感紧固无法保证均匀性，尤其是大规格螺栓。
• 考虑螺栓润滑：润滑状态影响扭矩与预紧力的换算关系，应保持一致。
• 热态复紧：高温工况下运行一段时间后应按规定做热态复紧。
• 检查螺栓状态：锈蚀、拉长或螺纹损伤的螺栓应更换，不能继续使用。

六、泄漏原因的排查顺序

• 第一步：确认垫片材质是否与介质和温度兼容，排除选型问题。
• 第二步：检查法兰密封面是否存在划痕、腐蚀或变形。
• 第三步：核对螺栓规格、材质与预紧扭矩是否满足要求。
• 第四步：检查管道应力与法兰对中情况，判断是否存在外力导致张口。
• 第五步：确认安装工艺是否符合规范，包括清洁与紧固顺序。
• 第六步：如上述均正常，考虑更换结构形式更合适的垫片类型。

七、安装作业的关键细节

安装前应清除旧垫片残留与密封面污物，检查垫片规格与法兰是否匹配。垫片不应涂密封胶，因为额外涂抹会改变摩擦系数与压缩行为，还可能造成垫片位移；仅在不规则表面或临时应急场合才考虑辅助密封剂，并需确认与介质和垫片材料兼容。

安装时垫片必须居中，避免偏心造成局部受压过大或过小。对于带加强环的缠绕垫，加强环应正确落位以起到定位与防吹出作用。紧固完成后应做记录，包括扭矩值、紧固顺序与作业人员，便于后续追溯。

八、可复用性判断

多数垫片为一次性使用。压缩垫片在受压后已发生塑性变形，回弹能力下降；金属缠绕垫在拆装后填料与金属带的配合状态被破坏，重复使用容易在短期内出现泄漏。

对于低压水系统等风险较低的场合，部分橡胶垫片在状态完好时可评估复用，但必须检查是否有硬化、开裂与永久变形。对于高温高压或介质危险性较高的场合，应坚持一次拆装一次更换的原则，不做复用尝试。

九、备件台账与预防性维护

建议按装置与法兰规格建立垫片备件清单，记录公称直径、压力等级、法兰形式、材质组合与安装位置。备件库存应覆盖关键法兰，避免临时按外形尺寸切割垫片导致性能不达标。

同时应把垫片更换纳入预防性维护计划。在大修期间集中检查关键法兰的密封面状态与螺栓状况，比在运行中被动处理泄漏更经济，也更安全。

十、结语与采购引导

法兰密封的可靠性来自选型、法兰状态与紧固工艺三者的配合。佳洛克（Garlock）的产品体系提供了从无石棉压缩垫片到金属缠绕垫与四氟垫的完整选项，便于企业按装置条件分级配置。

在摩比工品（mro.mobi）平台上，可按公称直径、压力等级、法兰形式与材质组合检索佳洛克密封产品，并建立装置级密封备件清单。建议设备管理部门与采购部门共同核定关键法兰的垫片规格与更换周期，把密封件纳入预防性维护体系。
