母线发热与铜排连接温升控制：接触电阻、螺栓扭矩与红外测温

一、母线发热的工程定位

低压成套设备与母干线系统里，铜排搭接处的过热是最常见的故障源头之一。导体本体截面足够时，发热量集中在连接点：同一根铜排上，搭接段的温升往往比导体中段高出十几到几十开尔文。持续过热会加速绝缘支撑件老化、使螺栓产生应力松弛，最终演变为烧蚀与短路。

现场排查的经验是，载流量按设计余量选取的母排很少因为导体截面不足而出问题，绝大多数热点出现在螺栓连接处、铜铝过渡处和母排进出柜体的穿墙位置。因此温升控制的核心不在加大截面，而在把搭接面的接触电阻与紧固压力长期稳定住。

二、接触电阻的构成与发热机理

两个金属表面贴合时，真正导通的只是表面微观凸起被压溃后形成的若干接触斑点。电流被迫在斑点附近收缩，形成收缩电阻；表面氧化膜、吸附层与残留污物则构成膜电阻。搭接处的接触电阻是这两部分之和，其中收缩电阻在洁净搭接面上占主导。

接触斑点数量与总压力近似成正比，与材料硬度成反比，收缩电阻因而近似与紧固压力的平方根成反比。压力降低一半，接触电阻约上升四成，发热量随之增加。铜的蠕变与螺栓的应力松弛会缓慢降低压力，形成接触电阻升高、温度升高、蠕变加快的正反馈。温度超过约一百摄氏度后这个正反馈明显加速，这是搭接处热失控的典型路径。

三、搭接面设计与螺栓扭矩取值

• 搭接长度一般取铜排宽度的 1.5 至 2 倍，双排或多排母排按排数等比例增加，搭接面过短会使电流分布不均、局部电流密度偏高。
• 搭接面平整度与粗糙度要匹配，精铣或精冲表面优于剪切面，粗糙度控制在 Ra 3.2 至 6.3 微米，过光滑反而减少接触斑点。
• 螺栓按搭接长度布置，常用两列或四列，孔距不小于孔径的 2.5 倍，孔边距不小于孔径的 1.5 倍，避免孔间应力叠加。
• 扭矩按螺栓规格与强度等级确定，M8 常用 20 至 25 牛米，M10 常用 35 至 45 牛米，M12 常用 55 至 70 牛米，镀层润滑状态与是否加装碟形弹簧垫圈需相应修正。
• 碟形弹簧垫圈能提供较大的弹性行程，补偿铜排蠕变引起的压力衰减，在长期高温工况下比平垫圈更能维持接触压力。
• 紧固顺序为对角交叉、分两到三次递增到规定扭矩，单次拧到位容易造成铜排翘曲与局部压力不均。

四、导体材质、镀层与表面处理

铜排常用 T2 或 TMY 硬铜，导电率不低于 97% IACS。铜表面在大气中会生成氧化亚铜膜，膜电阻率远高于铜本体，因此搭接前应去除氧化层并在处理后尽快紧固，暴露时间不宜过长。

镀锡是母排搭接面最普遍的防护方式，锡层厚度常用 8 至 15 微米，可抑制氧化膜生长并降低接触电阻的时变速度。镀银适用于要求更低温升的场合，但成本与硫化风险较高。铜与铝直接连接会产生电化学腐蚀，需要采用铜铝过渡排或经处理的过渡接头，不能在搭接面上直接叠放。

导电膏可填充微观空隙、隔绝空气，但涂覆过量会挤入绝缘间隙，也可能吸附杂质，用量以薄层均匀为宜。

五、温升限值与典型工况

成套设备标准对裸铜排的温升给出参考上限，裸铜排常见为 60 开尔文，镀锡铜排约 65 开尔文，镀银或镀镍铜排约 70 开尔文，具体应以产品标准与设计文件为准。限值针对的是相对环境温度的差值，环境温度取设备所在场所的最高设计温度。

柜内自然通风条件下，铜排的常用电流密度约为每平方毫米 1.0 至 1.5 安培；强迫风冷可以提高，但风道设计不良时局部反而更热。交流电流下的集肤效应与邻近效应会减小有效导电截面，多片母排单片厚度常用 10 毫米以下并保持片间间距，以降低涡流损耗。

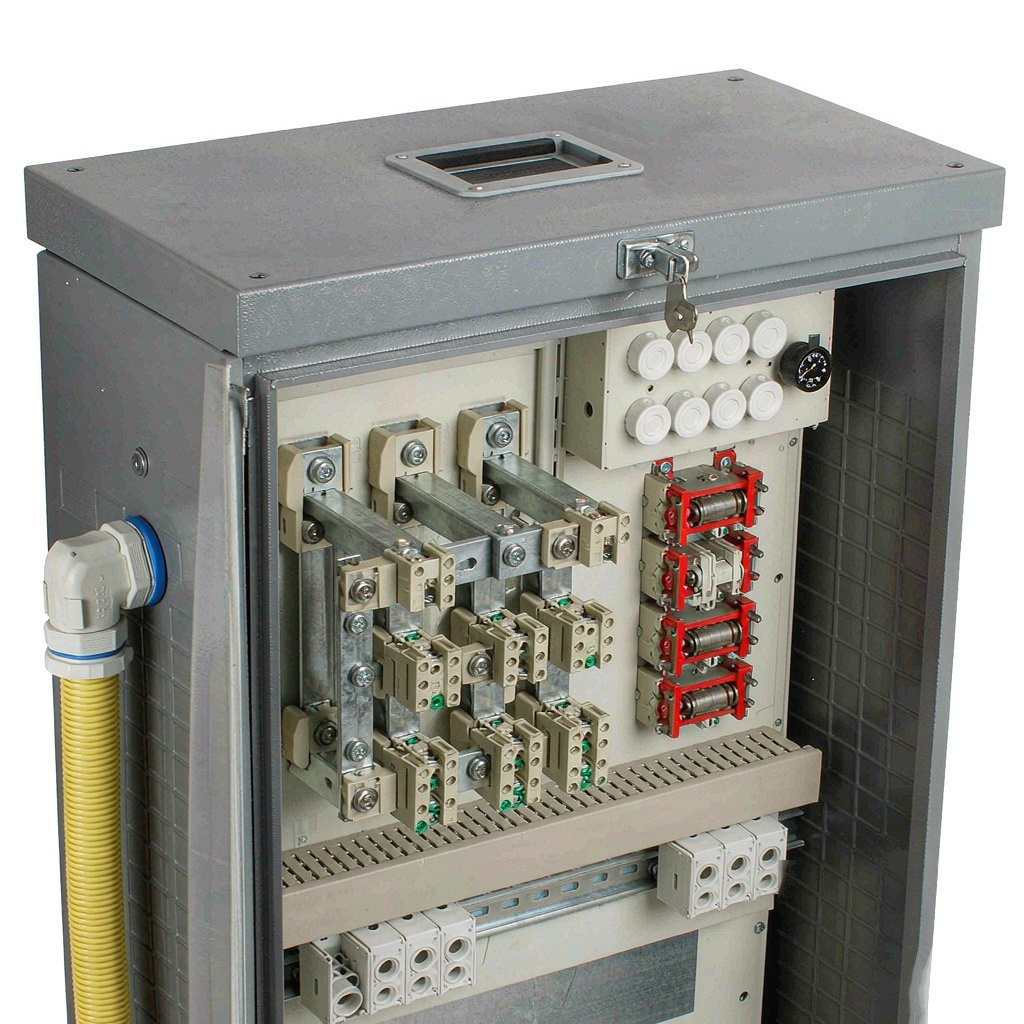

六、母线系统设计与安装要点

• 按最高环境温度与最不利负载组合校核温升，而不是按额定电流直接查表，负荷率与并列运行台数都会改变实际电流分布。
• 同一回路的三相母排尽量对称布置，缩短相间距离时须同时核算电动力，避免为省空间牺牲动稳定。
• 母排穿越金属隔板处加装绝缘套管或穿墙座，防止边缘切割与涡流发热。
• 母排支撑件选用耐温等级足够的绝缘材料，支撑间距按短路电动力校核，不能只按安装便利确定。
• 柜内母排与其他发热元件保持间距，避免热气流在搭接处聚集形成局部高温区。

七、运行维护与红外测温方法

红外测温是发现搭接过热最直接的手段，但铜排表面发射率低且随氧化程度变化，抛光铜的表面发射率只有 0.05 左右，氧化铜可达 0.6 以上。直接按默认发射率读数会严重低估真实温度，常用做法是在被测点贴发射率已知的胶带或涂黑，待温度稳定后测量。

判据上常采用相对温差：取热点温度与同回路正常相相同部位温度之差，再除以热点温度与环境温度之差。相对温差达到约 35% 通常判为一般缺陷，达到 80% 以上属严重缺陷，接近 95% 属危急缺陷，需立即处理。测量应在负荷相对稳定的时段进行，负荷率过低时温差特征不明显。

除红外检查外，还应定期复紧螺栓，复紧扭矩按原规定值执行。发现搭接处有深色氧化、绝缘件变色或周围积有金属氧化物粉末，说明已发生过热，应拆开清理氧化层并重新处理搭接面。

八、常见误区与过热失效判定

误区之一是把温升偏高归因于铜排截面不足而盲目加大截面，实际热点仍在搭接处，改造后温度下降有限。正确顺序是先测搭接处压降与温度分布，定位是接触问题还是散热问题。

误区之二是紧固时凭手感拧紧或使用普通扳手，扭矩离散度可达数倍，同一排母排上各螺栓压力差异很大。使用经过校准的扭矩扳手是基本要求。

误区之三是镀锡层磨损后不做处理直接重新紧固，裸露的铜面会快速氧化，温升在数月内重新上升。搭接面拆开后应重新清理并补镀或更换母排。

失效判定的典型现象包括：螺栓表面出现蓝紫色氧化色，说明局部温度曾超过两百度；绝缘支撑件出现碳化痕迹或气味；搭接处直流压降超过同长度铜排计算值的 1.2 倍左右；运行中出现周期性异响并与温升同步波动。

九、常见问题

问：铜排搭接处实测温升不高，但红外图上热点很明显，是否需要处理？答：先确认发射率设置是否正确，可用贴胶带法复测。若修正后相对温差仍超过 35%，应按一般缺陷安排检修，清理搭接面并复紧螺栓。

问：更换螺栓时能否使用普通碳钢螺栓替代原高强度螺栓？答：不建议。螺栓预紧力直接决定接触压力，低强度螺栓在相同扭矩下可能已接近屈服，运行中更易松弛，应按原设计规格与强度等级更换。

问：涂了导电膏是否就不需要严格控制扭矩？答：不能。导电膏降低的是微观空隙带来的膜电阻，接触压力的作用机理不变，扭矩不足时收缩电阻仍然偏高，且导电膏会随时间干缩，压力衰减的影响反而更明显。

问：三相母排之间的温差不大于多少算正常？答：负荷基本平衡时，同回路相同部位的温度差异通常在 5 开尔文以内。持续超过 10 开尔文提示存在接触不良或电流分配不均，应逐点排查。

十、结语

铜排搭接处的温升控制，本质是把接触电阻、紧固压力与散热条件三者长期稳定在合理区间。母线系统的搭接面处理、扭矩取值与绝缘支撑选型需要成体系考虑，维纳尔（WOEHNER）在母干线系统与电气连接部件方面积累了较为完整的技术资料。实际工作中可通过技术标准、厂商技术手册或行业资料库进一步查阅搭接面处理规范、温升限值表与红外诊断判据，结合现场负荷条件确定检修周期。
