三坐标测量仪实操：测点策略、基准建立与数据解读要点

一、测量结果为何存在争议

三坐标测量仪被普遍认为是精度最高的尺寸测量手段之一，但在实际质量争议中，同一件工件由不同人员或不同时间测量，得出的结果有时会出现差异，甚至一方判合格、一方判超差。这类争议通常不是仪器精度不足造成的，而是测量过程本身存在差异：测点数量与分布不同、基准建立方式不同、滤波与拟合参数不同、温度条件不同。三坐标测量本质上是一种间接测量——仪器测量的是若干点的空间坐标，再通过数学拟合得到尺寸与形位公差。因此测量结果不仅取决于仪器，也取决于测量方案的设计。理解这一点，是正确使用与解读三坐标数据的前提。

二、测点策略的确定原则

• 测点数量：与所需拟合元素和公差项目相关，过少无法反映实际形状
• 测点分布：应均匀覆盖整个表面，避免集中在局部造成拟合偏差
• 敏感区域：功能相关的表面与配合部位应加密测点
• 避开缺陷：毛刺、划伤、浇口与分型面附近不宜作为测量区域
• 曲率影响：曲面测量需按曲率调整测点密度，曲率大处加密
• 一致性：同一项目的测量方案应固定，否则结果不可比

三、基准建立与常见错误

基准建立是三坐标测量中最容易出错的环节。基准是尺寸与形位公差的参照，基准错误会使所有基于该基准的测量结果整体偏移。常见错误包括：用加工面而非图纸指定基准面建基准，或在图纸未明确时凭经验选择；基准面本身存在平面度问题却按理想平面处理，造成方向偏差；以过少的测点建立基准，使基准受局部形状误差影响；忽略基准之间的先后顺序，导致基准体系不稳定。规范做法是严格按图纸标注的基准体系建立，基准元素的测点数应足以反映实际表面状态，并对基准面的平面度进行评估。若图纸未标注基准，应与设计方确认，而不是自行决定。多基准体系中应按标注顺序依次建立，确保基准优先级正确。

四、形状误差与尺寸测量的关系

• 拟合方式：最小二乘、最小区域与切比雪夫拟合，得到的结果不同
• 尺寸与形状：实际表面既不理想平面也不理想圆柱，尺寸受形状误差影响
• 滤波设置：表面粗糙度与波纹度会干扰测量，需按标准选择滤波参数
• 公差项目：尺寸公差与形位公差的判定依据不同，不可混用一套结果
• 结果表述：应说明所用拟合方式与滤波设置，否则结果无法复现
• 争议处理：出现争议时应先核对双方测量方案是否一致，而非质疑仪器

五、测量环境与工件状态控制

三坐标测量对环境与工件状态有明确要求，忽略这些条件会引入系统性误差。温度是最主要的影响因素：被测工件与仪器应处于同一温度环境并充分等温，否则热胀冷缩的差异会直接反映为尺寸偏差，对于尺寸较大或材料膨胀系数较大的工件尤为明显。等温时间与工件尺寸、材料与温差有关，需要根据实际情况确定而不是简单放置十几分钟。此外，振动会影响测头触测的稳定性，测量室应远离振动源；湿度与粉尘会影响仪器导轨与测头的运动精度；工件的装夹方式会影响工件在测量过程中的稳定性，装夹力过大还可能引起工件变形，对于薄壁件尤其需要注意。工件表面的清洁状态同样重要，油污与切屑会造成测点位置偏差。

六、数据解读与不确定度评估

• 合格判定：按图纸公差与测量不确定度综合判定，而非直接比较数值大小
• 不确定度来源：仪器精度、测头、环境温度、工件装夹与测量方案
• 测量能力：测量不确定度应明显小于公差，否则判定结果不可靠
• 趋势观察：批量测量中关注尺寸分布趋势，比单件判定更有管理价值
• 与工艺关联：把测量结果与加工参数关联，用于工艺调整而非仅做判定
• 报告规范：报告应包含测量方案、环境条件与不确定度信息

七、测量方案的编制与固化

为保证测量结果的可比性与可复现性，应对重复测量的项目编制测量方案并固化。方案内容应包括：零件定位与装夹方式、基准建立步骤、各被测元素的测点数量与分布、拟合方式与滤波参数、环境条件要求、以及判定准则。方案一旦确定，应作为测量作业的依据，变更需经过评审并记录。对于批量生产的零件，测量方案固化后还应评估测量重复性与再现性：同一人员多次测量同一工件的结果离散程度反映重复性，不同人员测量结果的一致性反映再现性。若这两项指标偏大，说明测量方案不够稳健，应优化方案而不是简单地增加测量次数。此外，编制方案时应考虑测量效率，在满足精度需求的前提下减少不必要的测点，避免测量成为生产瓶颈。

八、常见问题

问：同一工件两次测量结果不同，是什么原因？答：最常见原因是测量方案不一致：测点数量与分布、基准建立方式、拟合参数或工件装夹状态发生变化。其次是环境温度不同，特别是工件与仪器未充分等温。排查时应先比对两次测量的方案与条件记录，确认是否一致，再考虑仪器状态。若方案一致、条件相同仍存在明显差异，应检查仪器与测头状态并评估测量重复性。

问：测量结果接近公差边界时应如何判定？答：应结合测量不确定度判定，而不是直接把测量值与公差限比较。当测量值处于公差边界附近、而不确定度相对于公差不可忽略时，单凭一次测量无法可靠判定合格与否。规范做法是按约定的判定规则（考虑不确定度的判定准则）处理，必要时增加测量次数或改进测量方案以降低不确定度。

问：薄壁件测量为什么容易出错？答：薄壁件刚性低，装夹力、测头触测力与环境温度变化都可能引起变形，测量得到的是变形状态下的尺寸而非自由状态下的尺寸。此外，薄壁件在加工后可能存在应力释放引起的变形，随时间变化。应对方法是减小装夹与触测力、采用合理支撑、确保充分等温，并在方案中明确这些要求，使测量状态保持一致。

问：测点越多结果越准吗？答：不一定。测点数量增加有助于反映实际表面状态，但如果测点集中在同一局部区域，或者包含了毛刺、划伤等缺陷区域，反而会使拟合结果偏离。关键是测点的分布是否合理、是否覆盖有代表性的区域，以及是否避开缺陷。此外测点过多会降低效率，应在满足反映形状误差需求的前提下合理确定数量。

九、测量与工艺的闭环管理

测量数据的价值不止于判定合格与否，更在于反馈工艺。当批量测量数据显示尺寸分布发生偏移或离散度增大时，说明工艺过程出现了变化，应及时排查加工参数、刀具状态、装夹条件或材料批次。把测量数据与工艺参数记录关联分析，可以建立尺寸偏差与工艺因素之间的对应关系，从而实现提前调整而非事后筛选。此外，测量数据的趋势分析还能发现设备劣化：若尺寸分布的中心或离散度随时间单向变化，往往提示机床精度衰减或刀具磨损加剧。建立这样的闭环需要三个条件：测量方案固化以保证数据可比、数据记录系统化以保证可追溯、以及与工艺人员的定期沟通以保证分析结果能转化为调整动作。

十、结语与采购引导

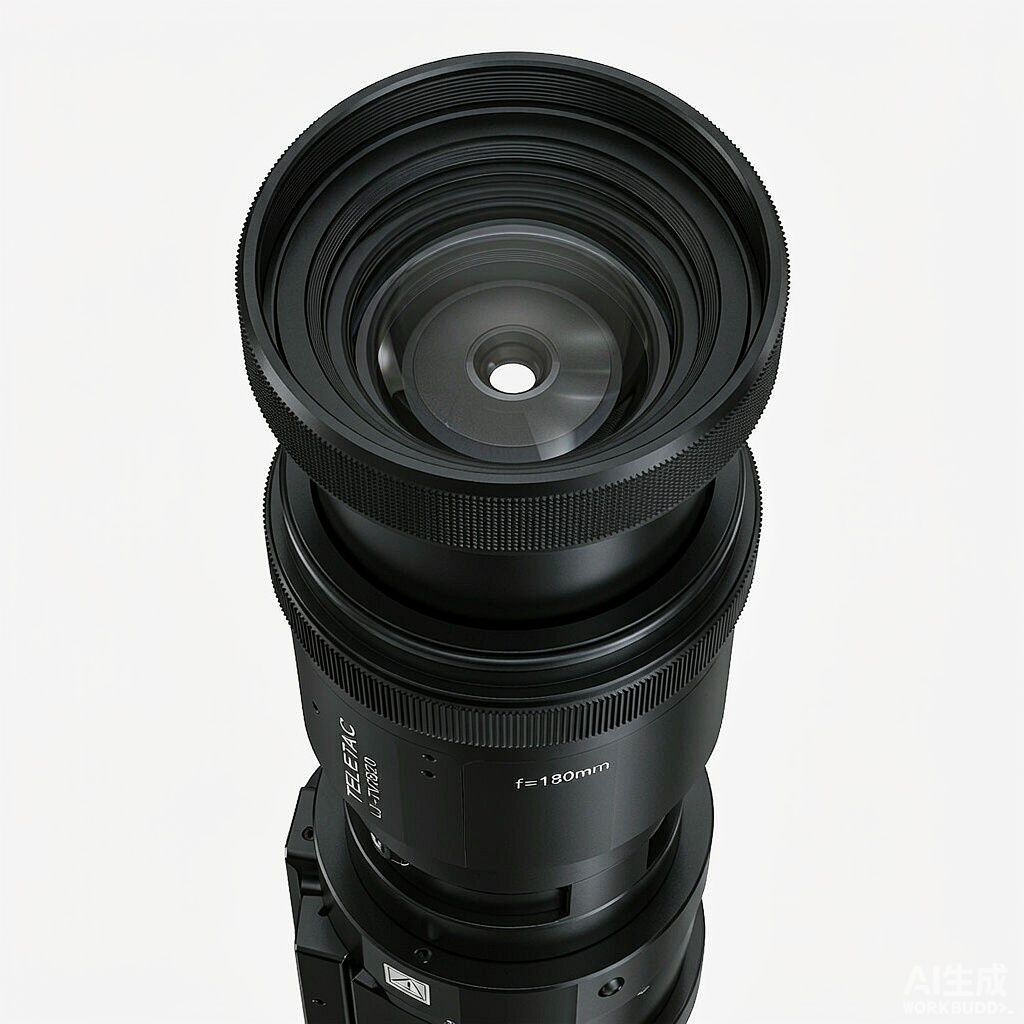

三坐标测量的可靠性来自测量方案的规范化与过程条件的稳定控制，而非单纯依赖仪器精度等级。摩比工品提供三坐标测量设备、影像测量系统及配套测量镜头、标准件与测头附件的现货查询与批量报价，可按被测特征尺寸、精度要求与批量规模给出测量方案与设备配置建议，并协助建立测量方案固化与不确定度评估流程。如需针对具体零件设计测点策略与基准体系、评估测量方案的重现性，或制定测量与工艺的闭环管理办法，欢迎联系平台客服获取技术资料与交期信息。
