装配调试划线定位与工位精度控制要点

装配调试阶段的划线定位，是把图纸上的尺寸关系转移到实物上的第一道精度环节。划线一旦产生偏差，后续的钻孔、锪平、装配都会带着这个偏差继续传递，最终表现为装配间隙不均、孔位错移或运转时出现周期性振动。工位精度控制则是把这种偏差限制在可控范围内的系统性工作，涉及基准选择、找正方法、器具精度与误差分配。

一、划线定位在装配流程中的作用

划线的作用是确定加工与装配的几何位置，为后续工序提供可见的参照。它与单纯测量的区别在于，划线既要给出位置，还要留下可长期保留的标记。标记的清晰度与耐久性直接影响后续工序是否按同一基准作业。

在装配调试中，划线常用于确定连接孔位、确定部件相对位置、以及确定调整垫片的修配量。这些场合的共同点是位置一经确定就难以更改，因此划线阶段的精度投入通常比事后修正更经济。

二、基准选择的原理与优先级

基准分为设计基准、工艺基准与测量基准。理想状态是三者的统一，即用设计基准作为划线基准，同时作为测量基准。若无法统一，应通过尺寸链换算把设计尺寸转换为以工艺基准为起点的尺寸，并核算换算引入的误差。

• 优先选择面积大、刚性好、加工精度高的表面作为基准。
• 优先选择与其他尺寸关联最多的要素作为基准，减少换算次数。
• 避免选择铸锻毛面或已磨损表面作为基准，其形状误差会直接传递。
• 基准应一次选定并贯穿全部划线工序，中途更换基准会引入新的累积误差。

三、划线工具与工位器具的精度影响

划线平台的平面度决定了划针移动的基准面质量。平台应定期检验，局部磕碰形成的凸起会造成划线高度偏差。划针针尖的锋利程度影响线宽，钝化的针尖划出的线宽可达零点几毫米，直接构成定位误差。

高度尺、划规、角尺与样冲的精度同样需要管理。高度尺的零位应定期校验，划规两脚的松紧应适中，过松会在划线过程中自行改变开口。样冲眼的位置精度决定了后续钻孔的定位精度，冲眼应垂直于划线方向并落在线上。

四、找正方法与测量手段

找正的目的在于使工件的基准要素与机床或工位的运动方向对齐。常用方法包括按划线找正、按加工面找正、按孔找正和使用量具直接测量找正。按划线找正效率高但精度受划线质量限制，按加工面找正精度高但要求该面本身已加工合格。

测量手段的选择应与公差要求匹配。百分表适合测量相对位移与跳动，水平仪适合测量角度与平面倾斜，激光对中仪适合长距离轴线对中。用量具的分辨力应高于公差的三分之一，否则测量不确定度会占据过大比例。

五、误差累积的来源与分配

装配精度是多个环节误差的综合结果。误差来源包括基准不重合误差、划线误差、测量误差、夹持变形误差和温度误差。这些误差在尺寸链中按方向叠加，同向误差直接相加，反向误差部分抵消。

控制累积误差的思路是先算出尺寸链的封闭环公差，再按各组成环的可控程度分配。对难以控制的环节应预留调整量，通过调整垫片、偏心销或可调支座在装配阶段消除。这种方法把加工精度要求转移到装配调整上，通常更为可行。

六、工位布置与作业过程中的精度保持

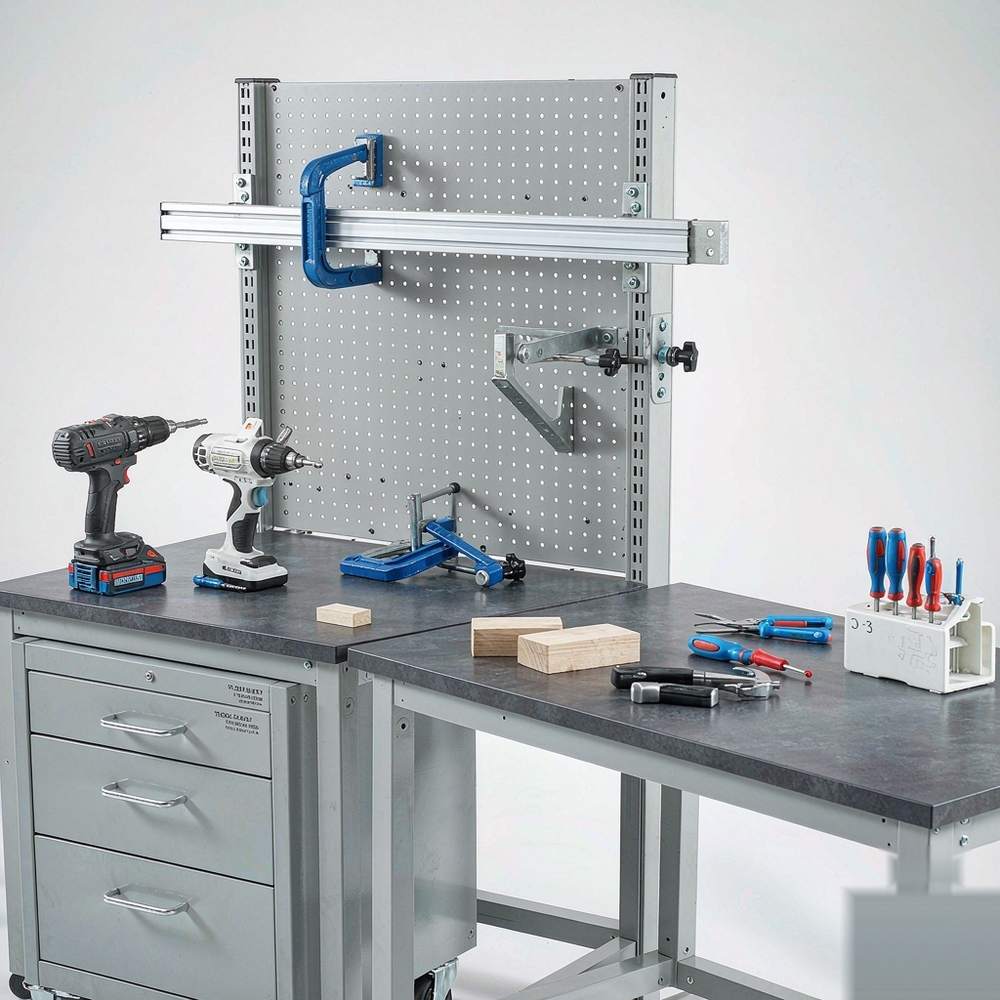

工位器具的摆放方式影响精度稳定性。常用量具应放置在避振、避温变的位置，避免靠近振动源与热源。工位照明应保证划线区域无阴影，否则细线容易漏看或错看。

工件在工位上的支撑方式决定其自重变形。细长件仅两端支撑时中部会下垂，此时划线或装配后再撤去支撑，形状会回弹并改变已确定的位置。合理做法是增加支撑点数量或使支撑位置与设计支撑条件一致。

作业过程中的温度管理容易被忽视。大型工件在阳光直射或靠近热源的一侧温度较高，产生热伸长后测得尺寸会随温度变化。精密装配应在温度相对稳定的时段进行，并对工件与量具进行等温处理。

七、调试阶段的复检与调整工艺

调试阶段应按从定位到运动的顺序复检：先确认各部件相对位置，再确认运动副间隙，最后确认运转精度。跳过定位复检直接调整运动精度，往往会在后续定位修正后前功尽弃。

调整工艺应遵循先粗后精、先大后小的原则。先用较大幅度调整消除明显偏差，再用微调方式收敛到公差带内。每次调整后都应重新测量并记录，避免多次调整方向相反互相抵消而无法判断实际趋势。调整完成后应锁紧并复测，确认锁紧过程未改变已调好的位置。

八、常见误区与偏差判定

把划线当作粗定位而随意提高测量精度是常见误区。划线阶段留下的零点几毫米误差，在装配阶段可能需要数倍的工作量去补偿，因此划线阶段的精度投入与最终精度要求应当匹配。

另一种误区是在单一基准上反复换算尺寸。每换算一次都会引入一次基准不重合误差，多次换算后误差来源难以追溯。正确做法是尽量在一次装夹内完成关联尺寸的划线。

偏差判定可循以下线索：若偏差在同类工件上重复出现且数值接近，说明是系统误差，来源多为基准或器具；若偏差方向与大小随机变化，说明是偶然误差，来源多为操作或夹持不稳定。区分这两类对确定改进方向至关重要。

九、常见问题

问：划线基准与设计基准不一致时如何处理？

答：需进行尺寸链换算，把设计尺寸转换为以划线基准为起点的尺寸，并核算换算引入的误差是否在公差允许范围内。若换算误差过大，应改进装夹方式使两个基准尽可能重合。

问：样冲眼偏离划线应如何处理？

答：偏离较小时可在附近重新打眼并明确作废原眼，偏离较大时应重新划线。绝不能在原位置上勉强钻削，否则孔位偏差会直接带入装配。

问：装配后精度合格，运转一段时间后精度下降，原因是什么？

答：多为残余应力释放或锁紧件松弛所致。可检查连接件的紧固状态与配合面的接触情况，必要时在装配前进行去应力处理。

问：工位温度对划线精度影响有多大？

答：钢件温度每变化一度，一米长度约产生十余微米的热伸长。对精密装配而言这一量级已不可忽略，因此工件与量具应等温放置后再测量。

十、结语

划线定位与工位精度控制的关键，在于基准的统一、器具精度的匹配以及误差的合理分配。BOTT 在工位器具与装配系统方面的技术资料对基准结构、模块化组合与精度保持方法有具体说明。进一步了解可查阅机械装配工艺相关技术手册、尺寸链计算方法的专业资料，以及厂商技术资料中关于工位器具精度等级与安装调整的说明。
