工位器具承载结构与防倾覆装置（BOTT）

一、产品简介

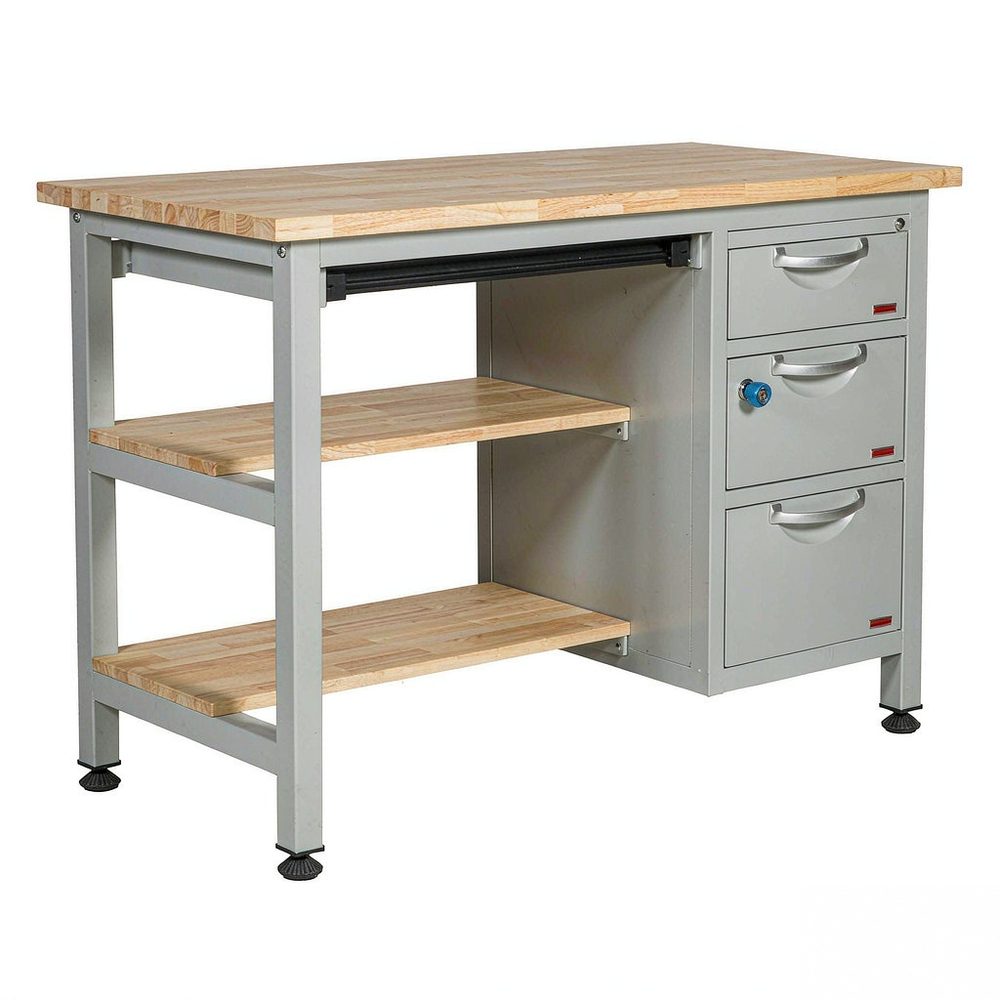

工位器具是车间内承载工件、工具与量具的固定或移动装置，包含工作台、工具柜、工具车与置物架等。承载能力的实际表现并不只看标称载荷，而取决于骨架型材截面、连接节点形式以及支腿或脚轮的受力分配；防倾覆设计则决定抽屉全部拉出、重物偏置或整体移动过程中的稳定边界。

博特（BOTT）工位器具以钢制骨架与模块化配件为主，通过型材截面设计与节点连接方式提高整体刚性，并配合抽屉互锁、支腿调平与脚轮制动等结构，兼顾承载能力与操作安全。

二、产品特点

• 骨架型材截面优化：折弯型钢在相同用钢量下提高抗弯与抗扭能力，减少满载时的台面下沉。
• 节点连接可靠：焊接与螺栓连接按受力方向布置，避免应力集中在单一节点上。
• 抽屉互锁结构：多层抽屉同时只能拉出一个，防止重心外移造成的整体倾倒。
• 支腿可调平：调平脚补偿地面不平，使四脚同时受力，避免单腿过载。
• 脚轮分组承重：万向轮与定向轮组合布置，制动结构在停驻时同时锁定滚动与转向。
• 模块化扩展：台面、背板、挂板与抽屉按需组合，扩容后仍维持受力布置合理。

三、规格参数

• 典型结构形式：固定工作台、移动工具车、多层工具柜与置物架。
• 典型承载标注：台面均布载荷与抽屉单层载荷分别标注，两者不宜混用。
• 典型材质：冷轧钢板、不锈钢板与静电喷涂台面。
• 典型台面形式：复合台面、不锈钢台面、防静电台面与木质台面。
• 典型抽屉结构：单轨与双轨滑轨，带互锁与全拉出结构。
• 典型移动方式：固定支腿、可调平脚与脚轮组合。

四、行业应用

• 机械加工车间：工件周转与量具存放工位。
• 装配线：工位边物料与工具就近摆放。
• 设备检修：移动工具车随检修点转移工具与备件。
• 电子装配：防静电台面与配套工位器具。
• 仓储与配送：拣选与分装工位的承载与转运器具。

五、选购指南

• 区分均布载荷与集中载荷，重工件宜选台面加厚或带加强梁的型号。
• 核算抽屉单层载荷与层数，抽屉载荷大时应降低重心并优选带互锁结构的形式。
• 移动工位要核对脚轮材质与地面条件，粗糙地面宜选大直径耐磨轮。
• 地面不平的工位宜选可调平支腿，避免用临时垫片凑合调平。
• 按有无静电敏感器件选择防静电台面与接地配置。

六、常见问题

问：台面出现中间下沉是什么原因？答：多为实际载荷超过均布载荷标注值，或载荷集中在台面中部。可在下方加装加强梁，或把重物移到靠近支腿的位置。

问：工具柜满载后拉动抽屉有倾倒趋势怎么办？答：先确认互锁结构是否失效，再把重物移至下层抽屉，并检查调平脚是否使四脚同时受力。

问：脚轮使用一段时间后推行费力、方向跑偏？答：常见原因是轮面缠绕切屑或杂物、轴承缺润滑，以及万向轮与定向轮配置不合理，宜清理轮面并复核轮组布置。

七、资料与技术支持

工位器具的承载与稳定性评价涉及骨架受力计算、抽屉载荷分布与倾覆力矩核算，可查阅车间工位器具相关标准与职业安全防护要求，以及博特（BOTT）公开的产品技术资料与装配说明。
