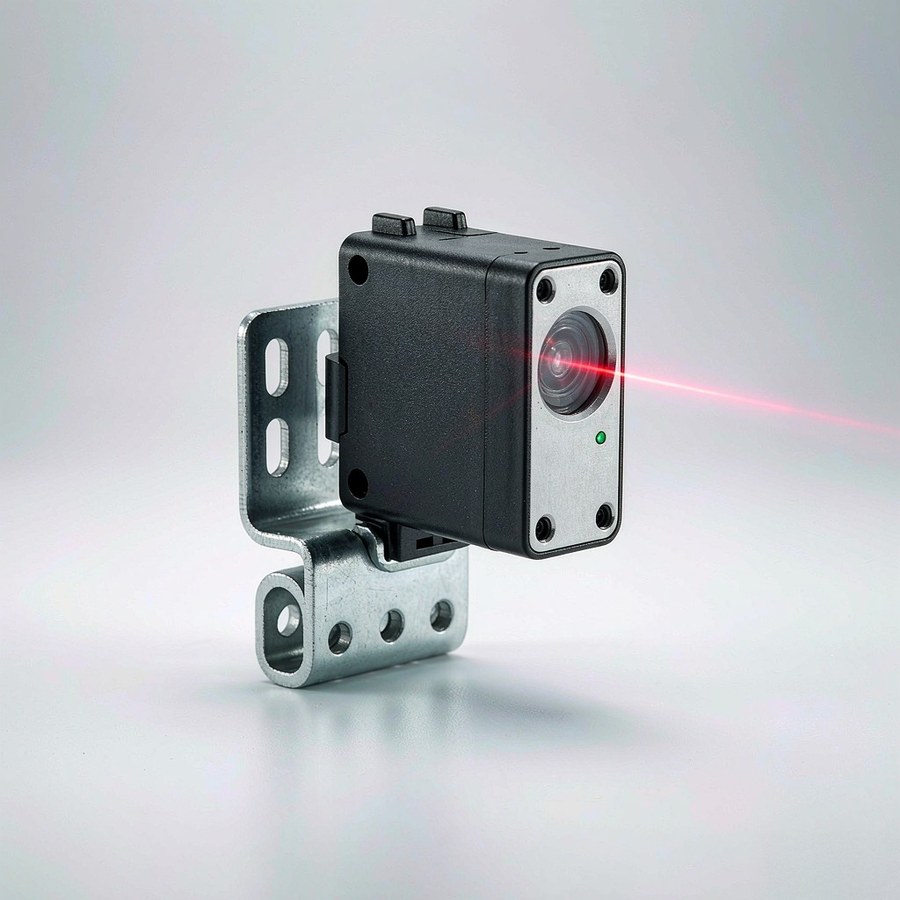

堡盟（Baumer）光电开关与检测传感器 对射反射式与激光测距

一、产品简介

光电开关通过发射光束并检测接收端光强变化判断物体有无，分为对射式、反射式与漫反射式三类。对射式的发射器与接收器分离，靠物体遮挡光路触发；反射式靠物体把光反射回接收器，需配合反射板；漫反射式直接接收物体表面的散射光，安装最省事但受颜色与表面状态影响。产线误动作多数不是传感器损坏，而是检测方式与物体特性、环境光、粉尘或安装距离不匹配。

二、产品特点

• 三种检测方式：对射式检测距离远且抗污染，反射式抗反光，漫反射式安装便捷
• 背景抑制：漫反射型可设定抑制背景，只对设定距离内的物体响应
• 激光测距：激光型光斑小、精度高，适合小件检测与精确定位
• 输出形式：NPN 与 PNP 可选，便于与不同控制器输入类型匹配
• 防护与指示：常见 IP67 结构，带动作与稳定指示灯便于现场调试

三、规格参数（典型规格）

• 检测方式：对射式、反射式、漫反射式与激光测距型
• 检测距离：按检测方式区分近距离与远距离规格
• 光源类型：红光、红外与激光，按光斑与精度要求选择
• 响应时间：按产线节拍选择，高速计数需选响应更快的规格
• 输出形式：NPN、PNP 及常开常闭可选

四、行业应用

• 流水线物体检测：到位与通过判断
• 位置定位：挡块、缺口与标记的定位
• 计数：包装、瓶装与零部件的数量统计
• 液位检测：透明或半透明容器的液位限位

五、选购指南

• 先确定检测方式再定检测距离，避免用漫反射替代对射式后受物体颜色影响
• 物体为透明、反光或黑色时，优先考虑对射式或带背景抑制的漫反射型
• 核对输出形式与控制器输入类型，NPN 与 PNP 接错会导致信号无法读取
• 响应时间要匹配产线节拍，高速计数场合不能按普通检测型选
• 粉尘、水雾与强光环境需关注防护等级与抗光干扰能力

六、常见问题

问：光电开关在产线上频繁误动作，如何排查？答：按顺序查四步。先看检测方式是否匹配物体，用漫反射检测黑色或高反光物体容易漏检。再看安装距离与角度，是否落在标称检测距离内、光轴是否对准。第三看环境，粉尘、水雾、油污附着镜面以及相邻传感器串扰都会造成不稳定。

问：NPN 与 PNP 输出有什么区别，接错会怎样？答：区别在于输出管的导通方向。NPN 输出在动作时把信号端拉到负极，适合输入公共端接正极的控制器；PNP 输出在动作时把信号端拉到正极，适合公共端接负极的输入电路。接错后典型表现是信号始终为高电平或始终不动作，容易被误判为传感器损坏。

问：标称检测距离能直接使用吗？答：标称值是在标准条件下的数值，实际可用距离要打折。漫反射型对黑色、粗糙或倾斜表面的检测距离明显缩短；对射式受镜面污染影响，粉尘环境需留出余量；环境光与温度也会影响灵敏度。稳定性要求高的场合应现场实测最小可靠检测距离。

七、采购与服务

检测环节的稳定性直接影响产线节拍与成品率，光电开关的选型关键不在参数高低，而在检测方式与现场条件的匹配。堡盟光电开关与检测传感器覆盖对射式、反射式、漫反射式与激光测距型，可按物体特性与节拍要求配置。摩比工品提供堡盟光电开关、光电传感器及安装支架的询价与选型对接，可按检测距离与安装空间给出配置建议；如需现场调试指导或解决误动作问题，欢迎联系平台客服获取技术资料与交期信息。
