伺服轴定位不准，换了电机、调了参数仍未解决，最后查到编码器分辨率不足，低速段反馈脉冲太稀疏。这类问题的根源往往不在编码器本身，而在选型时只比了分辨率，没有把转速、安装空间与现场环境放在一起对。编码器装在电机轴或设备轴上，接口或机械形式定错，轻则信号不稳，重则整条控制链路要改线重来。

一、编码器在设备上承担什么角色

编码器把轴的角度位置或转速转换成电信号，交给控制器做闭环反馈。常见用途有三类：给伺服电机做速度与位置闭环；给普通电机加装测速反馈，配合变频器调速；给丝杠、回转台等机械做位移测量。三类用途对分辨率、响应频率与抗振能力的要求差别很大。先明确它装在哪一环、反馈给谁，后面几项参数才有判断依据。

二、增量式与绝对值式的本质差别

增量式输出脉冲，控制器靠计数推算位置，断电后位置信息丢失，重新上电要回零。绝对值式每个位置对应唯一编码，断电后仍能读出当前角度，多圈型还能记住圈数。设备每次开机必须回零、或者回零动作会撞到工件，应优先考虑绝对值式；只做转速监测、本来就有固定回零行程的场合，增量式接线更简单，成本也更低。

三、分辨率与精度容易被混为一谈

分辨率指每转发出的脉冲数或数据位数，决定理论上的最小分辨单位；精度指实际位置与读数的偏差，由码盘刻线质量、装配偏心与信号处理共同决定。分辨率买得再高，机械端的偏心与联轴器间隙不解决，重复定位精度也上不去。低速段要求反馈平稳时，更要看低频响应与信号细分方式，不能只比样本上的位数。

四、输出接口必须与控制器对齐

接口一侧要对上控制器的接收规格，常见有推挽、集电极开路、线驱动以及各类总线与以太网形式。线驱动适合长距离、高频脉冲传输，抗干扰能力较好；推挽适合中短距离。总线型能减少电缆芯数并读出诊断信息，但要求控制器带对应主站。定接口前先翻控制器手册，确认支持的信号类型与最高接收频率，再反推编码器的输出配置。

五、机械安装形式与轴连接

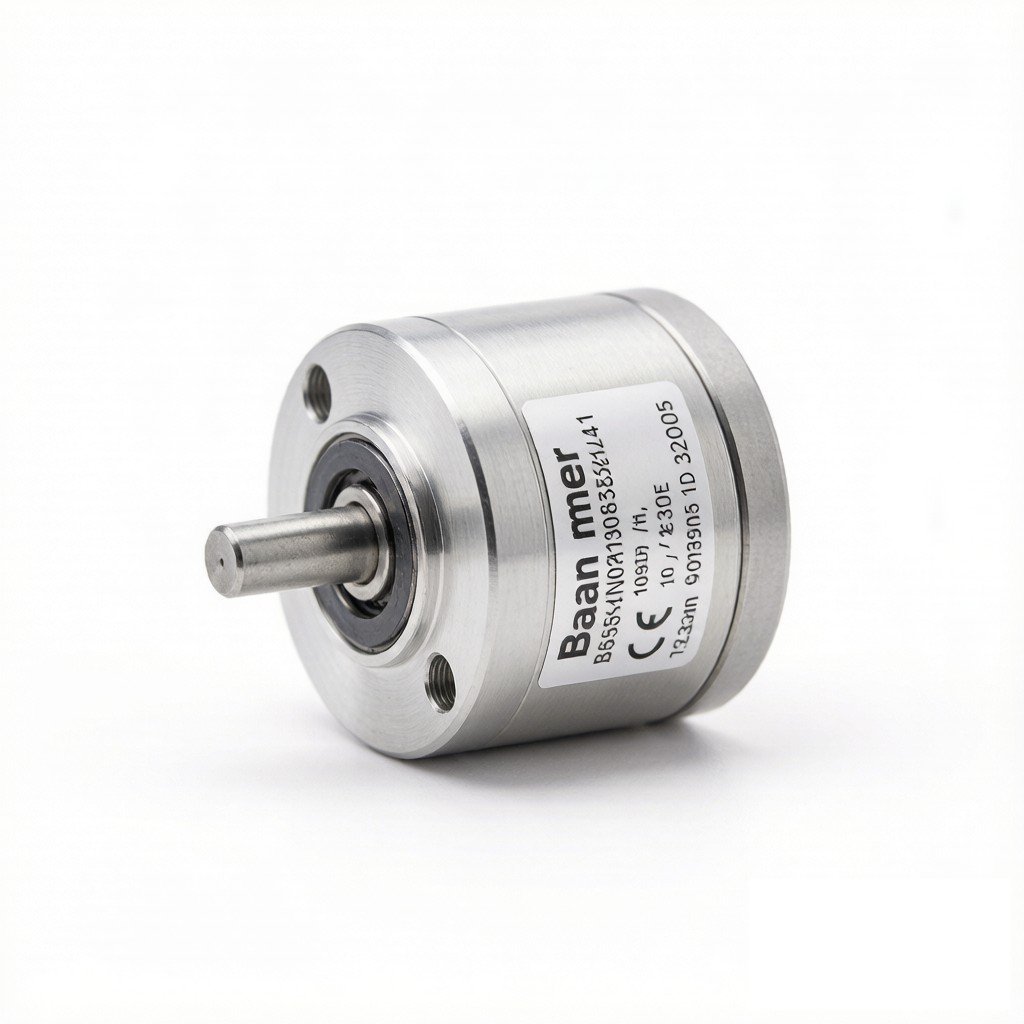

按连接方式常见实心轴、空心轴与半空心轴。实心轴通过联轴器连接，对同轴度要求高，安装时要控制径向与角度偏差；空心轴直接套在被测轴上，省去联轴器、结构紧凑，但要核对轴径公差与夹紧方式是否可靠。带弹簧片的浮动支架可吸收少量偏摆，减轻轴承负担。轴径、法兰尺寸与出线方向这三项要逐一核对，缺一项都可能装不上。

六、防护与环境耐受怎么定

编码器属于精密件，最怕粉尘、切削液和振动。有冷却液喷淋的机床应选密封结构完整、防护等级较高的型号；金属粉尘或油雾环境要关注壳体接缝与出线口处理。环境温度高的位置要核对允许温度范围，必要时加隔热或引出安装。轴端能承受的径向与轴向载荷有上限，皮带轮或齿轮直接压在编码器轴上会明显缩短寿命，传动件应另有支撑。

七、动手选型前先量这五项

• 被测轴的实际直径与可用的轴向、径向空间
• 最高转速与常用的工作转速区间
• 控制器支持的信号类型与最高输入频率
• 现场粉尘、水汽、油污与温度情况
• 电缆走线距离与屏蔽接地的条件

五项量清楚，可选范围会立刻收窄。量轴径要用卡尺测实际尺寸，不能照图纸标注直接采信，旧设备的轴往往已经磨损，与原始公差对不上。

八、与控制器和机械端的配套核对

型号初步定下后还要确认三件事：电缆长度与屏蔽方式，脉冲信号走长线时屏蔽层建议单端接地，避免形成地环路；机械端联轴器的允许偏差与编码器轴的许用载荷是否匹配；设备回零方式与编码器的零点标记能否对应。总线与以太网型还要核对通讯周期与控制器扫描周期的关系，周期设得过小反而容易丢包。

九、到货验收与安装后检查

到货先核对型号、分辨率、接口类型、轴径与出线方向是否与订单一致，再看外观有无磕碰、轴端有无弯曲、手转是否顺滑无异响。安装时不得敲击轴端，联轴器螺栓按对角顺序逐步拧紧。通电后用示波器或控制器自带的监视功能看波形是否规整、有无丢脉冲，低速手动盘车观察数值变化是否连续，两项都正常再接入生产运行。

十、常见使用误区

最常见的误区是只比分辨率不看接口，买回来接不上控制器。其次是忽略同轴度，用刚性联轴器直连，运行几个月后先坏的是编码器轴承。第三是装在强振动位置又不做减振，信号出现随机跳变。第四是用普通多芯线传高频脉冲，干扰一大就丢计数。这几项都能在选型与安装阶段提前避开，比事后换件省事得多。

十一、常见问题

问：增量式编码器能不能加装电池实现断电记忆？

答：加电池只能维持计数器供电，属于外部补救方案，可靠性受电池与电路影响，长期停机会失效。要求断电后保持位置精度的场合，直接选绝对值式更稳妥。

问：同样分辨率的编码器，为什么现场表现差别明显？

答：分辨率只是理论刻度，实际表现还受安装同轴度、信号线屏蔽、供电质量与控制器接收频率影响。其中安装偏心带来的误差最容易被忽略，装好后低速盘车观察数值连续性即可初步判断。

问：编码器电缆可以自己延长吗？

答：不建议随意加长。脉冲频率高时电缆的分布电容与阻抗会影响波形，需要延长应选用配套电缆或符合要求的屏蔽对绞线，并把屏蔽与接地按规范处理，接完重新确认波形。

问：编码器外壳温热正常吗？

答：轻微温升属正常，明显烫手要先查供电电压是否偏高、负载电流是否超标、轴端是否承受了额外载荷。长期高温会加速内部元件老化，出现温升异常应停机检查，不要带病运行。

十二、结语

编码器的判断顺序是：先定用途与位置反馈方式，再按控制器确定接口，最后核对机械尺寸与现场环境。五项现场数据量准了，选型就不再靠猜。安装阶段的同轴度与电缆屏蔽，对使用效果的影响往往超过型号本身。建议设备改造前先把轴径、转速与控制器接口整理成一份清单，再对照样本逐项确认。
