变频器电缆屏蔽连接与共模噪声：接地与轴承电流

变频器输出侧的问题很少出在电机能不能转，而出在转起来之后带进来的干扰。输出电压是高频 PWM 脉冲，每一拍开关都在电机电缆与地之间充放一次寄生电容，形成共模电压与高频漏电流。这条电流需要一条低阻抗的回流路径，路径不对就会沿着机柜、桥架、传感器电缆与轴承寻找通路，表现为编码器计数跳变、称重信号漂移、通讯偶发丢包，甚至电机轴承在数月内出现搓板状磨损。现场常见的做法是换一根更粗的电缆或加装磁环，效果时好时坏，原因是没有处理屏蔽层的连接方式——屏蔽层若只用一根导线引出接地，高频下引线电感使阻抗急剧上升，屏蔽层形同虚设。本文从共模噪声的三类表现入手，梳理 PWM 输出的共模电压与漏电流路径、电缆屏蔽的连接工艺、关键参数与判据、诊断方法、安装整改要点、维护排查以及常见误区，供电气与调试人员建立判断顺序。

一、问题的界定：共模噪声的三类表现

共模噪声的影响按现象可分为五类，指向的耦合路径不同。

• 信号侧受扰：模拟量漂移、编码器跳变、通讯偶发丢包。
• 电机侧损伤：轴承出现搓板状纹路，润滑脂变色发黑。
• 电网侧传导：同一电源上的其他设备误动作，漏电保护器误跳。
• 辐射超标：机柜附近设备受扰，整机在辐射测试中超出限值。
• 间歇性故障：与变频器启停或输出频率相关，时有时无。

五类表现的共同点是与变频器的工作状态相关，这一点可与元件故障区分：元件故障多为稳定复现，干扰问题随启停与频率变化。信号侧受扰多与屏蔽层连接不良或信号电缆与动力电缆并行敷设相关；电机侧损伤说明共模电流已通过轴承形成通路，属于较严重的阶段；电网侧传导多与滤波器接地不良相关；辐射超标多出现在输出电缆未屏蔽或屏蔽层未两端接地的场合；间歇性故障说明耦合路径随工况变化。先按表现定位路径，再决定整改哪一段，避免一上来就更换设备。

二、原理：PWM 输出的共模电压与高频漏电流

变频器输出采用脉冲宽度调制，直流母线电压以高频开关的方式加在电机三相上。三相电压之和在理想对称条件下为零，但开关瞬间三相不可能完全同步，加上电缆与电机绕组对地的寄生电容，输出对地形成一个幅值跳变的共模电压源。这个共模电压通过寄生电容对地充电，产生高频漏电流，电流幅值随电缆长度与开关频率上升，因为电缆越长、寄生电容越大，开关频率越高、充放次数越多。共模电流必须回到变频器的直流母线侧，路径越短、阻抗越低，问题越小；路径不当时，电流会沿着机柜结构、桥架、传感器屏蔽层或电机轴承寻找低阻抗通路，所经之处即产生干扰或损伤。屏蔽层的作用就是为这条电流提供一条受控的、紧贴导体的回流路径，而屏蔽效果取决于连接的连续性，不取决于截面积。一段长引线接地的屏蔽层，在高频下的阻抗可能比不接地更高，因为引线本身成了电感。

三、结构与参数要点

参数需要成组核对，单项数值不足以判断系统是否存在风险。

• 电机电缆类型：对称三芯加同心屏蔽层，优于三芯加独立地线。
• 屏蔽层覆盖率：编织或铝箔加编织，覆盖率影响高频泄漏程度。
• 接地方式：两端三百六十度环状搭接，电机侧与变频器侧都要做。
• 电缆长度：长度增加使寄生电容与共模电流同步上升。
• 开关频率：频率越高，共模电流的充放次数越多。
• 输出电抗器与 dv/dt 滤波器：抑制电压上升率与共模分量。
• 共模扼流圈与磁环：增加共模路径阻抗，需整套穿绕。
• 轴接地环与绝缘轴承：改变轴承电流的流通路径。

电缆类型与长度是最基础的两项。对称三芯结构使三相到屏蔽层的距离相等，共模分量相互抵消；三芯加独立地线的结构则使地线与相线距离不等，共模分量难以抵消。电缆长度与开关频率共同决定共模电流幅值，长电缆加高开关频率是干扰最严重的组合，此时单纯依靠屏蔽往往不足，需要配合输出电抗器或 dv/dt 滤波。共模扼流圈必须让三相与回流路径一起穿绕，只穿单根或两相会因磁通不平衡而饱和，失去作用。

四、屏蔽层连接工艺与常见缺陷

屏蔽层的连接质量决定整改成败，而缺陷几乎都发生在接头处。合格的连接是三百六十度环状搭接：用金属夹环或专用屏蔽端子把屏蔽层整圈压紧在电机接线盒的金属壳体或变频器的接地板上，接触面积大、阻抗低。常见缺陷有五类：一是猪尾线，把屏蔽层拧成一股用一根导线引出接地，低频尚可，高频下引线电感使阻抗急剧上升；二是单端接地，只在变频器侧接地而电机侧悬空，屏蔽层无法形成回流路径；三是剥离过长，接头处屏蔽层被剥掉一大段，暴露段成为发射天线；四是搭接面有涂层，机柜面板的漆层或阳极氧化层未去除，接触电阻随氧化加剧而上升；五是屏蔽层在中间被切断或从电缆中间引出，破坏了连续性。此外还有一类隐性缺陷：屏蔽层与夹环之间夹入了电缆外护套的残片，外观紧固而实际只有点接触，用毫欧表测量才能发现。

五、典型应用场景

不同工况对屏蔽工艺与滤波配置的要求差别明显。

• 长距离电机供电：数十米以上的电缆，共模电流幅值大，屏蔽工艺要求高。
• 多电机并联驱动：多台变频器同柜，共模电流叠加，干扰更复杂。
• 精密称重与检测工位：微弱信号回路，对共模干扰极敏感。
• 起重与输送设备：电缆随机构移动，屏蔽层易在弯折处疲劳断裂。
• 大功率风机水泵：开关频率低但电流大，低频共模分量明显。
• 防爆与潮湿环境：接线盒空间受限，屏蔽搭接常被简化处理。

场景差异决定了整改重点。长距离供电应优先缩短电缆或加装输出电抗器，屏蔽工艺只是必要条件；多电机并联驱动需要统一接地母排，避免各柜之间的地电位差形成环流；精密信号工位应把信号电缆与动力电缆分槽敷设，交叉处垂直通过。部分品牌如 ABB 的变频器技术资料中会同时给出电缆长度限值、推荐屏蔽形式与配套滤波器选型，这类成组数据可直接用于判断现有配置是否超出无滤波器运行的边界。

六、诊断方法与判据

判断干扰来源应做可重复的测量，而不是凭现象猜测。

• 共模电流测量：用钳形电流表夹住三相与地线整体，读取共模分量。
• 轴电压测量：用碳刷或专用探头接触轴端，测量轴对地电压。
• 屏蔽层连续性：用毫欧表测量两端搭接点之间的电阻，判断接触质量。
• 示波器观察：观察输出相电压的上升沿与过冲，判断电压上升率水平。
• 分段排除：临时断开某段信号电缆屏蔽，观察干扰是否变化，定位耦合路径。
• 接地阻抗检查：测量机柜接地母排到接地极的阻抗，确认回流路径。
• 频率扫描：改变开关频率，观察干扰幅值是否随之变化。

共模电流测量是最直接的判据，用钳形表同时夹住三根相线与地线，正常时应读到较小的残余值，若数值明显偏大，说明共模路径阻抗偏低或屏蔽失效。屏蔽层连续性用毫欧表测量两端搭接点之间的电阻，可发现夹环夹入护套残片这类隐性缺陷。轴电压测量用于判断轴承电流风险，电压幅值较高且伴随高频成分时应考虑加装轴接地环。分段排除是最实用的定位手段：临时断开某一段的屏蔽接地，观察干扰是否消失，若消失说明该段是耦合路径，而非屏蔽本身的问题。

七、安装与整改要点

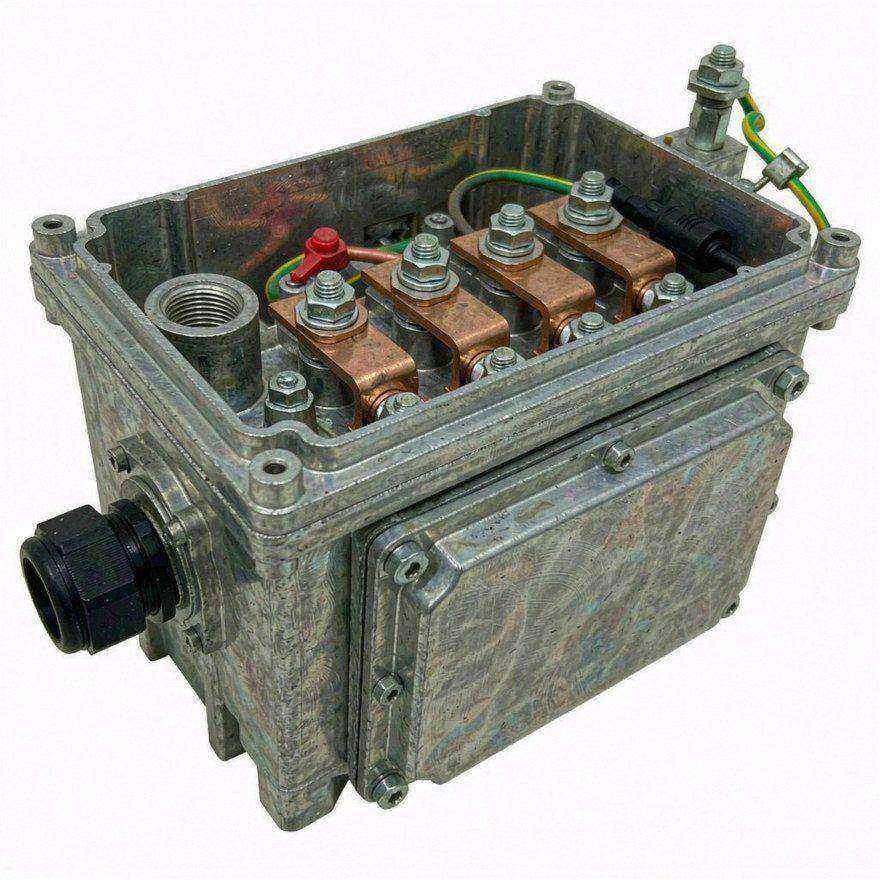

整改应按回流路径、电缆布置、滤波措施的顺序推进。先建立低阻抗回流路径：变频器与电机之间采用带同心屏蔽层的对称电缆，屏蔽层在两端做三百六十度环状搭接，电机侧接到接线盒金属壳体，变频器侧接到保护接地端子或专用屏蔽板，搭接前去除涂层并做防腐处理。再处理电缆布置：动力电缆与信号电缆分槽敷设，无法分开时保持足够间距，交叉处垂直通过，避免长距离并行；动力电缆不盘成环形，多余长度应剪短而不是绕圈存放，绕圈会形成天线。然后考虑滤波措施：电缆长度超出制造商给出的无滤波器运行限值时，加装输出电抗器或 dv/dt 滤波器；干扰仍存在时在信号侧加装共模扼流圈或铁氧体磁环，磁环须让去线与回线同时穿过。最后处理电机侧：轴承电流风险较高时加装轴接地环或改用绝缘轴承。每一步整改后都应复测共模电流，确认措施有效，避免一次改多处而无法判断哪一项起作用。

八、维护与故障排查

变频系统的干扰问题往往在投运初期不明显，随运行时间逐渐显现，原因多为屏蔽连接的退化。移动设备的电缆在弯折处反复受力，屏蔽编织层会逐渐断丝，外观完好而导电性下降，这类损伤应通过定期测量屏蔽层电阻发现，而不是等到故障出现。接线盒内的搭接点在潮湿与振动环境下会氧化松动，表现为接触电阻上升，检修时应复紧并检查是否仍有涂层隔离。接地母排的螺栓松动会造成整个机柜的回流路径阻抗上升，是多次整改无效时的常见原因。此外，改造或扩容时新增的电缆若未按原工艺做屏蔽搭接，会破坏原有系统的平衡，因此任何新增动力电缆都应纳入同一套搭接规范。排查顺序建议为屏蔽连续性、接地阻抗、电缆布置、滤波配置，前三项无效时再考虑更换设备。

九、常见问题FAQ

问：屏蔽层只在变频器侧接地，能不能抑制干扰？

答：对高频共模电流基本无效。共模电流需要一条从电机侧回到变频器侧的闭合路径，只在一端接地时屏蔽层无法构成回路，电流改走机柜与桥架。正确做法是两端都做三百六十度环状搭接，让屏蔽层成为受控的回流通道。

问：加了磁环为什么有时反而没有改善？

答：常见两种原因。一是磁环只穿了单根或两相，共模磁通无法抵消，磁环迅速饱和；二是磁环装在信号侧而干扰实际从动力侧辐射耦合，位置不对。磁环应让去线与回线同时穿过，或选用专为共模设计的扼流圈，并先用分段排除确认耦合路径再决定安装位置。

问：电机轴承出现搓板状纹路，与变频器有关吗？

答：关系密切。PWM 输出的共模电压在轴上感应出轴电压，电压超过润滑油膜击穿阈值时形成放电电流，长期作用在滚道上造成周期性电蚀，形成搓板状纹路。可通过测量轴电压判断，处理方向是加装轴接地环、改用绝缘轴承，并从源头降低共模分量。

问：电缆长度超过限值就必须加输出电抗器吗？

答：应以制造商给出的限值为依据。超过无滤波器运行的允许长度后，共模电流与电压反射都会明显加剧，仅靠屏蔽难以抑制。是否加装、加装电抗器还是 dv/dt 滤波器，应结合电缆长度、开关频率与电机绝缘等级综合判断，并复测共模电流确认效果。

十、结语与资料获取

变频器带来的噪声问题，本质是共模电流找不到受控的回流路径。屏蔽层的作用不是挡住辐射，而是把电流约束在紧贴导体的通道里，因此连接方式比截面积更重要：两端三百六十度环状搭接是有效的前提，猪尾线与单端接地在高频下几乎不起作用。整改的顺序应是回流路径、电缆布置、滤波措施，每改一步复测一次共模电流，才能判断措施是否有效。ABB 的变频器技术资料中，电缆长度限值、推荐屏蔽形式与配套滤波器选型通常成组给出，配合本文的判据可用于判断现有配置是否需要加装滤波。若需核对具体系列的接地端子位置或滤波器选型规则，可查阅对应型号的硬件手册与电磁兼容安装指南。
