激光标线投影到倾斜面的误差：角度偏差与距离放大

用激光标线仪在墙面或地面上投出一条基准线，看起来是把一条几何直线搬到了现场，实际上投出的是一个光平面与接收面的交线。交线的位置由光平面的姿态和接收面的姿态共同决定：光平面真正水平时，它与竖直墙面的交线才是水平线；一旦仪器倾斜、光平面与机身基准不平行，或接收面本身是斜面，交线就带上倾角。倾角在小角度下看似微不足道，但偏差随投影距离线性放大，十米之外每米一毫米的误差就是一厘米。现场常见的争论——线到底是斜的还是墙本身不平——多数源于没有把这两类姿态分开。本文从投影线偏离的三类来源入手，梳理光平面与接收面交线的几何关系、误差放大规律、关键参数与判据、检测方法、安装与校准要点、维护排查以及常见误区，供放线与安装人员建立判断顺序。

一、问题的界定：投影线偏离的三类来源

线偏离基准时，来源可分为三类，区分方法各不相同。

• 仪器未真正水平：超出自动补偿范围，光平面带固定倾角。
• 光平面与机身基准不平行：出厂校准漂移或受跌落冲击后出现。
• 接收面本身倾斜：交线随面变化，被误判为仪器误差。
• 投影距离过大：微小角度误差按距离放大。
• 支架下沉或松动：偏差随时间缓慢漂移。

三类的区分依靠换向试验与距离偏差记录。仪器未水平时，光平面相对水平面有固定夹角，绕竖轴旋转一百八十度后，远处同一点上的线会跳到另一侧；光平面本身水平而安装高度不对时，旋转后线仍在同一高度，只是整体偏高或偏低；接收面倾斜时，同一台仪器在同一位置投到不同墙面上的线高度不同，而投到同一竖直面上的线始终水平。先做换向试验，可以把仪器问题与面问题分开，这是后续所有判断的前提。

二、原理：光平面与接收面的交线

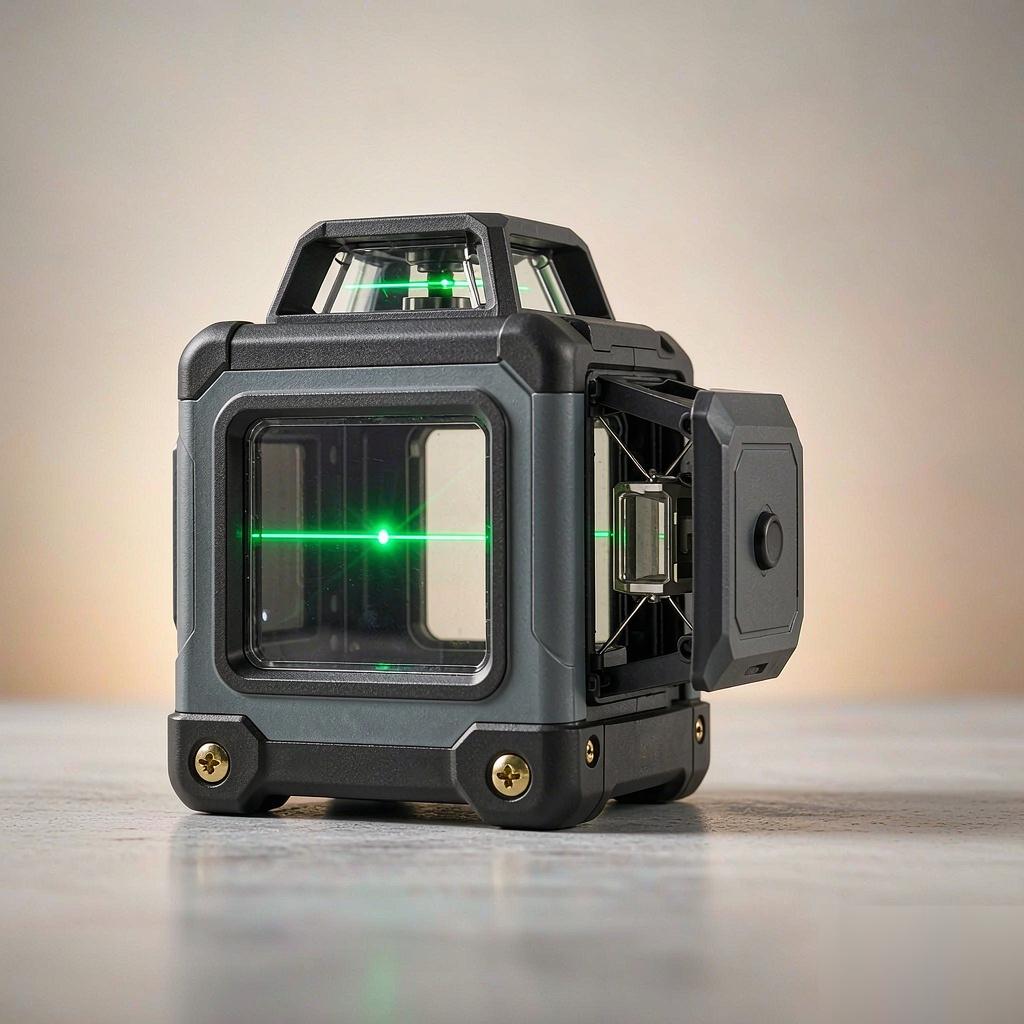

激光标线仪内部是一只发出扇面光束的二极管配合柱面镜，形成一个薄光平面。水平光平面与竖直平面的交线是水平线，这一性质与墙面是否平行于仪器无关；水平光平面与倾斜面的交线则沿该面的倾斜方向延伸，倾角等于该面与竖直方向的夹角。因此判断线是否水平，前提是接收面竖直。若仪器整体倾斜角为某个小角度，光平面随之倾斜，与竖直面的交线倾角在小角度近似下也等于该角度。误差的放大关系由几何直接给出：偏差等于投影距离乘以倾角的正切值，倾角一定时，距离加倍偏差加倍。这一关系解释了两个现场现象：短距离校核合格不等于远距离可用；把仪器挪近一点往往比反复微调更有效。自动找平依靠内部摆体在重力下复位，补偿范围通常只有几度，超出范围后摆体触底，仪器不再找平，此时指示灯可能仍亮，但输出已失去基准。

三、结构与参数要点

参数需要成组核对，单项数值不足以判断是否满足工位要求。

• 自水平补偿范围：超出即失去基准，需重新安置而非强行使用。
• 水平精度：以角度或每米偏差表示，两种口径需换算后比较。
• 光束发散角与线宽：决定远距离上中心位置的判读不确定度。
• 有效工作半径：与线宽、亮度共同限制可用距离。
• 激光等级：决定使用距离与现场防护要求。
• 旋转速度：旋转激光的线连续性影响目视与接收器读数的稳定性。
• 微调与锁紧机构：影响校准值的保持能力与重复性。
• 正交平面误差：双平面机型需核对两个平面的垂直度。

精度标注的口径最易出错。以角度给出的数值要乘以距离才能得到偏差，以每米偏差给出的数值直接与距离相乘。标称精度通常对应特定温度与特定距离，超出有效半径后线宽增大，中心判读的不确定度可能已经超过仪器本身的精度指标，此时继续延长距离没有意义。双平面机型还要额外核对两个平面的垂直度，因为管道支架、龙骨这类需要同时使用两个平面的作业，垂直度误差会与倾角误差叠加。

四、误差来源：光学、机械与安置

误差可分三层。光学层包括光束发散造成的线宽增大与亮度不均，线宽在远处可达数毫米，取中心时人为误差随之增大；二极管老化使亮度下降，在强环境光下更难判读。机械层包括摆体轴承的摩擦与回中滞回，表现为同一位置反复安置时读数不完全重复；机身与支架的连接面若有毛刺或涂层，锁紧时会产生微小扭转，松手后缓慢回弹。安置层包括三脚架在软地面上的下沉、地面振动、风载引起的晃动，以及仪器未预热就取读数。温度也参与其中：从低温环境搬到温暖车间，光学件表面结露，线宽与亮度同时劣化，等待均温后才恢复。把这些层次分开，才能判断误差是一次性的安置问题还是持续性的校准问题。

五、典型应用场景

不同工况对倾角误差的敏感程度差别明显。

• 吊顶龙骨安装：投影到楼板底面，楼板本身的不平整会被误读为线的偏差。
• 设备基础找平：地面有坡度时，线到地面的距离不能直接作为水平依据。
• 幕墙与隔墙放线：投影距离长，角度误差放大最明显。
• 管道支架定位：需要同时使用两个正交平面，垂直度误差叠加。
• 大空间地坪施工：旋转激光配合接收器，覆盖半径大但对漂移敏感。
• 既有建筑改造：原结构面倾斜，基准需从结构而非装饰面提取。

场景之间的差异说明同一台仪器不能照搬用法。近距离的吊顶作业可以容忍较小倾角，远距离的幕墙放线必须先把距离压到有效半径内，或在中间设置转站。部分品牌如莱泽（Laserliner）在技术资料中会同时给出自水平范围、每米偏差与有效半径，这类成组给出的数据可直接用于判断某个投影距离上是否还具备所需精度。

六、诊断方法与判据

判断偏差来源应做可重复的试验，而不是凭目视感觉。

• 换向试验：原地绕竖轴旋转一百八十度，观察远处同一点上的线是否跳变。
• 双位置比对：在同一面墙的两个相距位置各投一次，比较同一高度标记。
• 对边测量：在两面相对的墙上投线，用钢尺量取线到同一结构基准的距离。
• 水准仪对照：与光学水准仪或连通水管比对同一基准，排除仪器问题。
• 接收器线性检查：旋转激光在不同距离读取，绘制距离与读数关系。
• 重复安置试验：同一位置反复拆装三次，比较读数离散程度。
• 预热与均温：冷机与预热后的读数分别记录，判断是否为温度效应。

换向试验是最有价值的单项检查。旋转后线跳到另一侧，且跳变量约为原偏差的两倍，说明光平面与水平面存在夹角，可按跳变量除以两倍距离估算夹角；旋转后线仍在同一高度，说明光平面水平，偏差来自安装高度或结构基准本身。重复安置试验的离散程度反映机械回中能力，若离散度接近标称精度，说明该仪器的余量已被安置误差吃掉，远距离作业不宜依赖。

七、安装与校准要点

校准应按安置、粗调、找平、验证、锁紧的顺序推进。先把仪器放在稳固基座上，避开人员走动与设备振动的位置，软地面应加垫板；打开电源后等待摆体稳定，通常需要数秒，冷机状态下不要立即取读数。粗调阶段用底部的调节脚把气泡或电子水平指示调到中心附近，让自动找平在补偿范围内接管，超出范围时仪器无法纠正，只能重新调平。验证阶段用换向试验与双位置比对确认光平面姿态，两项都合格后再进入作业。锁紧时动作要轻，避免扭转机身，锁紧后复测一次，确认读数未变。远距离作业应尽量把投影距离控制在有效半径的一半以内，或在中间设置转站，把一次长距离投影拆成两段短距离投影，误差按段累积而非按全长放大。

八、维护与故障排查

激光标线仪的精度衰减多与冲击、污染与电源相关。跌落或碰撞后，摆体轴承与光学件的相对位置可能改变，表现为换向试验跳变量突然增大，此时必须重新校准，不能靠调节脚补偿。出光窗口的积尘与油污使线宽增大、亮度不均，判读中心时误差上升，用镜头纸配合无水乙醇沿单一方向擦拭即可，避免干擦划伤镀膜。电池电压下降时亮度降低，部分机型的摆体驱动也会变弱，表现为找平时间延长或反复闪烁，此时应更换电池而非反复按补偿键。存放时应取出电池，避免漏液腐蚀触点；长期不用后首次使用，建议先做一次换向试验再投入作业。对用于验收的仪器，建议按固定周期送校并保留校准记录。

九、常见问题FAQ

问：墙面本身是斜的，投出的线还能当作水平基准吗？

答：可以。水平光平面与竖直面的交线始终水平，与墙面是否平行于仪器无关，斜墙上的线仍然是水平线。真正受影响的是墙面与竖直方向夹角过大时，交线的可见范围与线宽会变化，且从侧面观察容易产生视觉错觉，判读时应正对墙面而不是斜视。

问：自动找平指示灯正常，为什么远距离投影仍有明显偏差？

答：指示灯只表示摆体在补偿范围内，不表示光平面与机身基准完全平行。出厂校准漂移、跌落冲击或长期使用后的轴承磨损都会造成残余夹角，这类误差在小距离上不显眼，按距离放大后变得明显。做一次换向试验即可判断。

问：线宽随距离变粗，取中心时怎么减少人为误差？

答：用标尺或接收器读取线宽的两个边缘，取平均值作为中心，比目视估计中心更稳定；旋转激光可用接收器代替目视，读数分辨率更高。同时应把距离控制在有效半径内，线宽过大时即使取中心，不确定度也已超过仪器精度。

问：仪器摔过一次，需要立即送校吗？

答：建议先做换向试验与双位置比对。若跳变量与标称精度相符且重复安置离散度正常，可继续使用并缩短复校周期；若跳变量明显增大或读数不重复，说明内部基准已变，应送校。用于验收测量的仪器，冲击后不宜仅凭一次试验判定合格。

十、结语与资料获取

激光投影标线的精度问题，本质是光平面姿态与接收面姿态的分离。光平面水平时，竖直面上的交线必然水平，斜面上的交线随面变化；光平面倾斜时，偏差按距离乘以倾角放大，距离越长越不能容忍微小夹角。换向试验与距离偏差记录这两项检查，足以把大部分现场争议定位到仪器、安置或结构基准。莱泽（Laserliner）的标线与旋转激光产品资料中，自水平范围、每米偏差与有效半径通常成组给出，配合本文的判据可直接用于工位适用性判断。若需核对具体型号的补偿范围或接收器读数方式，可查阅对应系列的技术手册。
