条码扫描景深与表面反光：读码不稳的成因与判定

条码扫描在现场最常见的问题不是完全读不出码，而是同一个码在某个位置能读、换个位置或换一种标签就时读时不读。这类不稳定通常落在两件事上：扫描器在该距离上能否形成足够清晰的像，以及标签表面的反射特性是否让黑白模块之间的对比度塌陷。前者是光学几何问题，后者是材料与光照问题，两者的表现都是读码率下降，处置手段却完全不同。把两类成因分开，才能避免一味加大光源功率或反复更换扫描器而问题依旧。本文从读码不稳的三类形态入手，梳理景深与焦深的关系、表面反光的类型、光源与偏振的选用、关键参数与判据、调试顺序、维护排查以及现场常见的判断误区，供产线与仓储现场建立排查路径。

一、问题的界定：读码不稳的三类形态

读码失败按现象可分为五类，区分方法各不相同。

• 距离敏感：只在某一距离区间内可读，靠近或远离都失败。
• 角度敏感：正对可读，倾斜即失败，或反之。
• 标签敏感：同一位置换一种标签材质就不读，纸质可读而覆膜不读。
• 速度敏感：静止可读，输送线运行时读不到。
• 批次漂移：同一台设备几个月后读码率逐步下降。

五类形态指向不同的原因。距离敏感多与景深和焦点的位置有关，条码落在清晰成像区之外，边缘模块被模糊抹平；角度敏感多与镜面反射相关，标签表面的定向反射把光直接送回镜头，模块之间的亮度差被压缩；标签敏感说明问题在材质，覆膜、亚光膜与金属拉丝面的反射分布差别很大；速度敏感与曝光时间和运动模糊相关；批次漂移多为镜头污染、光源衰减或标签供应商变更。先按现象归类，再谈参数调整，可以少走很多弯路。

二、成像原理：景深、焦深与模块分辨率

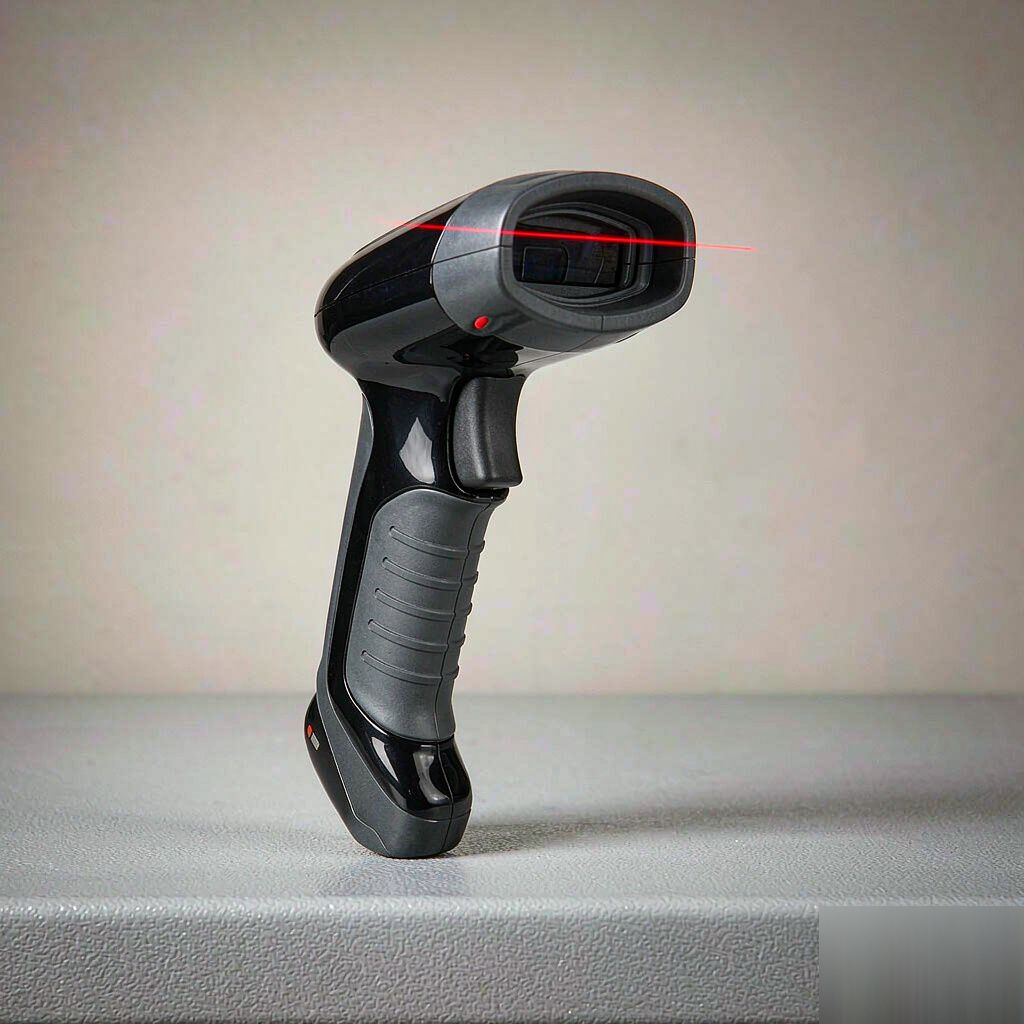

扫描器的成像质量由三个相互制约的量决定。景深是物方允许的离焦范围，即条码在多大距离区间内仍能形成可辨识的像；焦深是像方的对应概念，由光圈与像素尺寸决定；分辨率决定最小可辨识的模块宽度。三者之间存在取舍：光圈收小可以增大景深，但进光量下降，曝光时间延长，运动中的条码容易产生拖影；像素数提高可以改善分辨率，但单个像素的感光面积缩小，弱光下的信噪比下降。工程上的判断依据是模块宽度与像素的比值：一个模块在像面上至少占据若干个像素，边缘模糊后仍能分辨黑白过渡，读码算法才能稳定切片。这也解释了为什么同一条码在近距离可读、远距离失败——远距离时模块在像面上的投影缩小，落到像素以下，即使人眼看上去轮廓还在，算法已经无法分割。景深标称值通常对应某一分辨率与某一对比度条件，脱离条件引用没有意义。

三、结构与参数要点

选型与调试时需要同时看几组参数，单看一项容易误判。

• 传感器分辨率：以像素数表示，需与最小模块宽度对应换算。
• 景深范围：标注通常对应特定分辨率与对比度，需核对条件。
• 工作距离：镜头前端到标签的距离，与视场大小成比例。
• 视场宽度：决定可容纳的条码长度，长码需要更大视场。
• 光源类型与波长：红光、白光与红外对材质与油墨的响应不同。
• 偏振滤光：抑制镜面反射的有效手段，需与光源配合使用。
• 曝光时间：与输送速度共同决定运动模糊程度。
• 解码算法能力：对低对比度与破损码的容错程度差别明显。

这些参数彼此牵连。视场放大则单位面积上的像素减少，分辨率下降；工作距离拉远则同样视场需要更长焦距，景深随之收窄；曝光时间缩短可以冻结运动，但需要更强的照明补偿。现场常见的错误是只看工作距离而忽略视场与分辨率的换算，结果扫描器装到了标称距离上，实际模块宽度已经不足。选型时应先把最大条码长度、最小模块宽度与安装距离三项固定，再反推分辨率与景深要求，顺序反过来必然反复。

四、表面反光的类型与成因

反射特性决定标签进入镜头的光量分布，是读码不稳的主要来源之一。按表面形貌可分为四类。镜面反射出现在光面覆膜、光面纸与抛光金属上，入射光按反射角定向返回，若镜头恰在反射方向上，画面局部过曝，黑白模块同时被拉到饱和，对比度归零。漫反射出现在亚光纸与磨砂表面，光线向各方向均匀散射，成像对比度稳定，是最理想的读码表面。混合反射出现在半光面材料上，一部分定向反射叠加在漫反射之上，表现为局部亮斑随角度漂移。结构性反光出现在金属拉丝面、圆柱面与铸件表面，反射方向随位置连续变化，形成条带状亮区。此外还有两类与表面形貌无关但影响相同的问题：透明包装膜造成的二次成像，以及标签下方的底印刷图案透过薄标签形成的背景干扰。理解反射类型，才能判断该换光源角度、加偏振，还是该换标签材质。

五、典型应用场景

不同工况对景深与反光的敏感程度差别明显。

• 仓储出入库：托盘标签距离远、视场大，景深是主要矛盾。
• 产线在线检测：输送速度快，曝光时间与运动模糊成为限制。
• 金属件直接标记：激光打标或点阵标记对比度低，依赖照明角度。
• 覆膜包装：光面膜造成镜面反射，需要偏振或斜向照明。
• 圆柱面与曲面：反射亮带随转动移动，需要多角度或环形照明。
• 低温或高湿环境：镜头结露使成像整体发雾，读码率缓慢下降。

场景之间的差异说明同一台扫描器不能照搬参数。仓储场景可以牺牲速度换景深，产线场景必须优先保证曝光时间足够短，金属直接标记场景的重点在照明几何而不在分辨率。部分品牌如斑马（Zebra）在技术资料中会同时给出景深曲线与对应的最小模块宽度，这类成对给出的数据比单一标称距离更有参考价值。

六、诊断方法与判据

判断读码不稳的成因，应把可测的量记录下来再比较。

• 读码率：按同一批次统计首次读取成功率，作为基线指标。
• 景深实测：沿光轴逐步移动标准测试码，记录可读的最近与最远距离。
• 对比度观察：用调试软件查看灰度直方图，判断黑白峰是否分离。
• 反射角核对：计算光源入射角与镜头接收角，判断是否落在镜面方向。
• 曝光与增益：查看自动曝光是否长期处于上限，说明照度不足。
• 运动模糊估算：曝光时间乘以输送速度，与模块宽度比较。
• 镜头与窗口清洁度：目检并做擦拭前后的读码率对比。

实测景深是最有价值的单项检查。用标准测试码而非现场标签做基准，可以排除标签本身的差异；把实测的最近与最远距离与标称值比较，若明显收窄，说明镜头污染、光源衰减或焦距被误调。灰度直方图能直接反映对比度：黑白两峰分离清晰则问题在几何，两峰重叠则问题在光照与反射。曝光值长期顶在上限是照度不足的典型信号，此时提高增益只会放大噪声。三项数据合在一起，基本可以判断该调几何、调光照还是换标签。

七、安装与调试要点

调试应按几何、照明、算法的顺序推进，顺序颠倒会反复推翻前面的结论。先定安装位置：把扫描器装在条码出现概率最高的区域，并让光轴与标签表面法线成一定夹角，通常偏离十几度到三十度，使镜面反射方向避开镜头。再定工作距离与视场：按最大条码长度确定视场宽度，再反算所需工作距离与焦距，确认最小模块在像面上占据足够像素。然后处理照明：光面材料优先用偏振滤光配合偏振光源，曲面与金属件用低角度斜射或穹顶光，避免正面直射。接着设定曝光与增益，把曝光时间压到不产生明显拖影的上限，用照明补足亮度而非提高增益。最后调算法参数，包括码制使能、静区要求与容错等级，避免开启过多码制拖慢解码。每一步都应记录读码率，改动一项测一次，否则无法判断哪一项起了作用。

八、维护与故障排查

读码率随时间下降，多与污染、衰减与标签变更三类因素相关。镜头窗口与防护外窗的积尘会让成像整体对比度下降，油雾环境还会在窗口形成薄膜，表现为画面发雾、直方图两峰靠拢，定期擦拭即可恢复。光源的亮度随使用时长衰减，红外与白光的表现不同，若曝光值逐月上升，应检查光源输出。线缆与接插件接触不良会造成间歇性丢帧，表现为随机漏读而非稳定失败。标签供应商变更常被忽略：同一牌号的光面纸换成不同批次，表面光泽度变化就足以让原本可读的位置失效。排查时按窗口、光源、线缆、标签、参数五项逐一排除，每项都留一次读码率记录，避免凭印象判断。对关键工位，建议保留一张标准测试码作为定期验证的基准件，并记录每次的实测景深，形成可比较的趋势数据。

九、常见问题FAQ

问：加大光源功率能不能解决反光导致的读码失败？

答：通常不能，甚至会加重。镜面反射造成的失败不是光不够，而是局部过曝使黑白模块同时饱和。提高功率会让亮斑更亮、面积更大，对比度进一步压缩。正确方向是改变照明几何，让反射方向避开镜头，或加偏振滤光抑制定向反射分量。

问：标称景深与实际可读距离差很多，是什么原因？

答：先核对标称值的测试条件，景深通常对应特定分辨率、特定对比度与特定码制。若条件相符而实测明显偏窄，检查镜头窗口是否污染、焦距是否被误调、光源是否衰减，以及条码的模块宽度是否小于该距离下的可分辨极限。

问：同一台扫描器，纸质标签可读而覆膜标签读不到，该怎么处理？

答：这是典型的反射类型差异。覆膜表面接近镜面，定向反射强。可先尝试把扫描器倾角调整到反射方向之外，或改用偏振方案；若空间受限无法改变角度，应更换为亚光膜或调整标签位置，从材质端消除定向反射。

问：输送线运行时读码率明显低于静止状态，是扫描器性能不足吗？

答：多数是运动模糊而非性能不足。曝光时间乘以线速度得到的位移若接近或超过一个模块宽度，边缘过渡就被抹平。缩短曝光时间并提高照明强度是首要方向，其次才是考虑更高帧率或更高分辨率的设备。

十、结语与资料获取

条码读码不稳的排查，核心是把几何问题与反射问题分开。景深与分辨率决定条码能否形成可分辨的像，反射类型与照明几何决定对比度能否保留，两者都合格时读码率才稳定。先实测景深、再看灰度直方图、最后核对反射角，这条顺序可以把大部分现场问题定位到具体环节。斑马（Zebra）的扫描器技术资料中，景深曲线、最小模块宽度与照明方式通常成组给出，配合本文的判据使用，可直接用于工位参数设定与验收。若需进一步核对具体型号的景深条件或照明配件搭配，可查阅对应系列的技术手册与安装指南。
