PLC输入信号共模干扰与屏蔽：从耦合路径到接地做法的排查

PLC 的输入通道按电平判读信号，理论上只要电压高于阈值即为逻辑一。现场却常出现这样的情形：传感器没有动作，输入指示灯却闪；或者设备一启动变频器，若干部位的输入同时误动作。这类故障极少由控制器本体引起，多数是共模干扰在输入端完成了从共模到差模的转换。共模电压对两条输入线同时抬升，理论上不改变两者之差，但两条线路的对地阻抗不可能完全相等，一旦失衡，共模电压就会在差值上留下一份残量，当残量越过输入阈值，误动作便发生。赛雅（Saia）在 PLC 与工业控制领域长期从事控制器与 I/O 模块的设计，其技术资料对输入滤波、隔离与接地给出了明确口径。本文从耦合路径入手，梳理输入电路参数、屏蔽与接地做法、典型工况、诊断方法、布线与整改顺序。

一、问题的界定：共模与差模不是两种干扰而是两种观察方式

任何一条信号线上的干扰都可以分解为共模分量与差模分量。共模分量存在于两条线对地的公共电位上，差模分量存在于两线之间。设备真正误判的是差模，但源头常是共模。现场判断属于哪一类，可看三个特征：误动作是否与某台设备启停同步、是否集中在长距离或多点接地的线路上、是否在拆掉某一段屏蔽后明显变化。若三条中两条成立，应优先按共模干扰处理，而不是更换传感器或输入模块。

二、共模电压如何转换成差模并触发误判

耦合路径有四条。其一是地电位差：变频器、伺服与焊接设备的大电流经接地网回流，两点之间形成电位差，信号线的屏蔽层与参考地同时被抬升。其二是电容耦合：动力电缆与信号电缆并行敷设时，两者之间的分布电容把高频分量注入信号线。其三是电感耦合：大电流回路的交变磁场在信号环路中感应出电动势，环路面积越大感应越强。其四是传导耦合：干扰经共用电源或共地端子直接进入输入回路。四条路径的共同结果是两条输入线上出现同相位的电压抬升，随后由阻抗失衡转换为差模残量。

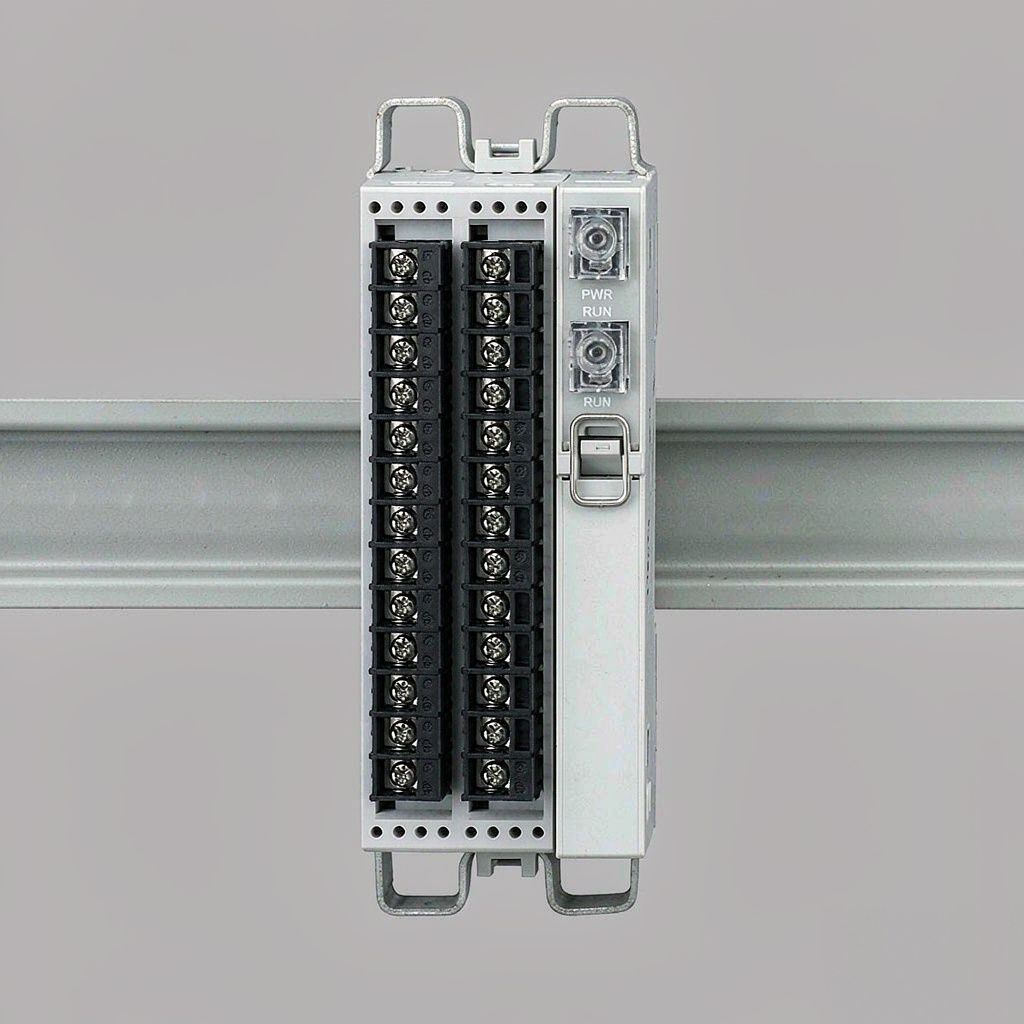

输入电路本身也在决定结果。输入端的 RC 滤波把短脉冲积分掉，滤波时间越长抗扰越好，但响应变慢；光耦或磁隔离把输入侧与内部逻辑隔开，隔离电压越高越能承受地电位差；共模抑制比表征电路对同相电压的抑制能力，但它是在规定条件下测得的，接线不对称时实际值会大幅下降。理解这一点，才能解释为什么同一模块在不同柜内表现差异很大。

三、结构与参数要点

• 输入电压范围与阈值：决定多大的差模残量才会被判为逻辑一。
• 输入滤波时间：滤除窄脉冲，取值需与信号最短脉宽匹配。
• 隔离电压：输入侧与内部逻辑之间的耐压能力，决定可承受的地电位差。
• 共模抑制比：同相电压的抑制能力，随接线对称性下降而恶化。
• 屏蔽层覆盖率与接地方式：覆盖率越高、接地越合理，电容耦合越弱。
• 接地电阻与接地网结构：决定地电位差的量级，是多点系统的根本变量。

四、材料与工艺

信号线应选用双绞屏蔽结构：双绞使感应电动势在两线上方向相反、相互抵消，屏蔽层则把电容耦合的电荷导向地。屏蔽层只能单端接地，通常在控制柜侧接地，另一端悬空并做绝缘处理；两端接地会形成地环路，地电位差在屏蔽层上产生环流，反而把干扰耦合进信号线，这是现场最常见的错误做法。线缆敷设应使信号线与动力线分槽或保持足够间距，交叉时尽量垂直。柜内布线应把输入端子排与接触器、变频器输出分开布置，避免走线平行。必要时加装信号隔离器或铁氧体磁环，前者切断传导路径，后者抑制高频共模电流。

五、典型应用场景

• 变频器集中安装的传动柜，输入信号与动力线同槽敷设。
• 长距离输送线上的限位与接近开关，线路长达数十米以上。
• 焊接、中频加热等大电流设备周边，地电位差显著。
• 多点接地的厂房，不同区域接地网之间存在电位差。

六、诊断方法与判据

• 短接输入端：在端子处短接信号线，若指示灯仍闪动，干扰来自柜内或共地回路。
• 断开屏蔽层：临时拆除一端屏蔽，观察误动作变化，可判断是否为地环路引起。
• 示波器观察：测信号线对地电压与两线间电压，区分共模与差模分量。
• 分段排查：从传感器端逐段断开，定位干扰注入的区段。
• 临时屏蔽试验：用接地金属板或屏蔽套管临时包裹线缆，观察误动作是否消失。
• 同步性观察：记录误动作时刻与设备启停时刻，确认是否存在同步关系。

诊断的关键是找出误动作与哪个动作同步。若能稳定复现，问题通常能在半小时内定位；若随机发生，应先查接地与屏蔽，再考虑加装滤波。

七、安装与整改顺序

整改应遵循先接地、再屏蔽、再布线、最后加装器件的顺序。先确认控制柜与设备的接地电阻与接地方式，消除明显的地电位差来源；再检查屏蔽层是否单端接地、是否有断裂与悬空；再调整信号线与动力线的间距与走向，减小环路面积；最后才考虑加装隔离器、滤波器与磁环。顺序颠倒的典型后果是加了一堆器件，误动作仍然存在，因为地环路始终未切断。整改后应做启停试验，反复启停变频器与接触器各若干次，确认误动作消失再交付。

八、维护规范与故障排查

维护中应把屏蔽层接地作为点检项，检查柜内屏蔽夹是否压紧、线缆是否有过度弯折导致屏蔽断裂、备用芯线是否单端悬空。变频器与伺服的动力线屏蔽同样需单端或按厂家要求接地，接地不良时干扰会通过空间与传导两条路径同时扩散。出现偶发误动作时，应先记录发生时刻与同时动作的设备，建立相关性，再按分段法排查，不要盲目更换输入模块。若同一柜内多个通道同时误动作，几乎可以确定是共模问题；若只有一个通道异常，则应先查该通道的传感器与接线。

九、常见问题FAQ

问：屏蔽层两端接地不是更保险吗？

答：不是。两端接地会形成地环路，地电位差在屏蔽层上产生环流，环流通过分布电容耦合进信号线，干扰可能比不接地更严重。应按单端接地处理。

问：加装滤波器后误动作减少但未完全消除，还应做什么？

答：说明传导路径被削弱而耦合路径仍在。应检查信号线与动力线的间距、屏蔽层完整性与接地电阻，从布线层面减少耦合，而不是继续叠加滤波器件。

问：把输入滤波时间调长能否解决问题？

答：可以滤除窄脉冲，但会延长响应时间，对高速计数与短脉宽信号不适用。滤波属于补偿手段，应优先消除干扰源与耦合路径。

十、结语与资料获取

输入误动作的治理可归为一条主线：先判断误动作与哪台设备同步、是否集中在长线或多点接地回路，再按接地、屏蔽、布线、器件的顺序整改，最后用反复启停验证。技术资料方面，可查阅输入模块的滤波与隔离参数说明、屏蔽与接地安装规范、柜内布线间距要求、信号隔离器选型说明，作为控制柜装配工艺与点检表编制的依据。
