上位机测量原点调整与误差：偏移量、栅格与多圈数据的偏差链

伺服系统的一切定位动作都建立在原点上。原点不是机械上的某个固定点，而是控制器内部的一个坐标约定：编码器反馈的脉冲计数、减速比、丝杠导程与一个可写入的偏移量共同决定了上位机显示的数值。正因为它是约定，原点参数一旦被改动、被误清零或被不完整地写入，定位结果就会出现系统性偏差，而伺服本身并不报警——它仍然精确地走到指令位置，只是那个位置已经不是工艺想要的位置。这类误差常被误判为机械磨损或丝杠反向间隙，排查方向一错，问题会反复出现。富士通（Fujitsu）在伺服驱动与编码器领域长期从事控制与反馈单元的设计，其技术资料对原点设定与多圈数据管理给出了明确口径。

一、问题的界定：三类原点与两类误差

机械原点由挡块与接近开关确定，代表一个可重复的物理位置；电气原点由编码器的零位脉冲或绝对位置确定，代表反馈系统的计数基准；工件坐标系零点则由操作者按工艺设定，是加工程序的参考。三者任意一个被改动，都会表现为定位偏移。误差可分为两类：一类是固定偏移，每次回零后偏差量一致，多由偏移量写错或零点标定失准引起；另一类是随机偏移，同一程序多次执行结果不一致，多由背隙、编码器信号质量或通信周期抖动引起。先分清固定与随机，才能决定查参数还是查机械与信号。

二、偏差的形成机理

固定偏移的主要来源是偏移量本身。写入偏移时若以单方向逼近，丝杠与导轨的间隙未被消除，标定结果会把间隙量固化进参数；若写入过程被中断或写入后未断电保存，控制器重启会回退到旧值。栅格偏移是另一个常见来源：采用栅格法回零时，系统以第一个零位脉冲为基准，若栅格间距与减速比换算有误，回零位置会整体平移。随机偏移则来自机械与信号两端：反向间隙使正反向定位不一致，热伸长使原点随温升漂移，编码器信号受干扰时计数出现偶发丢脉冲，表现为偶发的整步偏差。

三、结构与参数要点

• 编码器分辨率与多圈位数：决定可分辨的最小位移与断电后位置记忆的范围。
• 原点偏移量：写入后必须确认已保存到非易失存储，并做断电重启验证。
• 栅格间距与零位脉冲：栅格法回零时二者必须与减速比、导程一致。
• 反向间隙补偿值：以实测双向定位差为依据，补偿过量会造成过冲。
• 跟随误差与到位窗口：窗口过宽会掩盖定位不足，过窄则频繁报未到位。
• 通信周期：周期抖动会表现为偶发的单步偏差，需与机械原因区分。

四、材料与工艺

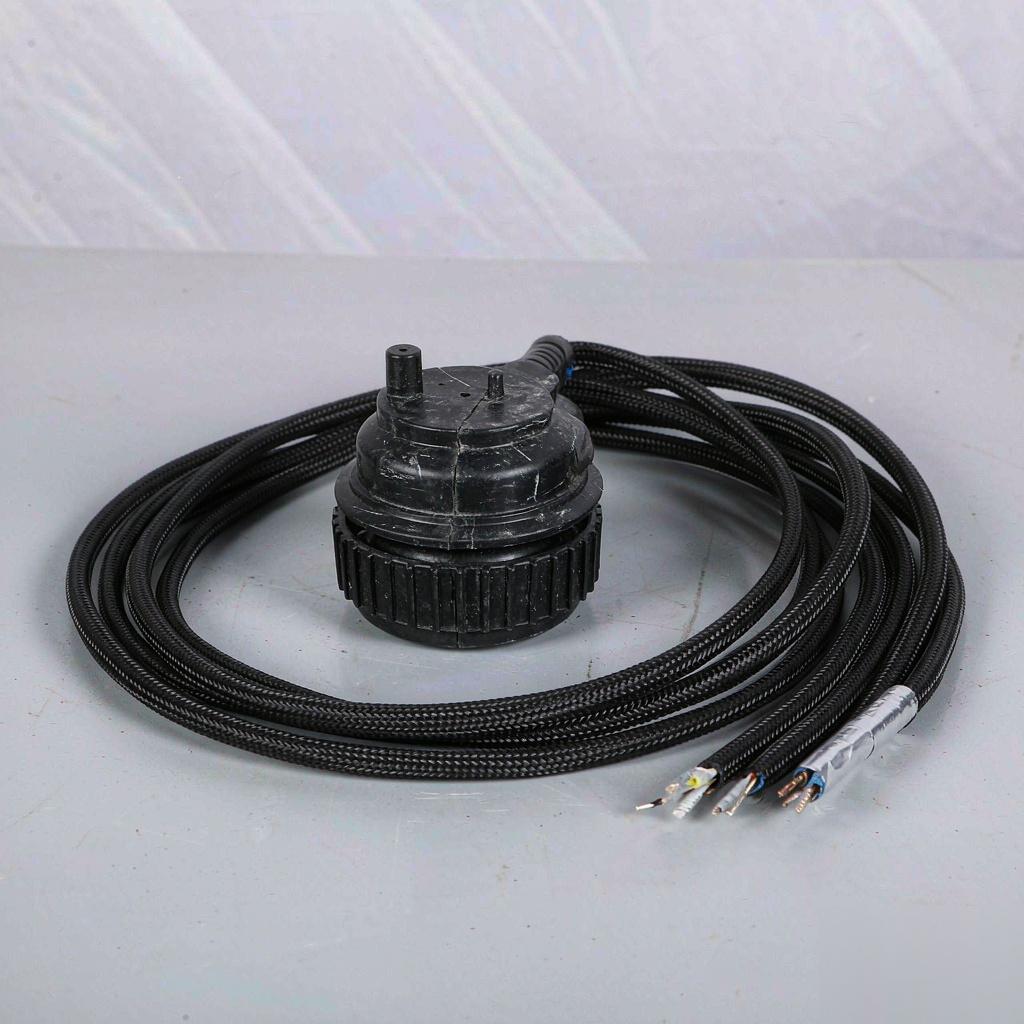

绝对式编码器依靠电池维持多圈数据，电池电压不足时多圈值丢失，重新上电后原点即失效，这是现场最典型的突发性偏移。增量式编码器每次上电都需回零，回零动作的重复性依赖零位脉冲质量与回零速度的稳定。信号传输方面，编码器线缆应采用双绞屏蔽结构，屏蔽层按单端接地处理，与动力线分槽敷设；线缆过长或屏蔽不良时，高频干扰会在计数通道上叠加毛刺。安装环节要求编码器与电机轴的同轴度与轴向间隙在允许范围内，偏斜会使码盘读数周期性波动。

五、典型应用场景

• 数控进给轴与工作台定位，原点偏差直接反映为工件尺寸超差。
• 三坐标与影像测量设备，测量原点决定全部测量结果的基准。
• 卷绕与定长裁切，原点偏差累积为长度误差。
• 机器人关节与多轴联动，各轴原点偏差在末端放大为轨迹误差。

六、诊断方法与判据

• 重复定位测试：同一目标点往返多次，记录实际停止位置，判断是否为随机偏差。
• 双向定位测试：从正反两个方向逼近同一点，差值即反向间隙与摩擦的综合表现。
• 回零偏差比对：多次回零后读位置值，差值超限指向零位脉冲或挡块位置。
• 激光干涉仪或千分表校验：沿行程多点比对指令值与实际值，绘制偏差曲线。
• 参数核对：读回偏移量与栅格参数，与原始备份逐项比对。
• 信号检查：用示波器观察编码器信号波形，确认无毛刺与丢脉冲。

诊断应先区分固定与随机：固定偏差查参数与标定，随机偏差查机械间隙与信号质量，两者混查会反复推翻结论。

七、安装调试与参数写入规范

原点标定应规定逼近方向与次数，通常以同一方向低速逼近挡块后取多次的平均值，避免把间隙固化进参数。写入偏移量后必须执行保存并断电重启，再复核显示值与实际位置。调试完成后应导出完整参数备份，标注版本与日期，任何后续改动都留记录。多轴设备应逐轴标定并记录，末端精度校验用标准件或激光干涉仪复核，确认各轴原点在同一基准下。

八、维护规范与故障排查

电池是绝对式系统最需要管理的耗材。按厂家建议周期更换，更换应在通电状态下进行，避免多圈数据丢失；若已丢失，需按标定流程重新设定原点并复核全部关联参数。日常应检查编码器线缆的固定与弯折半径，避免长期振动造成屏蔽层断裂。出现偏移时的排查顺序为：先读参数比对备份，再测重复定位与双向定位，再查电池与信号，最后才怀疑机械磨损。若确认为热漂移，可通过预热运转或温度补偿改善，而不是反复修改原点。

九、常见问题FAQ

问：设备断电重启后位置整体偏移，最可能的原因是什么？

答：优先检查绝对式编码器的电池电压与多圈数据是否丢失，其次确认偏移量是否真正保存到非易失存储。两者都会造成整体固定偏移。

问：原点已经标定多次，偏差仍然存在，问题在哪里？

答：若偏差量固定，需核对栅格参数与减速比换算；若偏差量随机，应检查反向间隙、编码器信号质量与通信周期，而非继续修改原点。

问：反向间隙补偿值是否越大越好？

答：不是。补偿过量会造成反向过冲，使双向定位差从一侧偏到另一侧。应按实测值设定，并定期复核因磨损引起的变化。

十、结语与资料获取

原点误差的治理可归为一条主线：先分清固定偏差与随机偏差，再分别追查参数标定与机械信号，最后以参数备份与电池管理防止复发。技术资料方面，可查阅编码器多圈数据管理说明、原点标定与偏移写入流程、反向间隙补偿方法、定位精度检测规范，作为设备验收与精度台账编制的依据。
