气动工具拧紧扭矩衰减与打击机构保养：气源与润滑

气动扳手在产线上承担大量螺栓连接作业，操作者判断工具是否正常，往往只看它还能不能转、声音是否清脆。真正决定连接质量的是输出扭矩，而扭矩恰恰是最先衰减、最难察觉的一项。冲击式拧紧依靠打击机构把马达的连续旋转转换成间歇冲击，能量在每一次撞击中传递到螺栓，传递效率受气压、润滑、打击块与打击轴的配合间隙共同影响。间隙一旦增大，冲击从刚性碰撞退化为带缓冲的敲击，工具听起来依旧有力，实测扭矩却已下降两三成。现场常见的现象是同一只工具在不同班次测得的扭矩离散度越来越大，最后靠提高气压勉强达标，而提高气压又加速磨损。本文从扭矩不足的四种表现入手，梳理冲击拧紧的力矩传递原理、打击机构的结构与磨损机理、关键参数与判据、检测方法、保养工艺、维护周期与常见误区，供装配与设备人员建立保养与判定顺序。

一、问题的界定：扭矩不足的四种表现

扭矩异常按现象可分为五类，指向的磨损部位各不相同。

• 扭矩整体偏低：所有连接点实测值均低于设定，离散度尚可。
• 离散度增大：平均值尚可，个别点明显偏低，重复性变差。
• 冲击声变闷：声音由清脆转为沉闷，节拍变慢。
• 空转正常而加载无力：空载听感良好，接触螺栓后迅速停转。
• 异常发热与油耗上升：壳体温度升高，排气带油雾增多。

五类表现指向不同的部位。整体偏低而离散度正常，多为气源压力不足、进气滤网堵塞或油雾器供油量偏少；离散度增大而平均值尚可，多为打击块与打击轴的配合间隙不均，或打击销单侧磨损；冲击声变闷、节拍变慢，多为打击机构润滑不足或轴承卡滞；空转正常而加载无力，说明能量传递路径上有明显损失，重点查打击机构与输出轴的连接；异常发热与油耗上升，说明摩擦增大或密封件磨损导致窜气。先按表现定位部位，再决定是调整气源还是拆检机构，可以避免盲目拆机引入新的装配误差。

二、原理：冲击式拧紧的力矩传递

冲击式拧紧的核心是把马达的旋转动能储存在打击机构中，再以短促的冲击释放到输出轴。马达带动打击架旋转，打击架上的打击块在离心力作用下向外张开，撞击输出轴上的打击爪，输出轴获得一个扭矩脉冲并转动一个小角度，随后打击块退回，进入下一个循环。这一过程的关键是每次撞击的接触时间极短，峰值扭矩远高于马达的连续输出扭矩，因此工具能以较小的体积输出较大的拧紧力矩。能量传递效率取决于三个条件：打击块与打击爪的接触面是否完整、配合间隙是否在合理范围、润滑是否在接触面上形成油膜。接触面完整时，撞击近似刚性碰撞，能量传递效率高；间隙增大后，打击块在撞击前先有一段空行程，撞击时接触面积减小、接触应力集中，一部分能量转为壳体振动与噪声，传递到螺栓的能量下降。气压的作用同样通过这一路径体现：气压不足使马达转速下降，储存的动能按速度的平方下降，冲击能量随之减少，这也是气压偏低时扭矩下降幅度往往大于预期比例的原因。

三、结构与参数要点

参数需与现场工况成组核对，单项数值不足以判断工具是否匹配。

• 额定气压：通常按某一进气压力标注，管路压降需单独核算。
• 拧紧扭矩范围：与气压、螺纹条件相关，需注明测试条件。
• 打击机构形式：双锤、三锤与销式，冲击频率与平稳性不同。
• 方头尺寸：决定可配套的套筒规格与传递能力。
• 空转转速与耗气量：反映马达状态与气源匹配程度。
• 进气口尺寸与滤网：影响实际供气量与压降。
• 润滑方式：油雾器在线润滑或定期加注润滑脂。
• 噪声与振动值：与打击机构磨损状态相关，可作趋势指标。

扭矩标注的条件最易被忽略。样本给出的拧紧扭矩通常对应特定气压、特定螺栓与特定拧紧时间，现场若用更硬的法兰面或更长的螺纹副，实际达到的扭矩会偏离标称值。因此扭矩校核必须用与实际工况一致的连接件，并在扭矩测试台上读取反作用扭矩，而不是凭手感判断。进气口尺寸与管路长度也参与其中：同样标称压力的气源，经长管路与多个快速接头后到达工具时可能已明显下降，接头越多压降越大。

四、磨损与失效机理

打击机构是磨损最集中的部位。打击块与打击爪的接触面承受高频冲击，表面硬化层在反复撞击下产生疲劳剥落，露出较软的基体后磨损速度加快；间隙增大后撞击位置从面接触变为棱接触，应力集中进一步加速剥落，形成正反馈。打击销与销孔的磨损造成打击块摆动轨迹偏移，撞击角改变，冲击从正向转为斜向，效率下降的同时侧向力增大，输出轴轴承承受额外载荷。马达侧的叶片磨损表现为转速下降与耗气量上升，叶片端部与气缸壁的间隙增大后，容积效率下降，同样的气压下输出功率减少。轴承磨损使转子与输出轴的同轴度变差，振动与噪声上升。密封件老化造成内部窜气，排气带油，既浪费气源又污染作业面。这些部位的老化速度都受润滑状态影响，润滑不足时磨损速度可能成倍上升。

五、典型应用场景

不同工况对扭矩稳定性的要求与敏感点差别明显。

• 汽车总装：螺栓数量大、节拍固定，扭矩离散度是主要控制指标。
• 钢结构现场安装：高强螺栓需要大扭矩，气压稳定性成为限制。
• 设备检修拆装：锈蚀螺栓需要长时间冲击，机构发热明显。
• 木工与家具装配：小规格螺栓，过扭矩易滑牙，需低扭矩机型。
• 管道法兰紧固：多螺栓对角紧固，扭矩一致性依赖工具重复性。
• 铸造与重工车间：粉尘与潮湿气源加速内部磨损与锈蚀。

场景差异决定了保养侧重点。高节拍总装线更关注扭矩重复性与校准周期，现场安装更关注气源稳定性与工具的抗过载能力，检修拆装更关注散热与润滑补充频率。部分品牌如芝加哥气动（Chicago Pneumatic）在技术资料中会同时给出扭矩范围与对应的气压条件、耗气量，这类成组数据可用于判断现有管路是否满足工具需求。

六、诊断方法与判据

判定衰减原因应把可测的量记录下来，形成可比较的趋势。

• 扭矩测试台读数：在设定气压下测多点，计算平均值与离散度。
• 进气压力与流量：在工具进气口处测量，而非在气源出口处。
• 空转转速：与标称值比较，判断马达与气源状态。
• 耗气量：与标称值比较，偏高说明叶片或密封已磨损。
• 壳体温度：连续作业后的温升，异常升高提示摩擦增大。
• 排气含油量：在白纸上排气，油雾过多说明密封不良或供油过量。
• 噪声与振动趋势：定期记录，作为机构磨损的辅助指标。
• 拆检间隙测量：打击块与打击爪的配合间隙按手册限值判定。

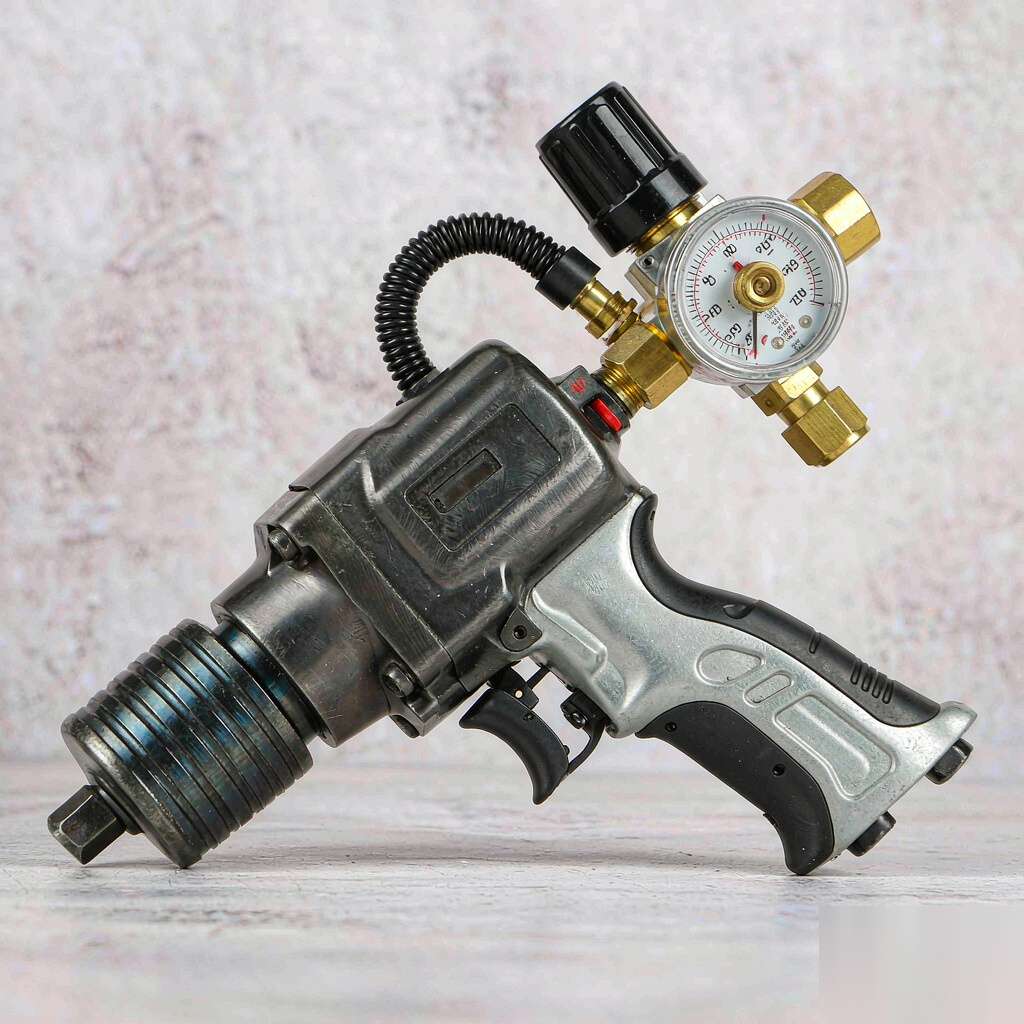

扭矩测试应在工具进气口处测量气压，这是最容易被忽略的一点。气源出口压力合格，经管路、接头与快速接头后到达工具时可能已明显下降，管路越长、接头越多，压降越大。测量耗气量可区分气源问题与机构问题：耗气量正常而扭矩不足，说明问题在打击机构；耗气量偏高而扭矩不足，说明叶片与密封已磨损。拆检间隙测量是最直接的判定，但属于停机作业，应结合趋势数据决定拆检时机，而不是等到扭矩完全不合格才动手。

七、保养工艺与装配要点

保养按清洁、检查、润滑、装配、复测五步推进。拆解前先记录当前扭矩与空转转速，作为复装后的对比基准；拆解时按手册顺序取出打击机构，避免用敲击方式强行分离，冲击会改变配合面形貌。清洁用专用清洗剂去除旧油脂与金属屑，禁止用高压气直接吹轴承部位，碎屑会被压入滚道。检查重点是打击块与打击爪的接触面是否有剥落、打击销与销孔是否椭圆化、叶片端部是否磨圆、轴承是否有轴向窜动。润滑按部位区分：打击机构用高黏度、含极压添加剂的润滑脂，涂覆量以填满接触面凹处为宜，过量会在高速下甩出并阻塞排气；马达叶片部位用专用气动油，通过油雾器或进气口加注；轴承用低扭矩阻力的润滑脂，避免过多增加启动阻力。装配时注意打击块的安装方向与打击爪的相位关系，装反会使冲击角改变，扭矩明显下降。复装后先空转听声，再在测试台上按设定气压测多点扭矩，与拆检前的记录比较。

八、维护周期与故障排查

维护周期应按使用强度而非日历时间确定。以每日冲击次数估算，高节拍产线的工具可能数周即需补充润滑脂，低频使用的工具可按季度检查。日常应做三件事：每班作业前从进气口加注少量气动油并空转数秒，让油雾覆盖叶片与打击机构；检查油雾器油位与供油量，供油不足是打击机构磨损的主要人为原因；排放储气罐与管路中的冷凝水，含水气源会使内部件锈蚀并稀释润滑油。周检包括进气滤网清洗、外壳紧固件复紧、快速接头密封圈检查。月检或按冲击次数安排的检修包括拆检打击机构、测量配合间隙、更换磨损件。故障排查的顺序是气源、润滑、机构、输出：先确认工具进气口压力与流量，再确认供油是否正常，然后拆检打击机构，最后检查输出轴与方头。跳过前两项直接拆检，往往查不出问题反而引入新的装配误差。

九、常见问题FAQ

问：提高气压能不能弥补扭矩衰减？

答：短期内有效，但会加速磨损，不建议作为长期手段。气压提高使马达转速与冲击能量上升，同时接触应力与温升同步增加，已磨损的打击机构磨损速度更快，形成越补越差的循环。正确做法是查明衰减原因，恢复机构配合与润滑，再把气压调回标称值。

问：工具听起来很有力，实测扭矩却偏低，是什么原因？

答：这是打击机构间隙增大的典型表现。间隙变大后撞击前有段空行程，接触面积减小，部分能量转为壳体振动与噪声，听感依旧清脆有力，传到螺栓的能量却已下降。可通过扭矩测试台的离散度与拆检间隙测量确认。

问：打击机构加润滑脂越多越好吗？

答：不是。过量润滑脂在高速下被甩出，会阻塞排气通道并进入气缸，造成转速下降与排气带油；油脂堆积还会吸附金属屑形成研磨膏，加速磨损。涂覆量以填满接触面凹处为宜，按手册给出的量执行。

问：同一只工具在不同班次测得扭矩差别较大，先查什么？

答：先查气源与供油。不同班次的管路压力、同时用气设备数量、油雾器油位都会变化，这些因素造成的波动往往大于机构磨损。确认气源稳定后再核对扭矩测试方法是否一致，最后才考虑拆检机构。

十、结语与资料获取

气动工具的扭矩衰减不是突然发生的，而是打击机构间隙、马达叶片与润滑状态共同退化的结果，听感与手感往往滞后于实测数据。把扭矩测试、进气口压力、空转转速与耗气量四项纳入定期记录，就能在衰减变得明显之前发现趋势；保养的重点在打击机构的接触面与润滑量，而不是简单地多加润滑脂。芝加哥气动（Chicago Pneumatic）的气动工具资料中，扭矩范围、额定气压与耗气量通常成组给出，配合本文的判据可用于设定保养周期与验收标准。若需核对具体型号的打击机构结构或间隙限值，可查阅对应系列的维修手册。
