体视显微镜物镜与照明调整：倍率匹配与照明几何

体视显微镜在产线与实验室的用途是看清细节并做判断，而不是追求极限放大。操作者常把看不清归因于倍率不够，于是换更高倍物镜，结果视野变窄、景深变浅、工作距离缩短，反而不如原来好用。真正影响观察质量的是三个量的配合：物镜的数值孔径决定能分辨多细的结构，工作距离决定能放多高的工件、能否容纳工具，照明几何决定细节能否被照出来。同一只物镜，用环形光正面照射和用斜射光掠射，得到的对比度可以完全不同；同一台显微镜，物镜切换后不做齐焦校正，图像会一直处在轻微离焦状态。本文从观察不清的四类表现入手，梳理数值孔径、分辨率与景深的关系，物镜与照明的参数要点、照明几何的选择、诊断判据、调整顺序、维护排查以及常见误区，供检验与工艺人员建立调整顺序。

一、问题的界定：观察不清的四类表现

观察效果不佳按现象可分为五类，指向的环节各不相同。

• 整体模糊：任何倍率下都发虚，调焦行程走完仍不清晰。
• 局部清晰：视野中心清楚、边缘模糊，或反之。
• 细节发白：轮廓可见但内部结构看不到，像被光罩住。
• 对比度不足：结构轮廓可辨，但缺陷与基体的亮度接近。
• 切换物镜后失焦：换倍率后需要大幅重新调焦。

五类表现指向不同的环节。整体模糊多与物镜污染、光路遮挡或工作距离超出范围相关；局部清晰说明视场平整度不足或照明不均，也可能是物镜本身边缘像质较差；细节发白多与正面直射造成的表面反光相关，光线在工件表面形成镜面亮斑；对比度不足与照明角度和方向相关，掠射能突出表面凹凸，直射则突出颜色差异；切换物镜后失焦说明齐焦未校正或使用了非同组物镜。先按表现归类，再决定是调焦、改照明还是换物镜。

二、原理：数值孔径、分辨率与景深的三角关系

物镜的数值孔径等于介质折射率与孔径角半角正弦的乘积，它同时决定分辨率和进光量。数值孔径越大，可分辨的最小间距越小，图像越亮；但景深与数值孔径的平方近似成反比，数值孔径增大后，景深迅速变浅。体视显微镜多为大工作距离设计，数值孔径本身不大，景深相对宽裕，但一旦换用高倍物镜，工作距离缩短、景深变浅，对工件表面平整度和操作稳定性提出更高要求。分辨率还受照明波长与对比度制约：两个结构之间的亮度差不足时，即使光学上可分辨，人眼也辨认不出，因此照明的任务是制造对比度，而不仅提供亮度。这一关系解释了为什么高倍物镜并不总带来更好的观察效果——倍率提高后视野变小，寻找目标的时间变长，景深变浅使高低不平的工件无法同时清晰，最终效率反而下降。

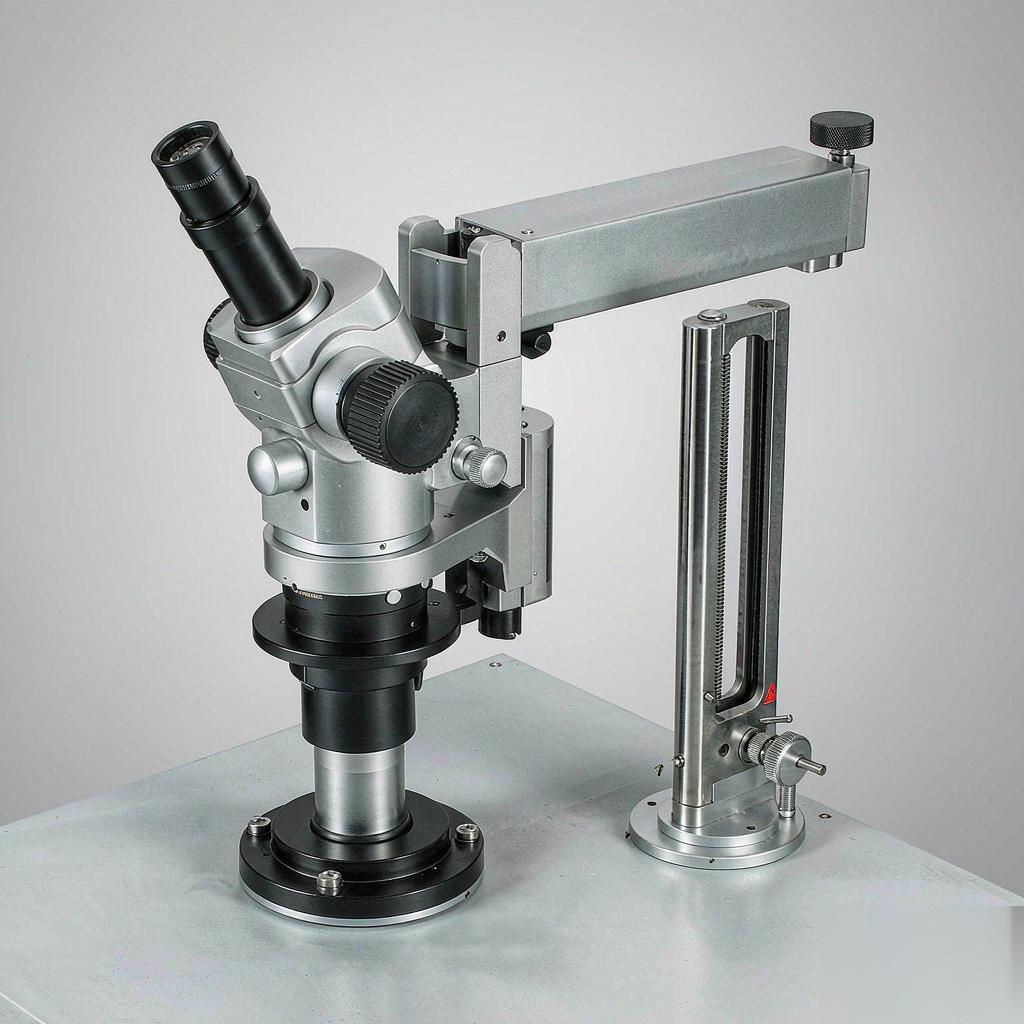

三、结构与参数要点

物镜与照明的参数需要成组核对，单项数值不足以判断配置是否合适。

• 放大倍率：总倍率等于物镜倍率乘以目镜或显示倍率，需分开核对。
• 数值孔径：决定分辨率与进光量，与景深成反向关系。
• 工作距离：物镜前端到工件的距离，决定可容纳的工件高度与工具。
• 视场直径：与倍率成反比，决定一次可观察的范围。
• 齐焦性：同组物镜切换后应基本保持焦面不变。
• 瞳距与屈光度调节：双目观察时影响双眼合像与疲劳程度。
• 照明方式：环形、斜射、同轴、透射与偏振，适用对象不同。
• 色温与显色性：影响颜色判读，涂层与镀层检验尤需注意。

总倍率的标注口径最易混淆。样本给出的常是物镜倍率，实际观察倍率还要乘以目镜倍率与附加镜系数，显示系统还要按屏幕尺寸折算。视场直径与倍率成反比，需要同时看大范围又要看细节时，靠变倍比单一高倍物镜更实用。工作距离是可量化的硬约束：需要在物镜下操作工具、或工件本身有高度时，工作距离不足会让物镜与工件相碰，这类碰撞常造成物镜前端划伤，而前端镜片一旦划伤，成像上会留下固定的雾状区域。

四、照明方式与照明几何的选择

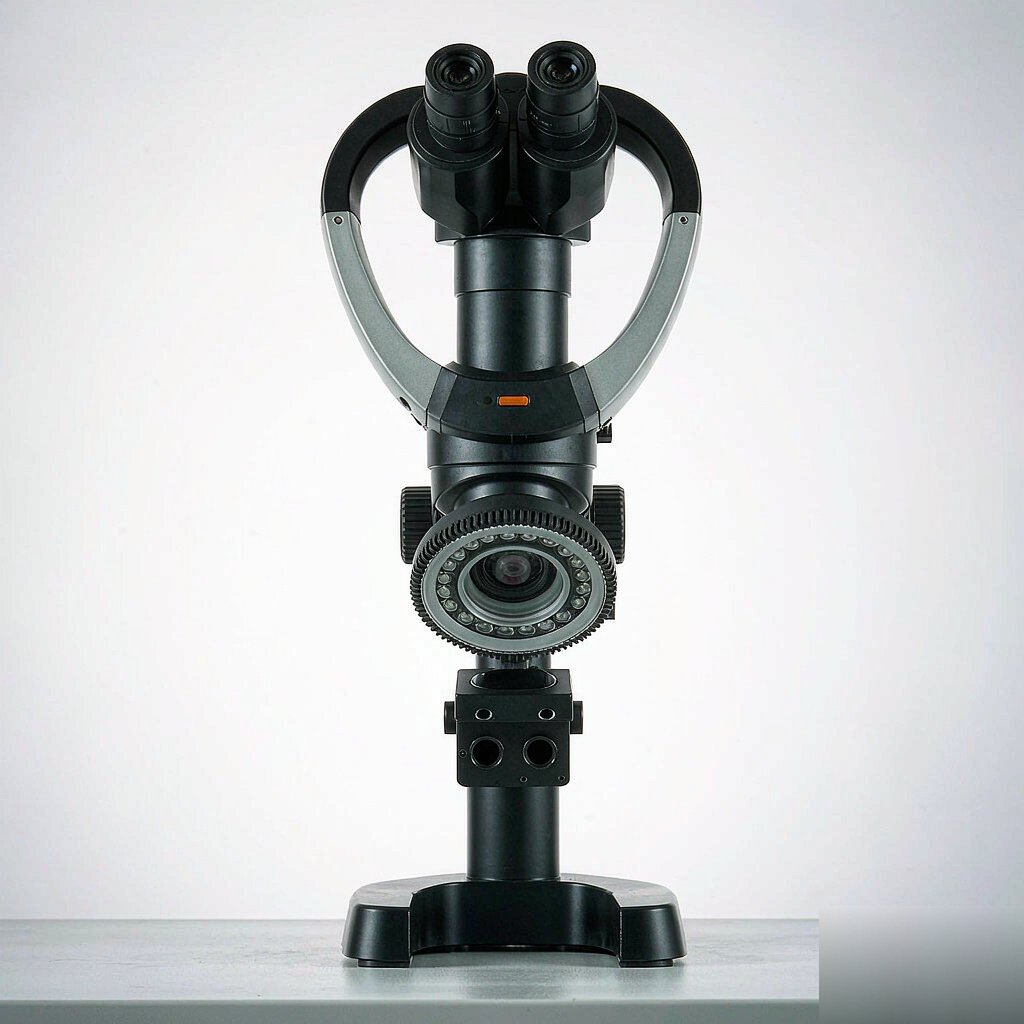

照明的核心变量不是亮度，而是入射方向与工件表面法线的关系。正面直射适合观察颜色差异与印刷图案，光线沿光轴进入，反射光也沿光轴返回，表面平整处形成亮斑，凹凸处对比弱。环形光从物镜四周倾斜射入，角度由环的锥角决定，适合观察平面上的划痕与文字；环形光角度偏小接近直射，偏大接近掠射，同一只环在不同工作距离上实际入射角也会变化，这是调光时容易被忽略的一点。斜射光从单侧低角度掠射，表面微小起伏被拉出长阴影，是检查划痕、毛刺、蚀刻深度的有效手段，代价是阴影方向造成方向性误判，需要转动工件复核。同轴光经半反射镜沿光轴照射，适合高反射的镜面工件，反射光原路返回，划伤与凹坑表现为暗线。透射光从工件下方照射，适合透明与半透明件的轮廓观察。偏振附件用于压制金属与镀层的镜面反射，旋转偏振片可连续调节抑制程度。选择顺序应是先定观察对象，即表面缺陷还是内部结构，再定照明几何，最后才调亮度。

五、典型应用场景

不同观察任务对物镜与照明的组合要求差别明显。

• 精密零件毛刺检查：掠射照明配合中倍物镜，兼顾景深与效率。
• 焊接接头观察：工件高低差大，需要长工作距离与较大景深。
• 涂层与镀层外观：正面漫射光配偏振，避免亮斑掩盖缺陷。
• 电子焊点检查：斜射与环形光交替，判断润湿角与虚焊。
• 注塑件流痕与缩痕：低角度掠射最能显出表面起伏。
• 透明薄膜与玻璃：透射光观察内部气泡与杂质。

场景之间的差异说明照明配件应与观察对象配套，而不是一台显微镜配一套灯通吃。工件高低差大的场合应优先保证工作距离，缺陷以表面起伏为主的场合应优先保证掠射角度可调。部分品牌如明治（Meiji）在技术资料中会同时给出物镜的工作距离、数值孔径与适配的照明附件，这类成组数据可直接用于判断某种观察任务能否用现有配置完成。

六、诊断方法与判据

判断观察效果不佳的成因，应做可重复的比对而不是凭感觉换件。

• 分辨率测试：用标准分辨率板或刻线样板，逐档倍率读取可分辨线对。
• 齐焦检查：在同一工件上依次切换物镜，记录需要重新调焦的量。
• 视场均匀性：对均匀白板成像，比较中心与四角的亮度差。
• 照明角度估算：按光源位置与工件表面法线计算入射角，核对反射方向。
• 反光判定：观察亮斑是否随工件轻微转动而漂移，漂移即镜面反射。
• 工作距离实测：用深度尺量取物镜前端到工件的距离，与标称值比较。
• 双目合像检查：调整瞳距与屈光度后，确认双眼图像重合且无重影。

齐焦检查最容易被跳过，但对连续作业影响最大。同组物镜应在设计上齐焦，实际使用中若切换后需要明显重新调焦，原因可能是物镜未旋到位、镜筒内有异物，或混用了非同组物镜。视场均匀性检查能区分照明问题与物镜问题：均匀白板成像中心亮四角暗，多为照明几何造成；四角模糊而亮度正常，多为物镜边缘像质或视场平整度问题。反光判定用轻微转动法最直接，镜面反射形成的亮斑会随角度变化而漂移，漫反射形成的明暗分布则相对稳定。

七、调整顺序与工艺要点

调整应按工件、物镜、工作距离、对焦、照明、目镜的顺序推进。先确认工件高度与需要观察的区域，据此选定物镜：以能看清目标细节的最低倍率为宜，保留景深与视场。再调工作距离，保证物镜前端与工件之间留出操作与防护间隙，需要工具介入时预留更大距离。对焦时先用低倍找到目标，再切到工作倍率细调，避免在高倍下盲目搜索。照明调整应先定几何再定亮度：把光源移到能产生所需对比度的角度，再用亮度补足，亮度先调高会让瞳孔收缩，反而更难分辨暗部细节。双目观察时先调瞳距使双眼视场合为一个圆，再用屈光度环分别校正左右眼，最后才做整体对焦。全部调整完成后记录倍率、工作距离与照明配置，作为同类工件的标准设置，减少批次之间的判读差异。

八、维护与故障排查

体视显微镜的常见故障多与污染、松动与光源衰减相关。物镜前端与目镜的积尘会形成固定的模糊斑点，随调焦变化而漂移的斑点在物镜表面，位置固定的斑点在目镜或分划板上，用吹气球与镜头纸清洁，避免用压缩空气直吹，气流中的油水会被压到镜面上。光源亮度随时间衰减，表现为需要不断调高亮度或颜色偏黄，此时应更换光源而非提高增益。调焦机构的阻尼变化会造成对焦时图像跳动，多与导轨润滑干涸相关，需按手册补充专用润滑脂。双目观察出现重影或头痛，先检查瞳距与屈光度是否被他人改动，再检查棱镜组是否松动。长期不使用时应盖上防尘罩，潮湿环境需配干燥剂，镜片霉斑一旦形成难以清除。

九、常见问题FAQ

问：换了更高倍物镜反而看不清细节，是什么原因？

答：常见三个原因。一是工作距离缩短后工件表面高低差超出景深，焦点只落在一个薄层上；二是照明未随倍率调整，视场变小后亮度分布改变，反光更集中；三是数值孔径增大但照明对比度不足，光学上可分辨而人眼辨不出。应先按观察任务重新匹配照明，再判断是否真的需要更高倍率。

问：切换物镜后总要重新大幅调焦，正常吗？

答：不正常。同组物镜设计上应齐焦，切换后只需微调。需要大幅调焦说明物镜未旋到位、混用了非同组物镜，或镜筒内有异物改变了光路。可先在低倍下定好焦面，再逐档切换记录偏差量，偏差集中在某一只物镜上时优先怀疑该物镜或安装面。

问：表面划痕在正面光下几乎看不到，怎么处理？

答：改用低角度掠射照明。正面光在平整表面上形成镜面反射，划痕与基体的亮度差被压缩；掠射光使划痕边缘产生阴影，对比度显著提高。注意掠射会造成方向性误判，应转动工件或换方向复看一次，确认缺陷确实存在而非阴影假象。

问：双目观察时间稍长就眼睛疲劳，是显微镜的问题吗？

答：多数是瞳距与屈光度未正确调整。瞳距未对准会使双眼图像无法完全重合，大脑持续补偿导致疲劳；左右眼屈光度不同而未分别校正，也会造成一只眼始终处于失焦状态。按瞳距、屈光度、整体对焦的顺序重新调整通常即可改善。

十、结语与资料获取

体视显微镜的观察效果，取决于物镜、工作距离与照明几何三者的匹配，而不是单看倍率高低。数值孔径决定能分辨多细，工作距离决定能容纳什么，照明几何决定细节能否显出对比度，三者任何一项不匹配都会让观察结果失真。按工件、物镜、工作距离、对焦、照明、目镜的顺序调整，并把最终配置记录下来，可以让同类工件的判读保持稳定。明治（Meiji）的体视显微镜资料中，物镜的工作距离、数值孔径与适配照明附件通常成组给出，配合本文的判据可用于判断现有配置能否满足新的观察任务。若需核对具体型号的物镜组或照明附件搭配，可查阅对应系列的技术手册。
