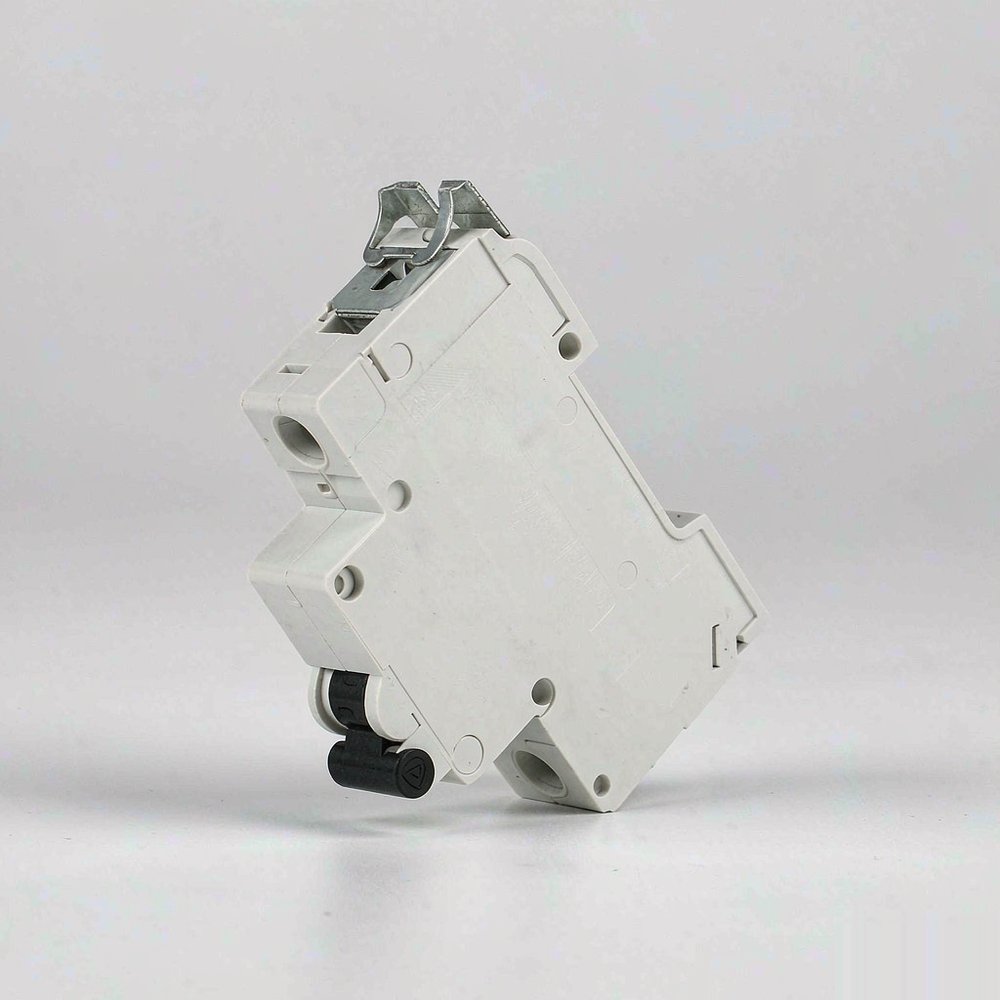

罗格朗（Legrand）微型断路器

一、产品简介

罗格朗（Legrand）微型断路器是终端配电系统中最常用的保护元件，安装在配电箱与照明箱的各个分支回路，当回路发生短路、严重过载或故障电弧时迅速分断，保护导线与用电设备，广泛用于工业厂房、商业建筑与民用配电。

微型断路器的选型涉及三个互相制约的参数：额定电流决定保护阈值，脱扣曲线决定对启动电流的容忍度，分断能力决定能否安全切断短路电流。现场常见的问题是按额定电流选型却忽略了脱扣曲线，结果电机回路在启动瞬间跳闸；或忽略分断能力，在短路电流较大的安装点使用低分断能力产品。正确配置需要三者同时校核。

二、产品特点

• 热磁双脱扣结构：热元件负责过载长延时保护，电磁元件负责短路瞬时保护。
• 限流分断能力：短路时快速分断并限制通过能量，降低对导线与设备的冲击。
• 多脱扣曲线可选：B、C、D 等曲线覆盖阻性负载、常规负载与高启动电流负载。
• 模块化导轨安装：标准模数宽度，便于在配电箱内组合、扩展与更换。
• 状态指示与附件扩展：手柄位置指示通断状态，可扩展辅助触点与分励脱扣。
• 可配套漏电保护附件：组成漏电断路器组合，实现接地故障保护。

三、规格参数

• 典型额定电流：按常用分级覆盖照明回路至动力回路，按回路计算电流选择。
• 典型极数：单极、两极、三极与四极，按回路相制选择。
• 典型脱扣曲线：B 曲线用于阻性负载，C 曲线用于常规负载，D 曲线用于高启动电流负载。
• 典型额定分断能力：按系列区分不同分断等级，需不低于安装点预期短路电流。
• 典型额定电压：适配常见交流配电系统电压，选型时不低于系统工作电压。
• 典型安装方式：标准导轨安装，模数宽度按极数确定。

四、行业应用

• 工业厂房配电：照明回路、插座回路与动力分支回路的终端保护。
• 机械设备配套：机床、风机、水泵与输送设备的控制柜内保护。
• 商业与办公建筑：楼层配电箱、商铺与办公区的终端回路保护。
• 数据中心与机房：机柜配电与辅助回路的保护。
• 市政与公共设施：泵站、路灯与公共建筑配电回路保护。
• 改造与增容项目：老旧配电箱的回路扩容与保护升级。

五、选购指南

• 按回路计算电流选额定值：并考虑环境温度降容与配电箱内温升影响。
• 按负载类型选脱扣曲线：电机与变压器回路选 D 曲线，常规负载选 C 曲线，电子负载可选 B 曲线。
• 校核分断能力：按安装点预期短路电流选择，上级与下级之间还需考虑选择性配合。
• 确认极数与相制：单相回路用单极或两极，三相回路用三极或四极。
• 需要漏电保护时配套附件：按保护对象选择漏电动作电流与动作时间。
• 保留选择性：上下级断路器之间应形成电流与时间上的配合，避免越级跳闸导致大面积停电。

六、常见问题

问：电机回路一启动就跳闸怎么办？
答：多为脱扣曲线选择不当。电机启动电流可达额定电流的数倍，若使用 B 或 C 曲线断路器，电磁脱扣整定值可能低于启动电流峰值而瞬时跳闸。建议改用 D 曲线断路器，或按电机额定电流的合理倍数选择额定值，同时确认启动方式是否为直接启动。

问：断路器跳闸后可以直接合闸复位吗？
答：应先判断跳闸原因再复位。若是过载导致，需确认负载是否恢复正常；若是短路导致，必须先排除短路故障，否则合闸会产生更严重的电弧与冲击。频繁跳闸的回路应使用钳形表测量电流并检查接线端子紧固状态，而不是反复合闸。

问：微型断路器能替代熔断器吗？
答：在多数终端配电场合可以，但两者特性不同。微型断路器可复位、操作方便，适合需要频繁操作与恢复的回路；熔断器的分断能力通常更高且响应更快，在大短路电流与半导体保护场合仍不可替代。改造时需重新校核分断能力与配合关系，不能简单替换。

七、采购与服务

在摩比工品（mro.mobi）平台可按额定电流、极数、脱扣曲线与分断能力筛选罗格朗系列微型断路器，支持按配电箱回路清单成套配置，并可配套采购漏电附件、辅助触点与导轨附件。

建议电气维护部门建立配电回路台账，记录每个回路的断路器规格与所带负载，便于故障排查与备件管理。
