电动葫芦与升降机构安全与检查要点：制动、钢丝绳与保护验证

一台车间里的电动葫芦，操作工在起吊模具时听到制动器有短暂的金属摩擦声，重物离地后出现轻微下滑，几秒后恢复。操作工判断是偶发现象继续使用，两周后同台设备在下降过程中出现溜钩。起升机构的失效很少毫无征兆，制动器异响、下滑量增大、起升速度不稳，都是可以被记录和判断的早期信号，关键在于有没有人去测量和比对。

一、起升机构的构成与传力路径

起升机构由电机、制动器、减速器、卷筒或链轮、钢丝绳或链条、吊钩组与限位装置组成。传力路径从电机经制动器与联轴节进入减速器，再由减速器驱动卷筒，钢丝绳绕卷后经滑轮组连接吊钩。任何一个环节失效都可能造成载荷失控。理解传力路径的意义在于排查时按顺序逐段判断：电机能转但不起升，问题可能在制动器或减速器；能起升但速度异常，问题可能在制动器间隙或变频参数；能起升但停机后下滑，问题多制动器或减速器自锁能力。

二、制动器的型式与失效安全设计

起升机构常用常闭式制动器，断电靠弹簧力制动，通电靠电磁力释放。这一设计保证断电时载荷被制动住，属于失效安全思路。制动器失效的常见原因包括：摩擦片磨损导致间隙增大，制动力矩下降；弹簧疲劳或断裂，压紧力不足；释放机构卡滞，导致摩擦片未完全贴合；油污或粉尘污染摩擦面，摩擦系数下降。判断下滑量应在规定载荷下测量，记录从停止到稳定的位移量。制动器间隙应按规定值调整，间隙过大导致制动力不足，过小则导致摩擦片拖磨发热，两种偏差都会缩短寿命。

三、钢丝绳与链条的磨损判废判据

钢丝绳判废按断丝数量、断丝分布、直径减小率、腐蚀程度、变形与损伤综合判断。常见判废情形包括：在一个捻距内断丝数超过规定值；出现整股断裂；直径减小超过规定比例；出现严重锈蚀、压扁、扭结、弯折或绳芯外露。断丝集中在某一区段，通常提示该处有磨损源或滑轮缺陷，应同时检查滑轮槽与导向装置。链条按链板磨损伸长率、链环裂纹、销轴磨损与锈蚀判断，磨损伸长超限会导致啮合不良与跳链，必须整体更换，不得只换个别链节。

四、限位与超载保护的功能验证

上限位用于防止吊钩组冲顶，下限位用于防止钢丝绳松弛。验证方法是在空载状态下点动使吊钩接近限位位置，确认限位动作可靠、停止及时。限位开关属于安全装置，不得随意短接或拆除，也不得作为常规停车手段使用。超载保护按设定值动作，验证时应使用标准载荷或规定方法确认动作点，检查动作后是否能可靠切断起升动作。对变频起升设备，还要确认保护动作后制动器能正常抱闸。所有安全保护装置应纳入定期试验计划并保留记录，验证结果要有可追溯的书面依据。

五、载荷与吊具的匹配

额定起重量是吊钩以下的允许载荷，包含吊具自重。使用专用吊具时，吊具重量应计入总载荷，这一点在现场常被忽略。吊具的额定载荷、开口尺寸、磨损状态都要检查，吊钩的危险断面磨损、开口度增大、扭转变形、表面裂纹都是判废依据。吊装角度会影响受力：双肢或多肢吊索在夹角增大时，单肢受力显著上升，应按角度系数折减额定载荷。重心偏置与斜拉起吊会引入侧向力，使钢丝绳偏磨、载荷不稳，应尽量避免，确需斜拉时应降低载荷并评估结构受力。

六、日常点检与定期检验项目

日常点检由操作人员执行，重点是制动、异响、下滑与限位。定期检验由专业人员执行，覆盖结构件、连接件、电气与保护装置。点检发现异常应立即停止使用并挂牌，不得带病运行。对使用频率高、起吊重载或吊运熔融金属、危险品的设备，检验周期应缩短。检验记录应包含测点、数值、判断与处理意见，便于对比趋势。记录的价值在于趋势比对，单次数据正常并不代表设备状态良好，连续三次缓慢上升的数据往往比一次超限更有预警意义。

七、变频起升的调速与微动定位

变频起升通过改变电机频率实现无级调速，优点是启动平稳、冲击小、定位精度高。关键控制参数包括加减速时间、启动转矩提升、制动器释放与抱闸的时序配合。制动器时序不匹配是常见问题：抱闸过早会导致变频器过流或机械冲击，抱闸过晚会出现短暂溜钩。微动定位要求低速下仍有足够转矩，低速段通常需要转矩补偿。变频器还应设置防止溜钩的零速保持功能，并定期验证该功能有效，因为该功能失效时故障往往在重载工况下才暴露。

八、常见问题

问：制动器有异响还能继续使用吗？答：不建议。异响可能来自摩擦片磨损到极限、弹簧异常、释放机构卡滞或摩擦面污染，这些都会降低制动力矩。应先停用检查，测量间隙与摩擦片厚度，清洁摩擦面，确认弹簧状态。仅调整间隙而不查清原因，问题会重复出现。异响同时伴随下滑量增大时，必须立即停用。

问：钢丝绳表面有油污，是否必须擦净？答：需要区分。钢丝绳需要适量润滑以减少内部磨损与锈蚀，但表面堆积的油泥与砂粒会加剧磨损并掩盖断丝。正确做法是定期清洁后按规定补充润滑，而不是彻底脱脂。检查时若油泥过厚影响观察断丝，应先清理再检查，判断完成后重新润滑。

问：超载保护装置动作后能否继续起吊？答：不能直接继续。超载保护动作说明载荷超过设定值，应卸载查明原因，确认载荷重量与额定起重量、吊具重量、吊装角度是否匹配。反复触发保护说明使用方式存在问题，继续强行起吊会让制动器、钢丝绳与结构件长期超负荷。若确认载荷正常而保护误动作，应检查保护装置标定与传感器状态。

问：电动葫芦的检验周期怎么定？答：按使用频率、载荷率与作业环境综合确定。常规车间中等使用频率可按年做定期检验，日常点检按班或按日执行。起吊危险品、频繁重载、高温高粉尘环境应缩短周期。设备经过大修、改造、事故后，以及长期停用重新启用前，都应做专项检验。周期一旦确定应纳入计划，不因生产繁忙而顺延。

问：变频葫芦在低速时容易溜钩，是什么原因？答：常见原因是低速段转矩不足、制动器抱闸时序偏晚或零速保持功能未启用。应先确认变频器在最低频率下的输出转矩是否足够，检查加减速时间是否过短，再核对制动器释放与抱闸同变频器输出的配合时序。机械方面也要检查制动器间隙是否偏大、摩擦片是否磨损。逐项排除后再做带载试验验证。

九、常见问题延伸与检查清单与周期

起升设备的管理效果，取决于检查是否按周期真正执行。把项目、周期、责任人和记录表固定下来，能避免检查流于形式。以下清单可作为编制点检表的基础，具体周期应结合设备使用频率与现场环境调整，并在设备档案中留档。

• 每班检查制动器动作声音与释放是否顺畅。
• 每班空载点动确认上限位与下限位动作可靠。
• 每班观察吊钩有无变形、裂纹与开口度变化。
• 每周检查钢丝绳或链条的可见断丝、磨损与润滑状态。
• 每周检查控制手柄按钮与急停功能是否有效。
• 每月测量规定载荷下的制动下滑量并记录。
• 每月检查减速器油位与渗漏情况。
• 每季度验证超载保护与限位的动作点。
• 每季度检查结构件焊缝、连接螺栓与轨道固定状态。
• 每年由专业人员做全面检验并出具报告。
• 大修、改造或事故后做专项检验与带载试验。

十、结语与采购引导

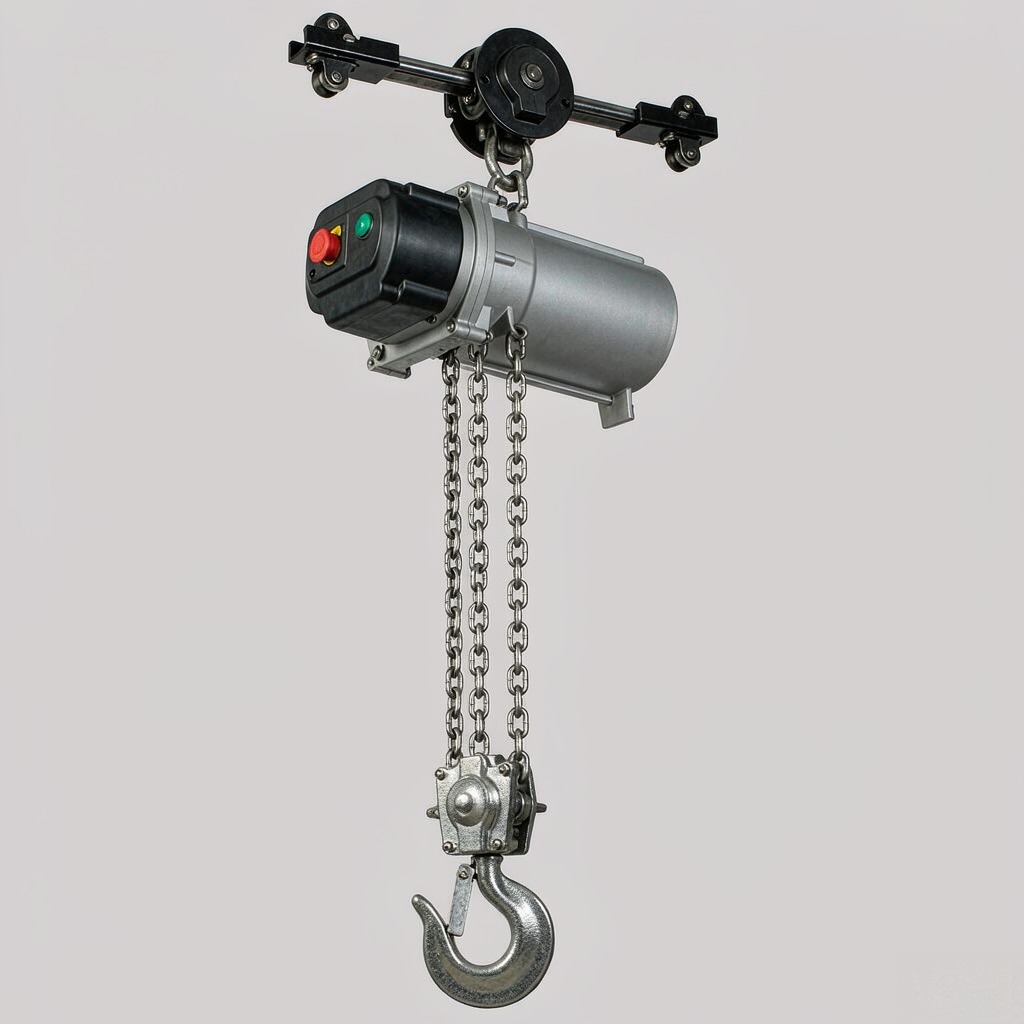

起升机构的安全靠的是制动可靠、钢丝绳合格、保护有效、载荷匹配这四条底线同时成立。日常点检的作用是把劣化趋势提前暴露出来，而不是等到故障发生再抢修。把下滑量、断丝数、振动值与温度记录下来形成台账，很多事故可以在可控阶段被拦下。德马格（Demag）在起升与物料搬运领域提供多种型式的电动葫芦与起升机构方案，适合对安全冗余与定位精度有要求的场合。mro.mobi 平台备有电动葫芦、制动器摩擦片、钢丝绳与吊具配件、限位与超载保护装置，可按起重量、使用频率与工况匹配选型，需要配置核算协助可联系平台客服。
