模具内腔精密加工与抛光方案：可达性、粒度梯度与过切控制

一套注塑模具交付前，型腔侧壁的手工抛光用了三天，两名抛光工做出的表面在斜光下仍能看出纹理方向差异，试模后制品在对应位置出现轻微流痕。手工抛光的瓶颈不只是慢，还在于一致性难以控制：力度、转速、走刀方向都随人而异，型面过渡处的过切很难避免。把抛光拆成可控的工序与参数，比单纯增加工时更有效。

一、模具内腔加工的部位分类与难点

模具内腔按功能部位可分为成型面、分型面、浇口与流道、排气槽、镶件配合面与冷却水道。成型面直接决定制品外观与尺寸，对表面粗糙度要求最高；分型面要求平面度与贴合，避免飞边；浇口与流道影响充填与剪切；排气槽深度极浅，加工时容易堵塞或过切。难点集中在三处：深腔与窄槽的可达性差，长悬伸工具刚性不足引起振颤；复杂曲面的曲率变化大，工具与工件的接触状态不断改变；淬火钢的高硬度与镜面要求同时存在，粗加工与精加工的边界容易混淆。

二、可达性评估与工具选型

可达性评估决定工艺路线。评估内容包括：最小圆角半径、最深腔深与开口尺寸之比、是否有倒扣与遮挡、曲面最小曲率半径。深腔作业受长径比限制，工具悬伸超过一定倍数后振颤显著，需改用加长刚性刀杆、减小径向切深或分段加工。工具选型按部位匹配：平面与浅曲面可用平底或圆鼻立铣刀；深腔与窄槽用加长球头刀或专用磨头；难以机加工到位的区域用柔性轴传动工具或带角度头的磨削工具，把动力送到靠近作业点的位置，缩短悬伸。工具与主轴的接口刚性同样重要，接口跳动会直接放大到表面质量上。

三、粗磨到精抛的粒度梯度

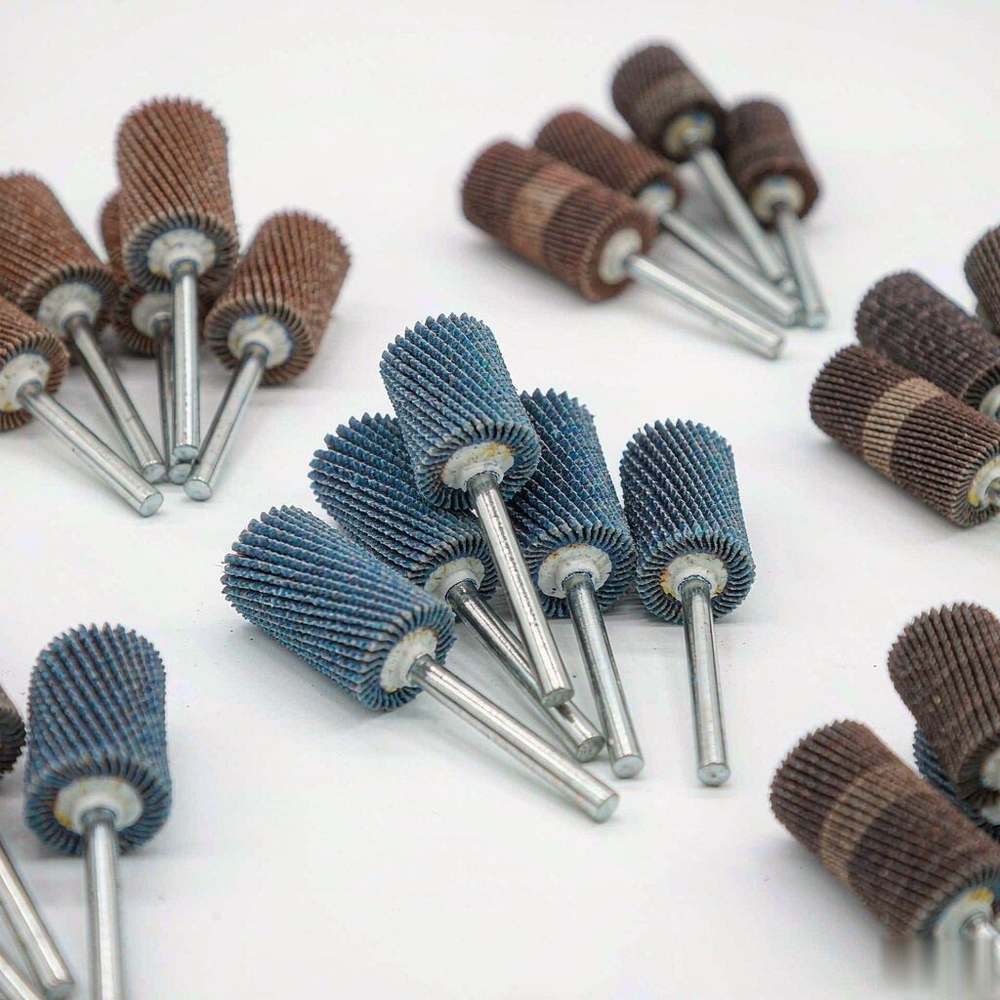

表面质量靠逐级细化实现，跳级会留下难以去除的深划痕。常见梯度为：粗加工后先做去刀痕处理，再依次进入中磨、细磨、精磨与抛光。每一级的磨料粒度应控制在上一步划痕深度的合理倍数内，跨度过大时后续工序无法在合理时间内消除前序痕迹。研磨介质从油石、砂纸、研磨膏到抛光液，载体从硬到软，硬载体切削力强但易产生过切与型面失真，软载体贴合好但效率低。曲面与过渡圆角处宜用软质载体配合小直径工具，平面与直壁可用较硬载体。每一级完成后应清洁工件，避免残留粗颗粒带入下一级造成划伤。

四、转速、线速度与压力的匹配

磨削与抛光的去除效率由线速度与压力共同决定。线速度指磨具与工件接触点的相对速度，与主轴转速和工具直径相关，同一转速下大直径工具的线速度更高。线速度过低，切削能力不足，容易在表面产生挤压与堆积；过高则发热显著，可能造成工件表面回火、变色或结合剂软化。压力过大是过切与型面失真的直接原因，手工抛光时靠手臂力量难以稳定控制，工具具备恒压或柔性压力控制功能时一致性明显改善。整体原则是低压力配中高线速度做精细去除，避免高压低速导致的划伤与变形。

五、避免过切与型面失真的方法

过切的根源是磨具在局部区域的去除量超过设计意图。常见场景包括：在棱边、圆角与型面过渡处停留过久；工具姿态与曲面不匹配，接触面积突变；工具刚性不足产生让刀后突然切入；磨料粒度跳级导致局部反复研磨。控制方法包括：在棱边与过渡区降低压力并缩短单点停留时间；使用带浮动或柔性偏转机构的工具，让接触压力随曲面变化自动调整；采用可调速工具并按实际下压量调节转速；在关键型面先用软载体做均匀化处理再进入精抛。加工前后用着色剂或蓝油检查接触状态，可以直观发现局部过度去除的位置。

六、表面粗糙度检测与判据

表面粗糙度用轮廓仪测量 Ra 或 Rz，也可用粗糙度比较样块做现场快速比对。检测要点：测量方向应垂直于加工纹理，否则读数偏乐观；同一区域应取多点并记录，曲面与平面分别评价；测量前清洁表面，避免油污影响触针。判据按模具部位分级：成型面通常要求最低粗糙度值，分型面与配合面按装配要求确定，流道与排气槽按流动与排气要求确定。除粗糙度外，还要关注表面缺陷，如划痕、麻点、抛光烧焦与残留磨料。光学件与透明件模具还需检查表面是否有雾状纹路，这类缺陷在粗糙度数值上可能不敏感，却会影响制品外观。

七、抛光后的清洗与防护

抛光完成后表面残留磨料、抛光膏、金属屑与油脂，若不清除会在试模时污染制品或在存放时腐蚀表面。清洗按介质选择：水基清洗剂适合去除无机磨料，溶剂型适合去除油脂与抛光膏，超声清洗适合复杂型腔的缝隙。清洗后应干燥并做防锈处理，常用防锈油或气相防锈措施。长期存放的模具应涂防锈脂并覆盖防尘，型腔面避免受压与磕碰。装配前再次清洁并检查型面，确认无残留与损伤，这一步在赶工阶段最容易被省略，却是试模失败的常见来源。

八、常见问题

问：抛光后表面出现细小划痕，是工具问题还是磨料问题？答：多为磨料残留或粒度跳级。粗颗粒残留在工具或工件表面，会在精抛阶段划出明显痕迹，痕迹方向常与抛光方向一致。排查顺序为先清洁工件与工具、检查工作环境粉尘，再核对粒度梯度是否跳级。若划痕呈规则弧线，可能是工具或磨头跳动，应检查接口与主轴精度。

问：深腔部位机加工达不到，只能手工抛光吗？答：不一定。可先用加长刚性刀杆做机加工去余量，再用柔性轴传动工具或带角度头的磨削工具做机械抛光，只在最后过渡区人工修整。把动力送到靠近作业点的位置，比拉长手工工时更有效。若确实无法机械到达，应评估模具结构，考虑改为镶件结构以便分体加工后再装配。

问：提高转速能加快抛光速度吗？答：在一定范围内提高线速度确实提升去除效率，但超过合理值后发热上升、磨具寿命下降、表面可能变色或回火。对淬火钢模具，局部高温会降低表面硬度，反而影响使用寿命。正确做法是按工具与磨料规定的线速度范围设定转速，并用压力与走刀速度调节去除量，而不是单纯拉高转速。

问：压力越大去除越快，为什么反而效果差？答：压力过大会让磨具与工件接触面积增大、局部发热集中，同时磨粒被压碎或嵌入表面，形成深划痕与挤压变形。手工抛光时压力不稳定还会造成局部过切与型面失真。稳定而适中的压力配合合适的线速度，才能在保证去除效率的同时控制表面质量。

问：粗糙度数值达标，制品表面仍不理想，是什么原因？答：粗糙度只反映轮廓的算术平均偏差，无法完全表征表面形貌。表面可能存在波纹度、雾状纹路、微裂纹或残留磨料，这些在 Ra 上不敏感，却会影响制品外观与脱模。应结合目视斜光检查、放大观察与多点测量综合判断，必要时补充波纹度指标。

九、常见问题延伸与工艺方案落地清单

模具抛光的质量波动，多数不是工具不行，而是工艺参数没有固定下来。同一副模具换一个人做，结果就变，说明过程缺少约束。把可达性评估、粒度梯度、线速度与压力范围写成工艺文件，并对关键型面规定检验方法，才能把结果稳定住。以下清单可用于编制抛光工艺方案。

• 按部位划分加工要求，成型面与分型面分别定粗糙度目标。
• 做可达性评估，标注机加工无法到达的区域。
• 按部位与可达性选择工具型式与传动方式。
• 确定粗磨到精抛的粒度梯度，禁止跳级。
• 规定各工序的线速度范围与建议压力区间。
• 明确棱边与过渡区的减速、减压与停留时间限制。
• 规定着色剂或蓝油接触检查的频次与判读标准。
• 确定粗糙度检测方法、测量方向与取样点数。
• 规定工序间清洁方式与防粗颗粒残留措施。
• 明确抛光后清洗、干燥与防锈处理流程。
• 记录关键型面的加工工时与工具消耗，用于优化。
• 试模后回溯表面缺陷位置，与加工记录对应分析。

十、结语与采购引导

模具内腔加工与抛光的目标，是在可达性受限的条件下稳定地做出一致的表面。可达性决定工具选型，粒度梯度决定划痕能否消除，线速度与压力决定过切是否发生，检测方法决定结果是否可判。把这几项写成工艺文件并留下记录，质量的波动就会显著收窄。舒能（Suhner）在精密加工与表面处理领域提供多种传动方式的磨削与抛光工具，适合深腔、窄槽与难达区域的作业。mro.mobi 平台备有模具加工用磨头、柔性轴传动工具、抛光耗材与粗糙度检测仪表，可按加工部位与粗糙度目标匹配选型，需要工艺方案协助可联系平台客服。
