古德尔（Güdel）品牌介绍：机床上下料与直线传动技术

一条加工线换型时需要人工搬运十几公斤的毛坯，节拍一紧张，安全与一致性都难以保证。机床上下料自动化解决的正是这类问题，而它的实现基础是直线传动单元的精度与刚性。瑞士的古德尔（Güdel）长期围绕直线传动、桁架机械手与工件搬运系统展开技术积累，其产品在汽车零部件与金属加工行业应用较多。

一、品牌背景与瑞士精密机械传统

古德尔（Güdel）来自瑞士，所在区域有较长的精密机械与机床配套制造传统。品牌的起步方向与机械传动部件相关，逐步延伸到直线导轨、齿条传动与整机搬运系统。瑞士机械制造的习惯是把精度指标与可验证的检测方法绑定，因此这类企业的技术资料通常不只给额定值，还会说明测量条件、安装基准与环境要求。这一特点对工程应用有直接意义：同样的重复定位精度，在恒温车间与普通车间中的实现难度差别很大。

二、机床上下料自动化的技术逻辑

上下料自动化的核心是把工件的取放动作从人手中转移到机构上，并保证节拍、定位与安全。技术路线上分为关节机器人、桁架机械手与直线模组三类。桁架机械手把运动轴架在机床上方，占用地面空间小，行程容易做长，适合多台机床连线；关节机器人柔性好，但需要围栏与较大的工作半径。选型时先确定工件重量与抓取方式，再确定需要的运动轴数与行程，最后核算节拍——节拍由各轴运动时间与等待时间叠加而成，单纯提高单轴速度往往收效有限。

三、直线传动单元的结构原理

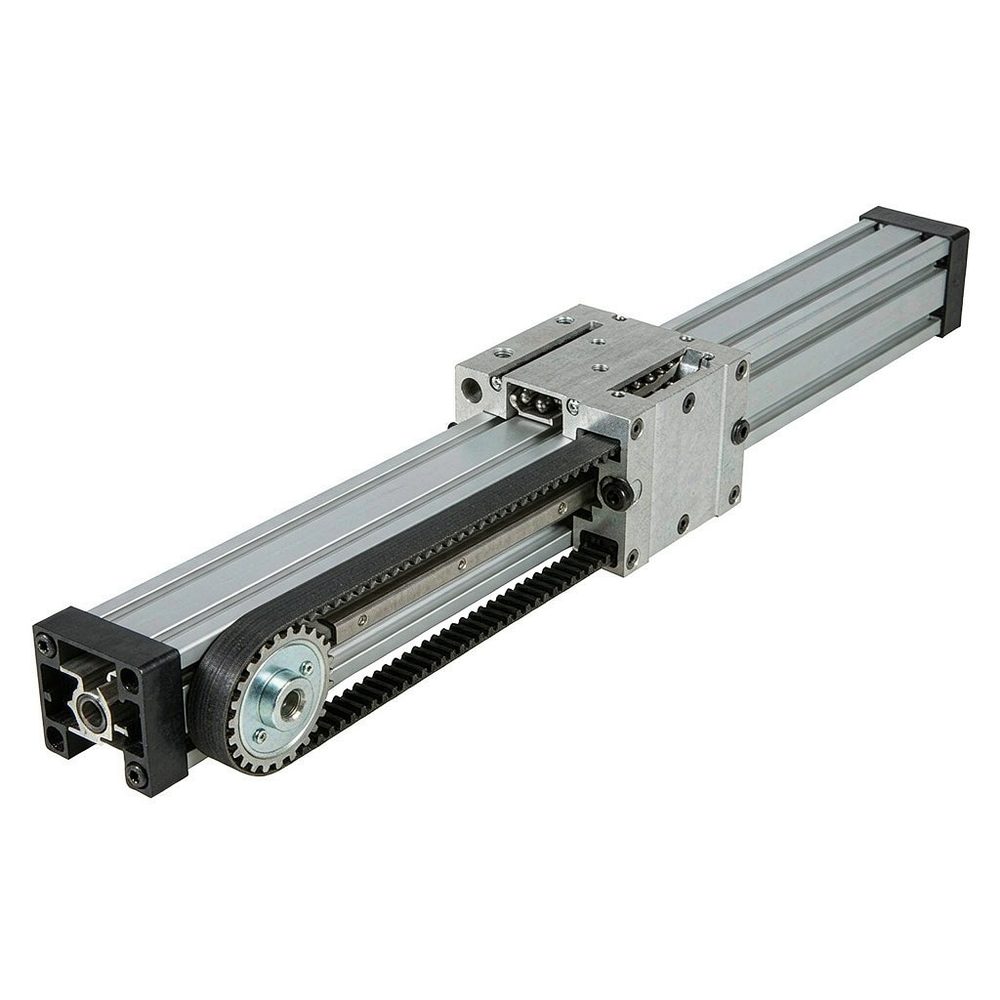

直线传动单元由导轨、滑块、驱动与反馈四部分组成。滚轮导轨靠预紧的滚轮在导轨面上滚动，承载能力大、对污染不敏感；滚珠导轨精度高、摩擦小，但对粉尘与切屑敏感。驱动方式有齿轮齿条、滚珠丝杠与直线电机：齿条传动适合长行程高速场合，丝杠适合中短行程高精度场合，直线电机响应快但成本与散热要求高。反馈元件决定系统能否闭环，光栅尺直接测量工作台位置，精度不受传动链误差影响，是精密场合的常规配置。

四、核心产品线构成

• 直线导轨与传动单元：滚轮式与滚珠式导轨副及配套滑块。
• 齿条与齿轮传动部件：用于长行程高速定位。
• 桁架机械手系统：龙门式上下料与工件搬运结构。
• 工件输送与翻转装置：配合机床实现工序间流转。
• 系统集成与控制：多轴联动控制与安全回路。

五、精度、刚性与动态特性

评价直线传动单元有三组指标。定位精度与重复定位精度描述到达目标位置的能力，重复精度通常高于定位精度一个量级；刚性描述抵抗切削力与惯性力的能力，刚性不足会在加减速时产生弹性变形，影响定位稳定时间；动态特性描述系统在高速往复中的振动表现，与运动件质量、导轨预紧和驱动增益有关。三者相互制约，提高速度往往需要牺牲刚性或增加结构质量，因此选型时应以实际节拍与精度要求反推，而不是追求单项指标最高。

六、典型应用领域

• 汽车零部件加工：缸体、变速器壳体等批量零件的上下料。
• 通用机械加工：车削与铣削单元的自动上下料。
• 金属成形与冲压：板材搬运与模具更换辅助。
• 物流与仓储：重载工件的转运与定位。
• 检测与装配线：工件在工位间的精确定位与移载。

七、选型参考要点

• 按工件重量与重心位置核算负载力矩，避免只看额定载荷。
• 按行程选择传动形式，长行程优先齿条，短行程高精度优先丝杠。
• 按环境确定防护，切削液与粉尘环境需考虑导轨防护罩与排屑。
• 按精度要求确定反馈方式，闭环系统优先选用光栅尺直接测量。
• 按节拍核算加速度，加速度越高对结构刚性与驱动功率要求越高。
• 确认安全等级与控制接口，与机床信号需明确交互逻辑。

八、安装调试与日常维护

安装阶段的基准面处理决定后续精度。导轨安装面需保证平面度与直线度，多段拼接时要控制接头处的错位量，紧固顺序应从中间向两端对称进行，避免因紧固应力造成导轨变形。调试时先做机械对中与预紧调整，再整定驱动参数，速度环与位置环的增益应从小到大逐步提高，出现啸叫或过冲说明增益偏高。日常维护重点是导轨润滑状态、防护罩完好性与齿条清洁度，切屑堆积会加速滚轮与齿面磨损；建议按运行小时数定期复检重复定位精度，形成趋势记录。

九、常见问题

问：桁架机械手和关节机器人怎么选？答：主要看工件重量、行程布局与节拍要求。桁架机械手把运动轴固定在机床上方，占用地面少、行程扩展方便，适合重工件与多机床连线，动作路径较固定；关节机器人柔性高、可达空间大，适合工件种类多、抓取姿态复杂的场合，但需要围栏并占用一定地面。批量稳定、节拍紧凑的加工单元多选桁架，混线生产、抓取姿态多变时更偏向关节机器人。

问：重复定位精度能长期保持吗？答：会随使用时间变化。滚轮导轨的滚轮磨损后预紧力下降，间隙增大，重复精度随之变差；齿条传动磨损会造成反向间隙增大，需要重新调整或补偿。保持精度的关键是定期检查预紧状态与润滑，避免切屑进入导轨工作面。环境温度波动也会影响精度，长行程结构对温差的敏感度更高，精密场合需考虑温度补偿或恒温条件。

问：直线电机一定比丝杠好吗？答：不一定。直线电机的优势是响应快、无接触传动、无反向间隙，适合高速高加速度与高精度场合；劣势是发热集中、成本高、对防护要求高。丝杠结构成熟、成本可控、自锁性好，适合中短行程与常规精度要求。选型要看实际需要的加速度与精度，若节拍要求并不苛刻，丝杠方案的可靠性与维护便利性反而更有优势。

问：上下料单元常见故障有哪些？答：常见的有定位漂移、抓取失败与异常振动。定位漂移多与反向间隙增大或反馈元件松动有关；抓取失败通常是夹爪气压不足、工件定位面有切屑或检测信号误判；异常振动可能来自导轨润滑不良、预紧力不当或驱动增益过高。排查时应先确认机械状态再检查参数，避免用调整控制参数掩盖机械磨损问题。

十、结语与资料获取

直线传动单元的精度不是一次性调出来的，而是安装基准、预紧状态、润滑与环境条件共同维持的结果。古德尔（Güdel）的技术资料通常包含负载曲线、精度定义与安装要求，是核算选型的直接依据。直线导轨的精度检测方法、桁架机械手的节拍核算与安装调试要点，本站资料库中有对应条目可供查阅；具体工况下的结构选型问题，也欢迎与技术人员交流讨论。
