古德尔（Güdel）齿轮传动与精密减速机构 设备进给驱动用

一、产品简介

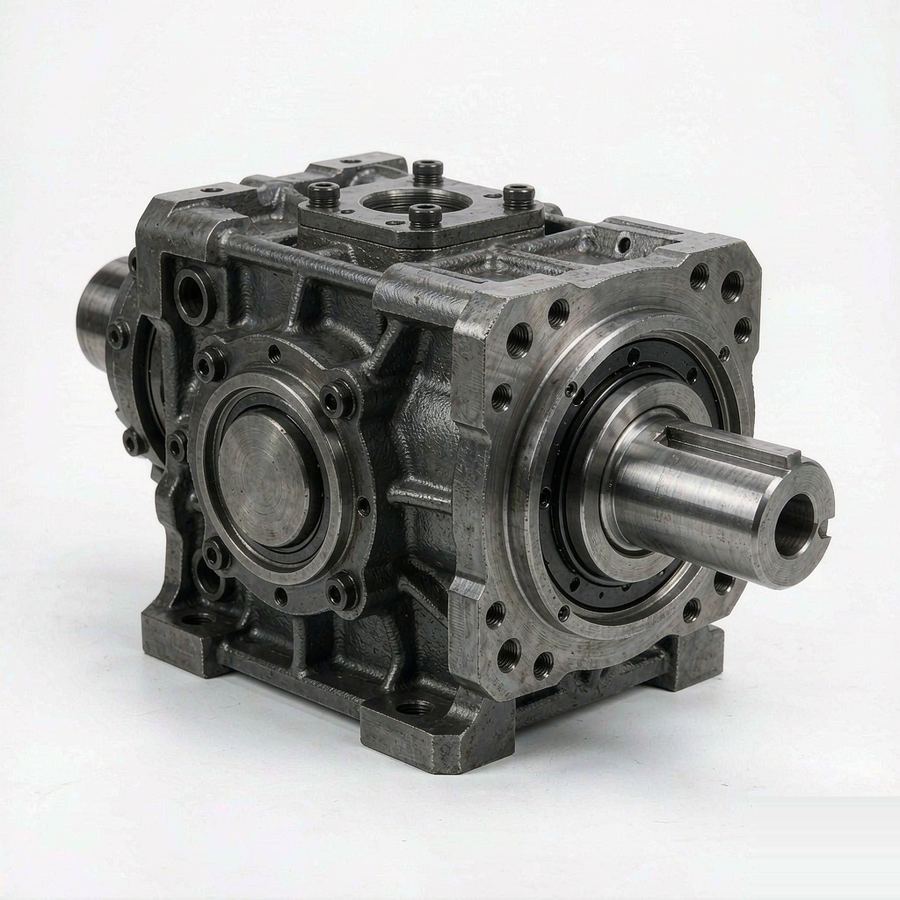

本产品为古德尔（Güdel）齿轮传动与精密减速机构，用于机床进给轴、自动化输送线与定位装置的动力传递与减速。机构由齿轮副、轴承支承与箱体组成，通过齿面啮合把电机的高转速小扭矩转换为设备所需的低转速大扭矩，并控制传动背隙与回转精度。在需要重复定位与平稳进给的自动化装备中，减速机构的精度与刚性直接影响整机性能。

二、产品特点

• 齿面经磨削处理：啮合噪声低、传动平稳，长期运行的磨损速率可控。
• 背隙可调：装配结构支持背隙调整，便于维持重复定位精度。
• 刚性好：箱体与轴承配置针对载荷方向优化，抵抗切削力矩引起的变形。
• 润滑方案明确：标注润滑脂类型与补充周期，便于纳入设备维护计划。

三、规格参数

• 典型形式：齿轮副传动单元、行星式或平行轴式减速机构。
• 传动比与额定扭矩：按系列分档，选型时以峰值扭矩校核而非仅看额定值。
• 背隙等级：按精度要求分档，高精度定位场景需选小背隙等级。
• 轴承配置：按径向与轴向载荷组合选择支承形式。
• 润滑与密封：标注润滑脂牌号、补充周期与防护等级。

四、行业应用

• 数控机床进给轴与辅助轴的传动机构。
• 自动化输送线与分选设备的驱动单元。
• 机器人第七轴与直线滑台的运动传动。
• 包装机械的同步传动与相位控制环节。
• 检测设备的精密定位与旋转平台驱动。

五、选购指南

• 先按负载峰值扭矩选规格，仅按额定扭矩选型会在启停与冲击工况下过载。
• 按定位精度要求选背隙等级，背隙过大会在换向时产生位置滞后，影响加工或定位一致性。
• 核对安装法兰与电机输出轴的接口形式，避免二次加工转接件引入同轴度误差。
• 核算工作转速与温升，连续高速运行需关注润滑脂的高温性能与散热条件。
• 安装后测量传动背隙与空程量并留档，作为后续维护的对比基准。

六、常见问题

问：传动机构运行噪声逐渐增大，可能原因有哪些？答：多与润滑脂失效、齿面磨损或轴承游隙变化有关。应先补充或更换规定润滑脂，再检查背隙是否超差；噪声伴随定位精度下降时应拆检齿面磨损状态。

问：背隙调整后重复定位精度仍不理想，还需要检查什么？答：应排查联轴器扭转刚度、电机编码器反馈与实际输出轴的连接误差，以及安装基础的刚性。传动链中任一环节的柔性都会体现为定位偏差。

七、资料与技术支持

古德尔（Güdel）为各系列提供额定扭矩表、背隙等级说明与润滑维护要求。选型阶段建议先确定峰值扭矩、传动比与精度要求三项条件，再对照系列资料确认机构型号；安装与维护环节的技术资料，可结合设备设计图与该品牌装配手册交叉核对，并在投产前测量背隙与空程量作为基准记录。
