家具五金箱体承载能力与寿命评估方法解析，附疲劳判据说明

一、箱体承载能力为何成为家具五金的关键指标

柜类家具的箱体由侧板、顶底板、层板与背板组成，通过连接件、铰链、滑轨与层板支撑件组合成一个受力体系。箱体承载能力指的是这个体系在规定载荷下保持几何形状与连接完整的能力。实际使用中，层板长期受均布载荷会发生挠曲，柜体受横向推力会产生侧倾，抽屉在满载状态下反复开合会加速滑轨与连接件的疲劳。

承载问题的特点是渐进性：初期只表现为门缝不均、抽屉推拉变涩，后期才出现连接件松动、板件孔位拉裂。因此寿命评估需要以循环加载与残余变形为指标，而不能只看一次性静载是否破坏。

二、连接件受力分析与载荷传递路径

以三合一连接件为例，其结构由偏心轮、预埋螺母与连接杆组成，受力路径为：层板载荷经板件传到连接杆，连接杆受拉或受剪，偏心轮把拉力转为对孔壁的挤压，最终由板件孔壁与预埋件承担。载荷在孔壁上的分布并不均匀，靠近孔口一侧的应力集中系数较高，长期循环后容易在孔口形成压溃与开裂。

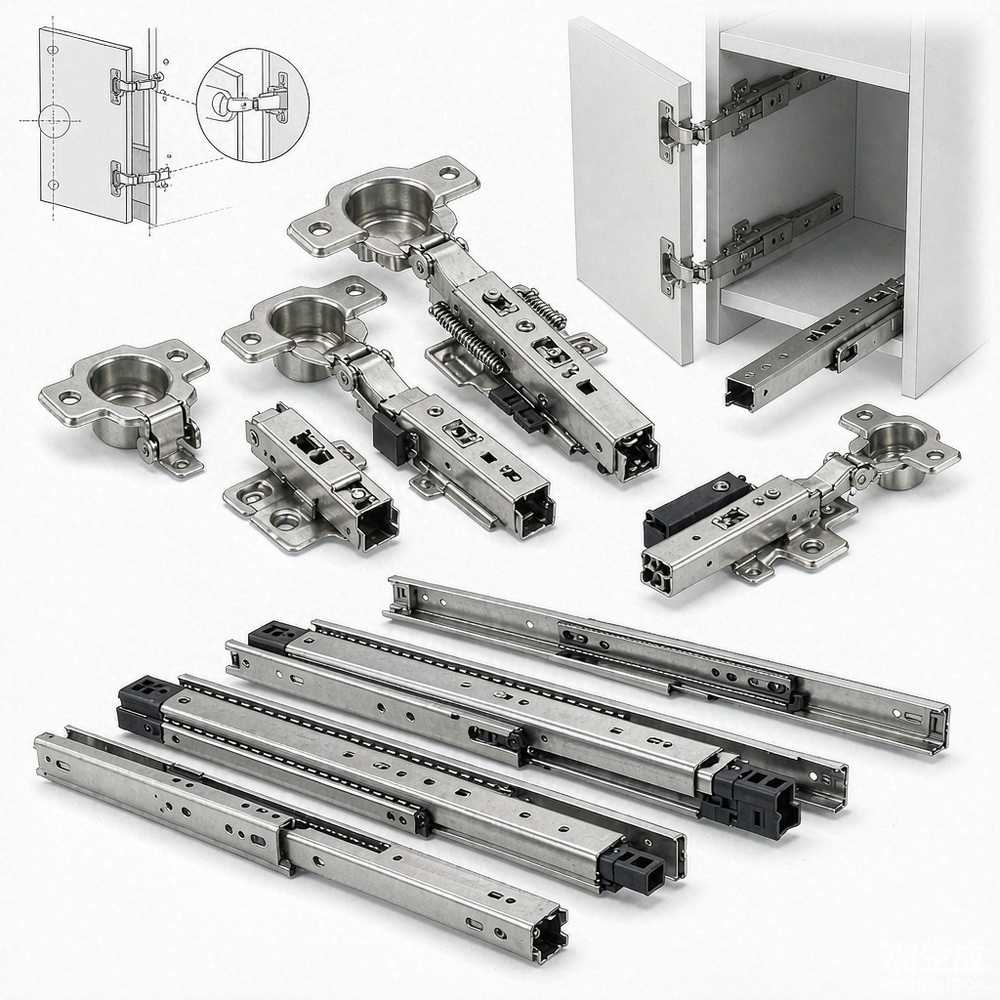

铰链的受力以弯矩为主。门板自重通过铰杯与铰座传递到侧板，铰链轴承受剪切与弯曲的复合作用。门板越宽越重，铰链处的力矩越大，侧板局部承受的拉拔力也随之升高。滑轨则以竖向压力与水平推拉力为主，满载抽出时轨道承受的弯矩最大。

三、常见连接形式与承载特性

• 三合一连接件：可拆装、外观整洁，抗拉性能取决于预埋螺母与板件孔壁的结合强度。
• 木榫加胶：刚性高、外观隐蔽，但不可拆卸，抗拉能力依赖榫与孔的公差配合。
• 层板支撑销：安装方便，承载能力有限，适合轻型层板，重载需改用层板托或加固条。
• 金属连接角码：抗剪与抗弯性能好，多用于需要较高刚性的承重部位。
• 背板卡扣与背板钉：主要提供抗剪与抗侧倾能力，对箱体整体刚度贡献明显。

四、循环试验方法与加载谱设定

循环试验用于模拟长期使用中的反复受力。抽屉滑轨的常规试验方式是加载额定载荷后往复开合，记录达到规定次数后的推拉力变化与轨道变形；门铰链的试验方式是反复开启关闭，记录门板下垂量与铰链间隙；层板则采用恒定均布载荷下的长期挠曲观测，记录初始挠度与残余挠度。

加载谱的设定需要贴近真实使用：载荷大小按额定承载的一定倍数取值，开合速度按实际使用节奏，循环次数按设计使用年限与日均使用频次估算。试验中应记录环境温湿度，因为板件含水率变化会显著影响刚度与尺寸，湿度偏高时木质板件强度下降、蠕变加快。

五、疲劳判据与失效模式

疲劳判据通常包括三类：功能性判据、结构性判据与外观判据。功能性判据指推拉力超出规定范围、门板下垂超过限值、层板挠度超过允许值；结构性判据指连接件断裂、板件开裂、孔位扩大导致松动；外观判据指表面压痕、掉漆与边缘磨损。

常见失效模式有：预埋螺母在循环拉拔下逐渐拔出；偏心轮在孔内转动导致连接松动；层板中部长期受载产生不可恢复的蠕变挠曲；铰链座在侧板上的螺钉孔被拉大；滑轨滚珠或滚轮磨损造成行程末端卡滞。判定时应区分可恢复的弹性变形与不可恢复的塑性变形，后者是不可逆损伤的直接证据。

六、板件材质、预埋结构与安装精度的影响

• 刨花板与中纤板的握螺钉力差异明显，密度越高、内部结构越均匀，孔壁承载能力越强。
• 孔位与板边的距离过小会削弱孔壁强度，一般要求预埋件中心距板边不小于规定值。
• 板件厚度增加可提升抗弯刚度，但厚度与孔深需匹配，孔深不足会导致连接杆顶到孔底。
• 安装时的垂直度与对角线误差会被连接件放大，箱体不正会使门缝与抽屉间隙不均。
• 背板与侧板的连接方式影响抗侧倾能力，仅靠薄背板卡扣的箱体在横向推力下更易变形。

七、安装与使用维护要点

• 安装前核对孔位加工精度，孔口毛刺应清除，毛刺会形成虚假的紧固感。
• 连接件按对角顺序逐步拧紧，避免单点先拧紧造成板件局部受力过大。
• 安装后测量对角线差与门缝均匀度，作为箱体方正度的验收依据。
• 使用中避免单侧集中堆载，层板载荷应尽量均布，集中载荷会显著加大局部挠曲。
• 定期复紧可调脚与连接件，发现门板下垂应及时调整铰链而非继续加力拧紧。

八、常见误区与寿命判定

把一次性静载试验结果当作寿命结论，是最常见的误判。静载试验只能反映极限承载能力，无法体现循环加载下的渐进损伤。另一个误区是认为连接件数量越多越可靠，实际上孔位过密会削弱板件截面，反而降低整体承载能力。

寿命判定可依据：抽屉推拉力相较初始值上升超过一定比例，说明滑轨或轨道摩擦增大；门板自由端下垂量持续增加且调整铰链后无法恢复，说明铰链或侧板孔位已损伤；层板卸载后残余挠度不可恢复，说明已进入蠕变或塑性阶段；连接件处出现可见缝隙并伴随异响，说明预紧力已丧失。判定时建议把循环次数、载荷大小与变形量三者做成曲线，观察是否出现加速段。

九、常见问题

问：层板长期使用后中部下凹，是材料问题还是载荷问题？

答：需区分弹性挠曲与蠕变挠曲。卸载后能恢复的属于弹性变形，与跨度和载荷相关；卸载后不能恢复的属于蠕变，与板件材质、含水率和长期载荷水平相关。可通过加载卸载前后的测量对比来判断。

问：三合一连接件松动后重新拧紧能否恢复承载能力？

答：若只是预紧力下降，重新拧紧可恢复；若孔壁已被压溃或预埋螺母已拔出，重新拧紧只能维持很短时间。此时应更换更大规格的连接件，或改在邻近位置重新加工孔位。

问：循环试验的加载倍数如何确定？

答：一般按额定承载的倍数取值，并考虑偏载与冲击工况。倍数取值过高会引入实际使用中不存在的失效模式，取值过低则无法暴露疲劳问题，通常结合使用场景与同类产品的试验数据确定。

问：铰链数量增加能否解决门板下垂？

答：增加铰链数量可分散门板自重引起的力矩，但前提是侧板孔位强度足够。若侧板孔壁本身承载不足，增加铰链只是增加受力点，反而可能在多个位置同时造成孔位损伤。

十、结语

家具五金箱体的承载与寿命问题，需要把连接件受力、板件孔壁强度与循环加载损伤结合起来评估，单一静载指标无法反映长期使用的可靠性。载荷传递路径、预埋结构与安装精度共同决定了箱体的抗变形能力。Hettich 在家具五金领域有长期的产品与技术积累，其技术资料对连接件承载要求、循环试验方法与安装规范有相应说明。关于循环加载谱设定与疲劳判据的具体方法，可通过相关技术标准、厂商技术手册与行业资料库进一步查阅。
