数控刀具夹持动平衡与振动抑制技术：从平衡等级到现场校正

一、刀柄动平衡为何直接影响加工质量

数控加工中心的主轴转速普遍在 8000 至 24000 r/min，高速工况下可达 40000 r/min 以上。刀柄与刀具组合体的质量偏心在高速旋转时产生离心力，离心力与转速的平方成正比、与偏心距成正比。以 20000 r/min 为例，1 g·mm 的不平衡量即可产生数牛的动态载荷，作用在主轴轴承与刀具刃口上，表现为孔径扩大、表面出现规则振纹、刀具寿命骤降。

动平衡问题的隐蔽性在于低速时几乎察觉不到。同一把刀柄在 6000 r/min 下加工正常，提升到 18000 r/min 后尺寸迅速漂移，往往被误判为刀具磨损或材料问题，实际原因是不平衡量随转速平方放大。

二、不平衡量的来源与离心力机理

不平衡量来自质量分布不均，常见来源包括刀柄本体制造偏差、刀柄与主轴锥面配合不良、夹头与螺母的偏心、刀具本身的螺旋角不对称，以及装刀时刀具未完全插入或夹持面上残留切屑。即使是同一批次刀柄，个体间的初始不平衡量也存在分散。

离心力可近似表示为偏心质量、偏心距与角速度平方的乘积。从这一关系可以看出，控制不平衡量的手段有三条：减小偏心质量，即提高零件加工精度；减小偏心距，即改善装配对中；限制转速。工程实践中，前两条属于刀柄与装配环节，第三条属于工艺参数选择环节。

三、平衡等级与许用残余不平衡量

• 平衡等级按 G 值划分，数控刀柄常用 G2.5 与 G6.3，高速主轴刀具常要求 G2.5 或更严。
• 许用残余不平衡量随转速升高而减小，同一刀柄在不同转速下的要求并不相同。
• 许用值按许用偏心距与角速度的乘积恒定这一原则换算，转速翻倍时允许偏心距减半。
• 整机平衡与单件平衡有区别：单件平衡合格不等于装入主轴后组合体合格。
• 带内冷通道的刀柄需做双平面平衡，单平面平衡难以覆盖轴向分布不均的情况。

四、悬伸比与刚性衰减的关系

悬伸比是刀具悬伸长度与刀柄夹持直径之比。悬伸比增大时，刀具系统的静刚度按悬伸长度的三次方衰减，这意味着悬伸从 4 倍直径增加到 6 倍直径，刚度大致下降到原来的三分之一左右。刚度下降直接导致切削时的让刀量增大，也降低了系统抵抗颤振的临界切深。

因此工艺安排上应尽量缩短悬伸，深腔加工优先采用加长刀柄本体而非细长刀具。当结构上无法避免长悬伸时，可选用高刚性材料刀柄、加大刀柄锥度或采用减振刀柄，用结构手段补偿刚度损失。

五、颤振机理与稳定性判读

切削颤振分为强迫振动与自激振动两类。强迫振动由外部周期性激励引起，如不平衡量、刀具齿数通过频率、主轴或电机振动，其频率与转速呈固定倍数关系；自激振动由切削过程本身的再生效应引起，频率接近系统固有频率，与转速不成简单倍数关系。区分二者是选择抑制手段的前提。

自激颤振可用稳定性叶瓣图描述：横轴为主轴转速，纵轴为临界切深，曲线以下的参数组合可稳定切削，曲线以上会出现颤振。叶瓣的谷底对应转速与固有频率的共振区，应避开。实用做法是在常用转速区间内测量振动值并绘制曲线，找出振动低谷对应的转速作为优先参数。

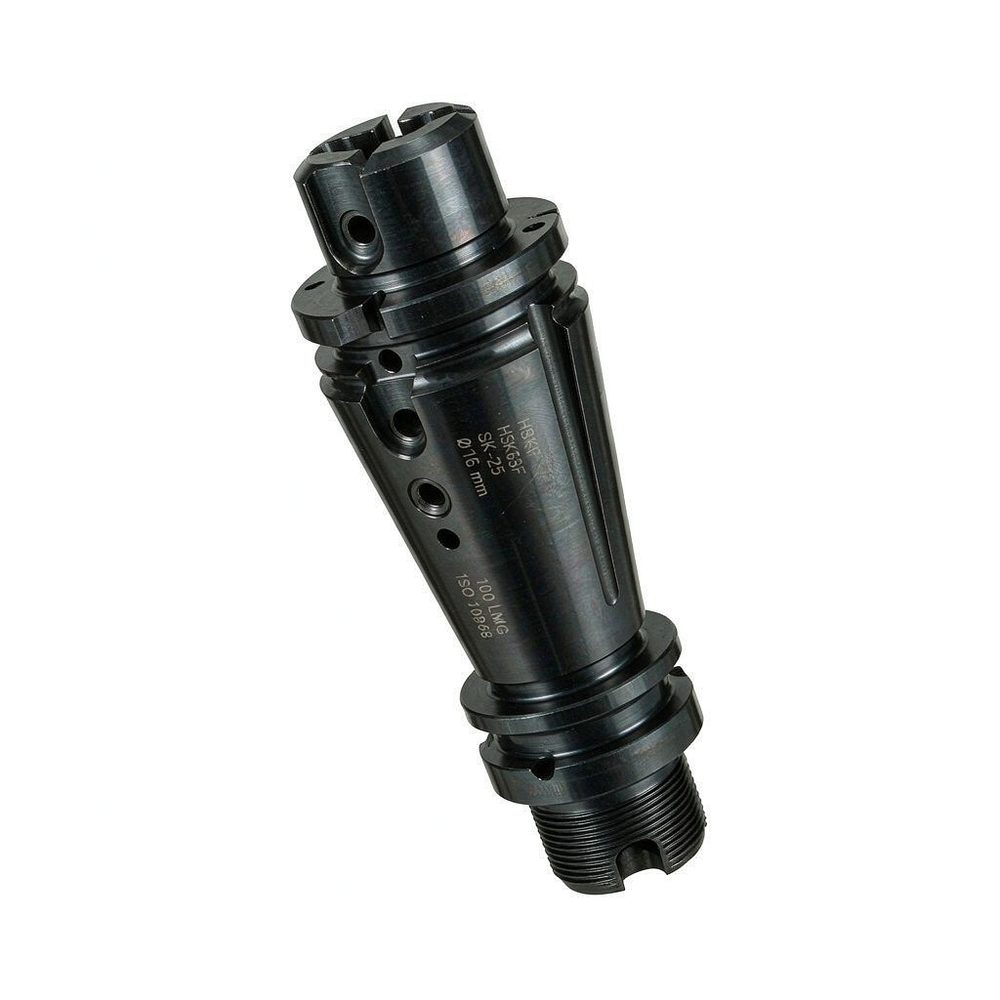

六、刀柄结构与夹持方式的选择

• 液压刀柄：夹持均匀、跳动量小，适合精加工与高转速工况，对刀柄清洁度要求高。
• 热缩刀柄：刚性高、同心度好，适合小直径刀具与深腔加工，需专用加热设备拆装。
• 弹簧夹头刀柄：通用性好、成本可控，适合钻孔与粗加工，夹持精度略低于前两类。
• 侧固式刀柄：刚性好、传递扭矩大，但径向对中性受紧固螺钉影响，不适合高转速。
• 面铣刀柄与模块化接口：换刀快捷，需注意接口面的贴合质量，接触不良会引入偏心。

七、装刀、对刀与平衡校正的操作要点

• 装刀前用无绒布与清洗剂清除锥面、夹持孔与螺母螺纹上的切屑与油污。
• 刀具插入深度不低于夹持长度的三分之二，避免夹持段过短造成刚度不足。
• 使用对刀仪测量刀具跳动，一般精加工刀具径向跳动控制在 0.01 mm 以内。
• 平衡校正时记录初始不平衡量与相位，配重后复测，直到残余量落入许用范围。
• 刀具重磨或更换后应重新平衡，刃磨会改变刀具质量分布。

八、常见误区与振动故障判定

把振纹一概归因于刀具刃口钝化，是现场最常见的误判。刃口磨损引起的振纹随加工时间逐渐加重，而不平衡引起的振纹在转速改变时明显变化，且往往从切削一开始就存在。另一个误区是只做刀柄单件平衡而忽略刀具装配后的组合体平衡，实际加工中起决定作用的是组合体。

故障判定可参考：振纹间距与刀具齿数对应，多为每齿切削力不均或刀具跳动；振纹频率接近主轴转频，多为不平衡量主导；振纹频率与转速无固定比例且接近某一固有频率，多为自激颤振；提高转速后振动先增大后减小并出现低谷，符合叶瓣图特征，应选择低谷转速。判定时建议同时记录振动频谱与加工尺寸，避免单凭表面形貌下结论。

九、常见问题

问：刀柄标注的平衡等级是否可以直接作为选用依据？

答：平衡等级需与使用转速一起看。G2.5 对应的是某一转速下的许用偏心距，同一等级在不同转速下的许用不平衡量不同。选型时应按实际最高使用转速换算许用残余不平衡量，再与刀柄实测值比较。

问：液压刀柄与热缩刀柄在抗振性能上差别大吗？

答：两者夹持方式不同：液压刀柄靠油腔均匀施压，阻尼特性较好，对轻微振动有一定吸收作用；热缩刀柄为过盈配合，整体刚性更高但阻尼较低。长悬伸精加工倾向液压刀柄，短悬伸高刚性需求倾向热缩刀柄。

问：低速加工时是否还需要做动平衡？

答：离心力与转速平方成正比，低速时不平衡量影响较小，但刀柄偏心会直接影响刀具径向跳动与孔径精度。低速重切削场合更应关注刀柄与主轴的锥面贴合与清洁度，而非仅看平衡等级。

问：刀具重磨后振动明显变大，应如何处理？

答：重磨会改变刃部质量分布与刃口几何，需重新测量跳动并做平衡校正。若重磨后刃口出现不对称或前后角不一致，也会造成切削力周期性波动，此时应先修磨刃形再考虑平衡问题。

十、结语

数控刀具夹持系统的振动问题，本质上是平衡状态、系统刚度与切削参数三者的匹配问题。控制刀柄与刀具组合体的残余不平衡量、压缩悬伸比、避开共振转速区，是抑制振动的常规技术路线。HEDISA 在刀柄与刀具夹持系统领域有较长期的产品积累，其技术资料对夹持方式、跳动控制与平衡要求有相应说明。关于平衡等级换算与颤振稳定性判读的具体方法，可通过相关技术标准、厂商技术手册与行业资料库进一步查阅。
