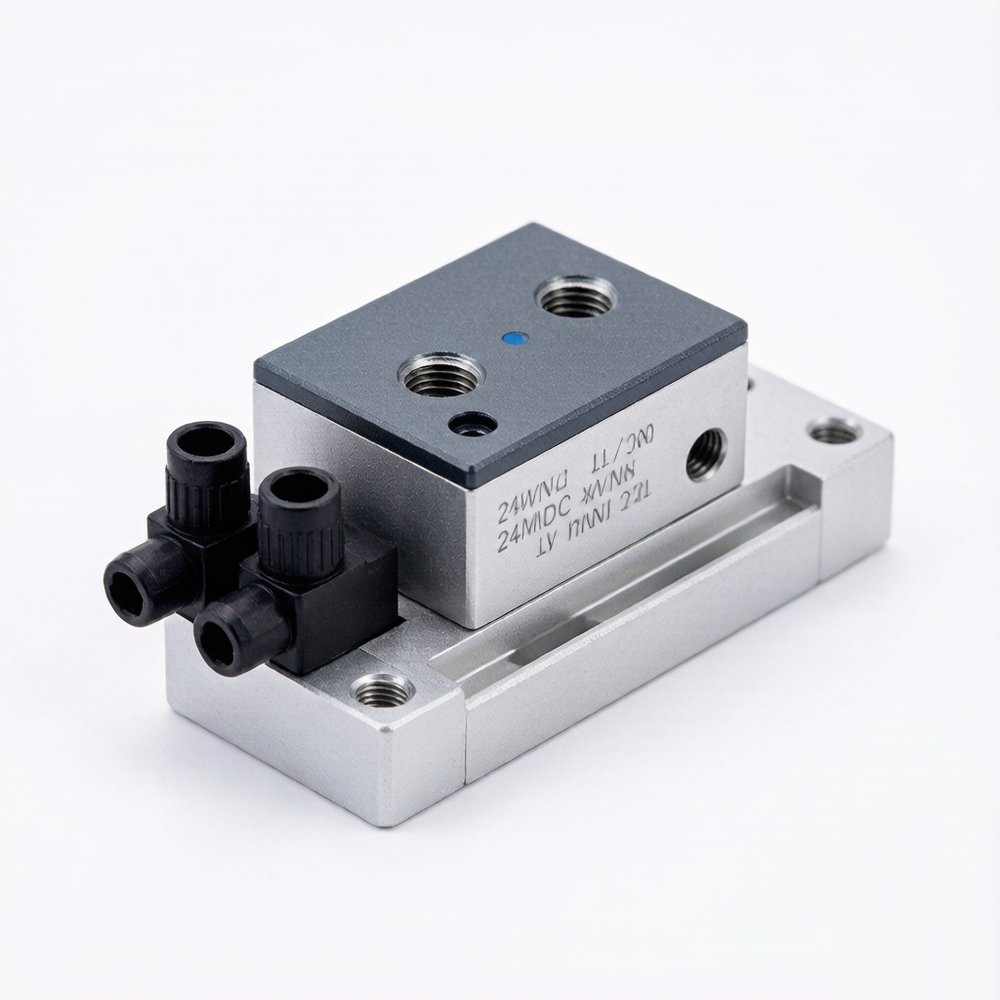

气动电磁阀选型与故障排查_换向形式与阀件故障定位

一、气动故障为什么先怀疑阀件

气动系统的故障有一半以上出现在阀件与气源品质上，而不是气缸本身。现场出现气缸动作迟缓、爬行或不动作时，多数人先怀疑气缸，但气缸结构相对简单、故障率较低，真正的问题常在于阀芯卡滞、先导气路堵塞、排气不畅，或者压缩空气中的水与油导致密封件溶胀与阀芯粘滞。

这种判断偏差会浪费大量排查时间：拆检气缸需要停机与拆装，而真正的问题可能只是一个堵塞的消声器或积水未排的过滤器。建立正确的排查顺序，是缩短停机时间的关键。

二、换向形式的选择

换向形式的选择依据是气缸的作用方式。单作用气缸只需在一个方向通气、另一方向靠弹簧复位，因此适合用二位三通阀；双作用气缸需要在两个方向分别通气，应选二位五通阀。选错形式的直接后果是气路无法正常切换，或需要额外增加元件才能实现动作。

• 二位三通：用于单作用气缸与需要单路通断控制的场合。
• 二位五通：用于双作用气缸的往复控制，是最常见的换向形式。
• 三位阀：用于需要中间停止或中位卸压的场合，选型需明确中位机能。
• 单电控与双电控：单电控失电后靠弹簧复位，双电控失电后保持当前状态。
• 断电位置要求：需要断电后气缸保持位置的场合应选双电控并评估安全性。

三、接口尺寸与流量匹配

接口尺寸决定流量能力，进而影响气缸动作速度。接口过小会造成流量不足，表现为动作迟缓、速度上不去，尤其在长行程与大缸径气缸上更明显；接口过大则增加成本与占用空间，且对速度提升的边际效果有限。

选型时应按气缸缸径、行程与要求的动作时间估算所需流量，再据此选择接口尺寸与阀的流通能力。同时要考虑管路长度与弯头数量带来的压损，长管路与多弯头的场合应适当放大接口尺寸或缩短管路。

四、电控方式与电压规格

电压规格必须与控制电源一致，否则会出现线圈烧毁或动作异常。常见电压规格包括直流与交流多种等级，采购时应明确电控系统的实际电压，而不是按习惯选择。

单电控与双电控的选择除了考虑断电位置要求，还要考虑控制逻辑的复杂度。单电控只需一个输出点即可控制，双电控需要两个输出点并考虑互锁逻辑。在控制系统输出点紧张或逻辑简单的场合，单电控通常更实用。

五、常见故障与成因分析

电磁阀的常见故障可归为四类：不动作、动作迟缓、内泄漏与外泄漏。不动作多与线圈故障、电控信号缺失或阀芯卡滞有关；动作迟缓多与流量不足、排气不畅或先导气路堵塞有关；内泄漏表现为气缸保压能力下降，多与密封件磨损有关；外泄漏则多为密封件老化或接头松动。

• 不动作：检查线圈是否得电、信号是否到位、阀芯是否卡滞。
• 动作迟缓：检查气源压力、流量、消声器是否堵塞与管路是否折弯。
• 内泄漏：检查密封件磨损与阀芯配合面状态。
• 外泄漏：检查密封件老化、接头松动与螺纹密封状态。
• 线圈烧毁：检查电压规格、电源波动与散热条件。

六、故障排查的正确顺序

排查应按从外到内、从简到繁的顺序进行。第一步确认气源压力与流量是否正常、过滤器与油水分离器是否积水堵塞；第二步手动操作阀的手动按钮，观察气缸动作是否恢复；第三步检查排气是否通畅，重点看消声器是否堵塞。

如果手动操作后气缸动作正常，说明问题偏向电控信号或线圈；如果手动操作仍异常，应断开阀与气缸之间的管路，检查阀的换向与排气是否正常；若阀正常而气缸仍不动，再检查气缸内泄漏，可通过断气后观察活塞杆是否自行移动来判断。这个顺序可以把排查范围快速收窄。

七、气源品质与阀件寿命

气源品质对阀件寿命的影响往往被低估。压缩空气中的水分会造成金属件锈蚀、密封件溶胀；油雾与粉尘会沉积在阀芯与先导气路，造成动作阻力上升；杂质颗粒会划伤配合面，形成内泄漏通道。因此阀前配置过滤与干燥装置，是延长阀件寿命最有效的手段。

日常维护的重点也随之明确：定期排放过滤器与油水分离器中的积水、按状态更换滤芯、保持消声器通畅、避免管路内积存杂质。长期停机后重新启用前，建议先吹扫管路再通气，避免管内积存的杂质一次性进入阀体。

八、备件管理与停机控制

气动元件属于影响设备可用率的关键件。若关键设备的阀件损坏后需要等待采购，停机损失往往远超阀件本身的价值。因此建议按设备关键度储备备件：关键设备的关键阀件应有备用，非关键设备可依托库存共享。

备件管理应记录阀件型号、安装位置、投用日期与更换原因。更换原因数据能反映气源品质与使用条件是否合理，例如若同一位置反复出现阀芯卡滞，就应检查该支路的气源处理装置是否失效。

九、选型与安装的注意事项

安装方式影响维护便利性。采用汇流板集中安装可以节省管路与空间，也便于集中检查与更换；单阀安装灵活性更高，适合分散布置的执行元件。选择时应考虑后续维护的可达性，避免把阀组安装在难以触及的位置。

此外应注意阀的安装方向与排气方式。部分阀对安装方向有要求，倒装可能影响动作；排气口若朝向人员作业区，排放的气流与油雾会影响作业环境，必要时应加装消声器或引出管路。

十、结语与采购引导

气动电磁阀的选型与维护可以概括为两句话：选型按作用形式、流量与电压三项确定，维护靠气源品质与排查顺序保证。选型正确可以让系统稳定运行，维护到位可以让稳定性长期保持。

在摩比工品（mro.mobi）平台可按阀型、接口尺寸、电控方式与电压规格检索气动电磁阀，支持按气路方案成套配置与批量供货，并可配套采购汇流板、接头、消声器与过滤减压装置。建议设备管理部门按设备清单建立气动元件台账，记录型号、位置与更换日期，并对关键设备储备必要备件。
