设备冷却水路堵了一半，温度却没报警；润滑管路流量下降，直到轴承烧了才被发现。这类问题的共同点是缺少流量这个监测量。流量传感器能把冷却、润滑与过程介质的实际流量变成可记录的数据，前提是测量原理与介质、管径和安装位置都对得上。

一、在线流量监测解决什么问题

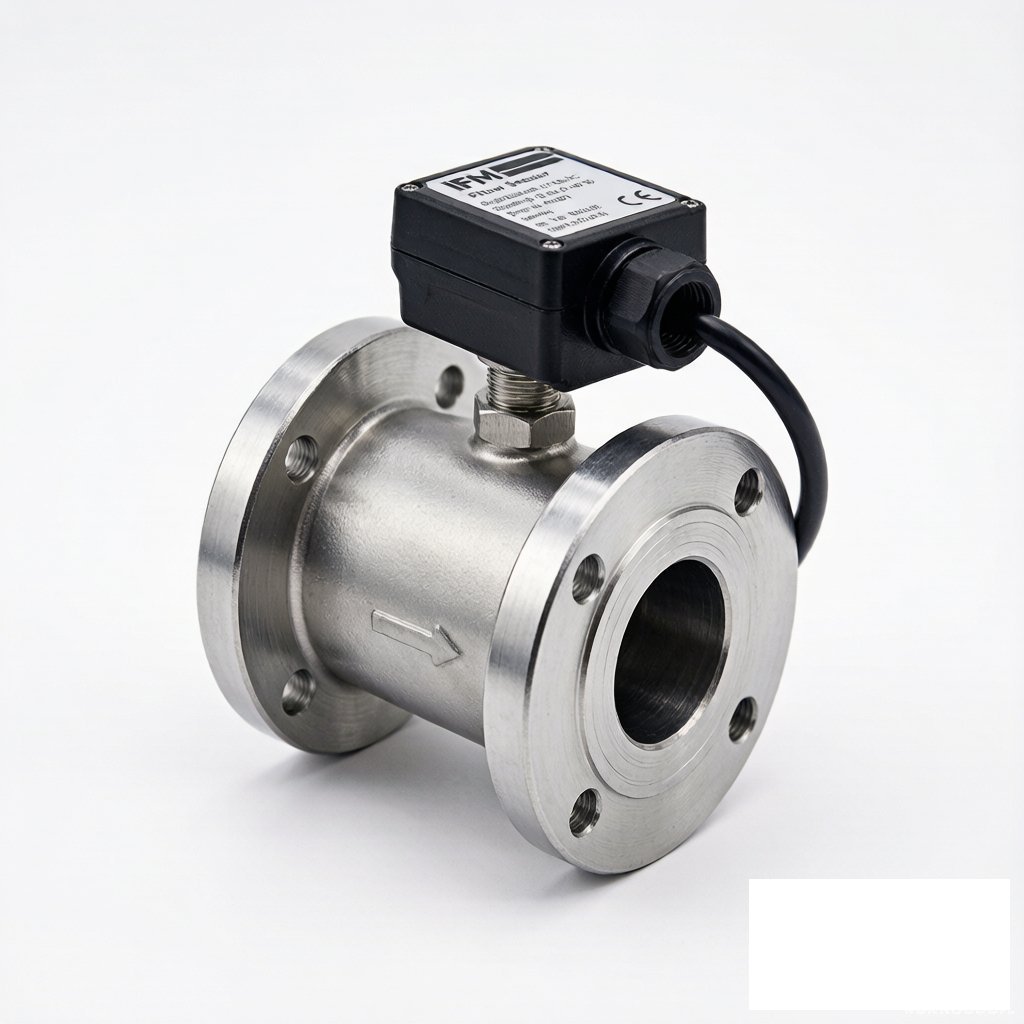

流量传感器安装在管路中，实时输出流量信号，用于判断冷却水是否通畅、润滑油是否到位、供液量是否达标、过程流体是否偏离设定值。与压力监测相比，流量能更直接反映通路状态：管路半堵时压力可能基本不变，流量却已明显下降。它适合需要连续监控与联锁保护的场合，例如刀具冷却、主轴润滑、焊接循环水、清洗与加药系统。

二、常见测量原理

• 热式：利用加热元件与介质的换热关系测量流量，适合气体与小流量液体，压损小，对介质洁净度有一定要求
• 电磁式：按法拉第电磁感应原理工作，要求介质具有一定导电性，精度与稳定性好，管道内无阻碍件
• 涡街式：利用流体绕流产生涡旋的频率测量流量，适合蒸汽与较洁净液体，需要足够长的直管段
• 差压式与变面积式：结构简单、成本低，常见于对精度要求不高的指示场合

三、按介质初筛原理

选择原理的第一步是判断介质性质。水基冷却液与大多数水溶液导电，可考虑电磁式；去离子水与油类导电性差，电磁式不适用。气体与压缩空气更适合热式或差压式。含颗粒或易结垢的介质应优先选无阻碍件的结构，避免堵塞。腐蚀性介质需核对接液材质，常见有不锈钢与工程塑料两类。介质温度也是筛选条件，超出传感器工作范围需要选高温型号或加装冷却结构。

四、关键参数怎么读

量程应让正常工作流量落在满量程的中段，一般建议在百分之三十到百分之八十之间：过小会降低分辨率，过大则容易超出测量范围。精度通常以读数百分比或满量程百分比表示，长量程传感器若用满量程百分比表述，低流量段的绝对误差会偏大。响应时间影响能否捕捉快速波动，联锁保护场合需要更快响应。压力损失关系到系统能耗，小管径与高流量下尤其明显。输出信号形式决定与控制器如何对接。

五、管径与安装位置

管径应与实际管路匹配，管径突变会引起流态紊乱与测量偏差。多数原理要求一定长度的直管段，上游通常需要更长，下游可短一些，具体按产品说明执行。安装方向要按说明确定，部分原理对气泡或沉积物有明确的方向要求。应避开泵出口与阀门紧邻的位置，这些部位流态不稳定。测量含气泡的液体时，气泡会造成读数跳动，必要时在管路上游设置排气措施。

六、输出信号与系统对接

输出常见模拟量、开关量与总线通讯几种形式。模拟量用于连续监测，可进入控制系统做趋势记录；开关量用于流量低限报警与联锁停机的简单场合；总线通讯能提供多参数与诊断信息，便于接入设备管理系统。对接时要确认信号范围、供电方式与接线极性，模拟量信号还应关注屏蔽与接地，长距离传输容易受到干扰。设定报警点时，开关量场合建议留回差，避免在临界流量附近频繁通断。

七、温度补偿与介质影响

介质黏度、密度与温度会随工况变化，进而影响测量结果。部分原理对温度敏感，需要温度补偿或选择带补偿功能的型号。液体中混入气泡、固体颗粒或介质浓度变化，都会改变测量特性。在配比可变的冷却液中，浓度变化会影响读数，必要时应结合浓度检测综合判断。测量点的压力与温度若接近传感器上限，应留出余量，长期在极限条件下工作会缩短使用寿命。

八、安装调试要点

安装前确认流向标记与管路实际流向一致，装反会造成读数异常或完全无信号。螺纹或法兰连接处要按规范密封，避免渗漏影响读数与安全。电缆引入要做防水处理，接线盒密封圈不得遗漏。通电后先通介质并排气，待流动稳定再记录基准读数。报警点与迟滞量在工艺确认后设定，设定值应留有判别余量，避免因正常波动频繁报警。调试完成后记录安装位置、量程与报警设定，纳入设备档案。

九、读数异常的排查顺序

读数始终为零：先查供电与接线，再确认管路是否有实际流量、流向是否装反。读数偏低：检查管内是否结垢或有沉积物、直管段是否不足、介质中是否含气泡。读数跳动不稳：排查泵的脉动、气泡与电磁干扰，必要时调整安装位置或加装阻尼。报警频繁通断：多为报警点过于靠近正常流量值，调整设定值并增大回差。排查时建议先用便携式仪表交叉验证，再动手拆装。

十、维护与周期性核查

日常点检看外观渗漏、接线盒密封、显示与信号是否正常，并与工艺侧的实际状态对照。含颗粒或易结垢的介质要按周期清洗测量部位，清洗时避免刮伤接液面。长期运行的传感器建议定期做零点核查与比对，必要时送检校准。把清洗、核查与故障处理记录在设备台账中，既能判断传感器是否劣化，也能反向发现管路本身的结垢趋势。

十一、常见问题

问：冷却水路装了压力表还需要流量传感器吗？

答：两者反映的问题不同。管路部分堵塞时压力可能变化不大，流量却会明显下降，因此对冷却与润滑这类依靠流量的场合，流量监测更直接。多数情况下两者配合使用效果更好。

问：为什么流量读数在小流量段误差更大？

答：多数传感器的误差以满量程百分比表示，小流量时该误差占读数的比例自然更大。选型时让常用流量落在量程中段，能在不换仪表的前提下改善表现。

问：介质里含气泡会影响测量吗？

答：会。气泡会被计入流量并造成读数跳动或偏高，含气严重的管路应先排气或调整安装位置。选择对气泡不敏感的原理也有帮助，但根源仍是解决管路含气问题。

问：传感器可以直接贴在管外测量吗？

答：部分原理采用外夹式安装，不接触介质，适合不便断管的场合，但对管材、管壁厚度与介质特性有相应要求。选用时应确认是否支持外夹安装以及适用的管径范围。

十二、结语

流量传感器的选用顺序是：先按介质导电性与洁净度确定测量原理，再按常用流量确定量程，最后按管路条件确定安装位置与直管段长度。装好之后的基准读数与报警设定要记录，后续判断异常时才有对照。管路改造或更换介质后建议重新标定基准，避免沿用旧参数造成误判。
