滑台定位总是差那么几丝，速度一高就抖动，换了很多参数也压不下去。这类问题常常不在伺服，而在丝杠选型时就埋下了：导程定得偏大导致分辨率不够，预压与刚性不匹配导致反向间隙，两端支撑方式没有算临界转速。滚珠丝杠是把旋转变成直线的核心件，它的参数是成套的，单独挑一项很难得到想要的结果。

一、滚珠丝杠在传动链中的位置

滚珠丝杠介于电机与工作台之间，把电机的旋转运动转换成高精度的直线位移，同时承担轴向载荷与定位精度。相比梯形丝杠，它以滚动摩擦替代滑动摩擦，传动效率高、温升低、低速时不爬行，因此在数控进给轴、机械手升降与精密滑台上成为常用方案。代价是结构更复杂，对防护与润滑更敏感，粉尘进入滚道后的失效速度比梯形丝杠更快。

二、结构与循环方式

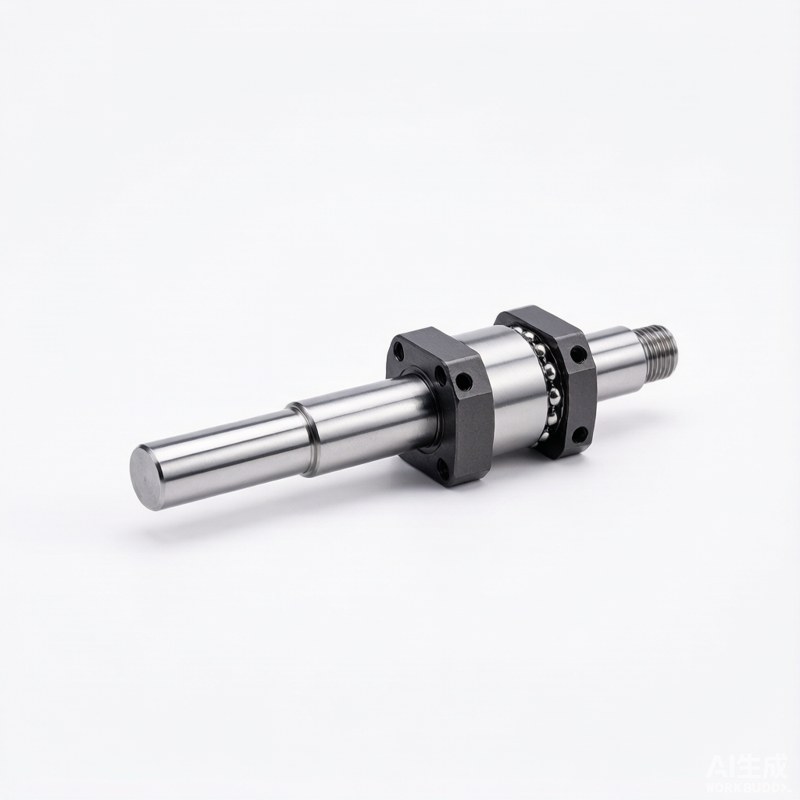

丝杠轴的外圆上有圆弧形滚道，螺母内部同样有滚道，两者之间排布钢球，钢球沿滚道滚动后通过循环结构返回起点，形成连续循环。常见循环方式有内循环与外循环、端盖与插管等区别，差别在于钢球返回路径、螺母外形尺寸与允许的转速。螺母按结构还分单螺母与双螺母，单螺母配预压结构可减小轴向间隙，双螺母通过调整两螺母间距获得预压，刚性更好但径向尺寸更大。

三、导程怎么定：速度与分辨率

导程是丝杠转一圈螺母移动的距离，它同时决定速度与分辨率，是首先要定的参数。快速移动为主的场合选较大导程，在电机转速一定时能得到更高的直线速度；以定位精度为主的场合选较小导程，同样的编码器分辨率下能达到更细的位移当量。中等导程兼顾两者，是多数进给轴的选择。导程定得过大而电机转速不足，速度上不去；定得过小而需要高速时，电机可能超出额定转速，也容易发热。

四、精度等级与轴向间隙

精度等级反映丝杠在行程内的位移误差与重复定位表现，等级越高，累积误差越小，常见分为若干等级并按用途区分。轴向间隙是螺母与丝杠之间可以自由移动的量，间隙偏大时反向移动会出现空行程，表现为换向时先走一段才动，直接影响圆度与轨迹精度。定位要求高的场合需要把间隙控制到很小甚至消除，靠预压结构实现。选型时精度等级与轴向间隙要一起看，只看等级而不问间隙，装配后仍可能出现反向超差。

五、预压方式与刚性

预压是在钢球与滚道之间施加一定压力，消除间隙并提高接触刚性。常见做法包括加大钢球直径、错位预压与双螺母预压，预压量越大刚性越高、反向间隙越小，但摩擦阻力与温升也随之上升，寿命会缩短。选择的原则是够用即止：以高加减速、需要高跟随性的场合需要较高预压；以平稳进给为主、行程长而发热敏感的场合，过大的预压反而会因热伸长引起精度漂移。长行程丝杠还要考虑热伸长量，必要时采用两端固定并施加预拉伸。

六、支撑方式与临界转速

丝杠两端的支撑方式决定允许转速与轴向刚性。固定加支撑的组合刚性较好、便于预拉伸，适合较长行程与高转速；两端固定的方式刚性最高，但安装对中要求严；两端支撑的结构简单，适合短行程与低速。丝杠轴细而长时，转速过高会接近临界转速引起共振，出现明显抖动，选型时要核对转速余量，必要时加大轴径或缩短支撑跨距。竖直安装的场合还要核算失稳载荷，避免受压时侧弯。

七、选型核算的四个步骤

• 定导程：按所需最快直线速度与电机额定转速反算，保证常用速度落在电机调速区间内
• 定轴径与螺母：按轴向载荷、允许变形量与刚性要求定径，再选螺母形式与法兰尺寸
• 定精度与预压：按定位要求与重复定位指标确定精度等级，再按刚性需求确定预压量
• 核对转速、寿命与安装尺寸：检查临界转速余量、行程长度、螺母座与电机座的连接方式

四步之后按实际工况复核一遍加减速能力。丝杠的额定载荷与寿命计算依赖平均载荷与速度曲线，先把运动曲线确定下来再核算，比凭经验放大一档更可靠。

八、安装对中与螺母座加工

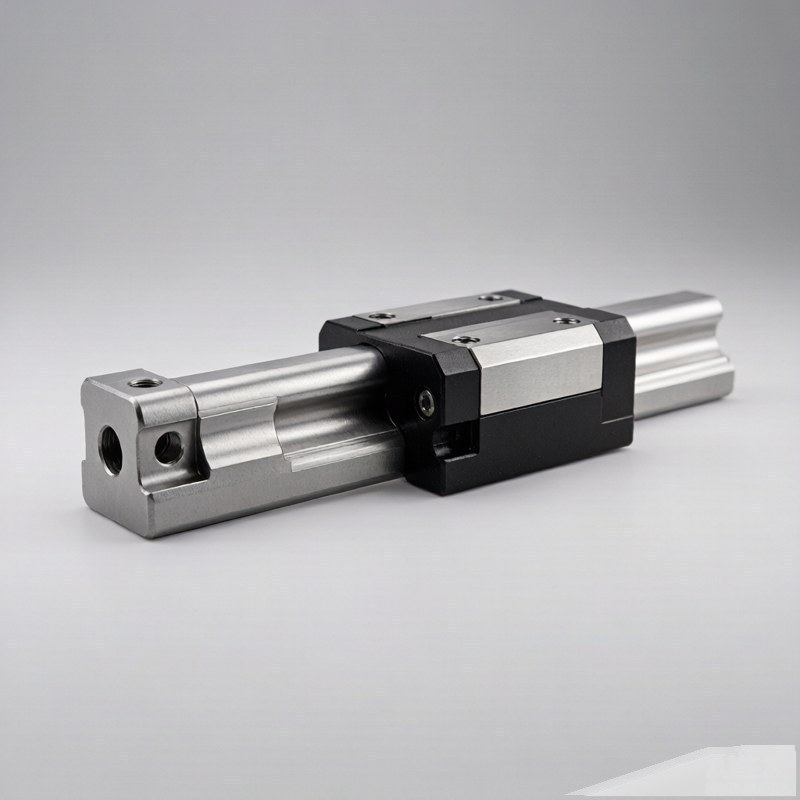

丝杠与导轨的平行度、丝杠与电机轴的同轴度直接影响运行平稳性。安装前应确认底座基准面平整，先固定导轨再以导轨为基准调整丝杠位置，使用百分表沿行程检测平行度。螺母座与工作台的连接面和丝杠轴线要保持垂直或平行关系，加工偏差会在行程两端放大成卡滞。电机与丝杠之间建议使用弹性联轴器以吸收微小偏差，禁止用锤击方式强行装入联轴器，也不要用联轴器去纠正大偏差。

九、润滑与防尘

滚珠丝杠的润滑方式有脂润滑与油润滑两类，脂润滑维护简单，适合中低速与不便于接油管的场合；油润滑散热更好，适合高速与连续运行。润滑不足时钢球与滚道直接接触，短时间内就会出现点蚀。防尘往往比润滑更容易被忽略：粉尘、切屑与冷却液进入螺母后会加速磨损，应根据场合加装防尘圈、伸缩护罩或丝杠罩壳。加脂前先清除丝杠表面的旧脂与污物，混入磨粒的润滑脂本身就会成为磨料。

十、点检项目与失效判断

日常点检关注运行声音、温升、反向间隙与定位偏差。连续而均匀的滚动声属正常，出现周期性敲击声多与钢球或循环结构有关；温升异常先查润滑与预压，再查对中；反向间隙变大，可能是预压衰减或螺母磨损；定位偏差随行程增大而增大，多半是热伸长或支撑松动。点检时可用百分表在固定位置测反向间隙并记录，形成趋势表。发现润滑脂发黑、含金属屑或丝杠表面有压痕，应停机检查而不是继续提高增益补偿。

十一、常见问题

问：导程越大速度越快，是不是选大导程更省事？

答：不是。导程大在同样电机转速下速度高，但位移当量变粗，低分辨率时低速段容易出现爬行与定位不足。应在满足速度要求的前提下尽量选小导程，把精度余量留在机电侧。

问：反向间隙能不能靠数控系统补偿掉？

答：参数补偿能改善换向时的位置偏差，但补偿值随磨损变化，需要定期重新测定。若间隙来自预压衰减或螺母磨损，补偿只是暂时遮盖，长期看仍会加剧。根本做法是恢复预压或更换螺母。

问：丝杠运行一段时间后温度升高属于正常吗？

答：有微小温升属正常，明显烫手则需排查。常见原因是润滑不足或过量、预压偏大、两端支撑同轴度不佳、防尘结构摩擦过大。长行程连续运行时还应考虑热伸长对精度的影响。

问：竖直安装的丝杠要注意什么？

答：断电时负载会自行下坠，需要配置制动装置或配重。同时要核算失稳载荷与整机自锁能力，并考虑断电、急停与抱闸动作顺序，避免在松开制动后负载突然下冲。

十二、结语

滚珠丝杠的选型顺序是先定导程，再定轴径与螺母形式，然后按定位要求确定精度与预压，最后核对转速余量、寿命与安装尺寸。装上以后的三条守则是导轨为基准对中、联轴器只吸收微小偏差、润滑与防尘同时做到位。运行阶段以反向间隙与温升为判断依据，出现异常先从对中与润滑入手，再用参数补偿兜底。
