气动设备最常见的抱怨是缸推不动或动作发飘。拆开看，很多时候不是缸的问题，而是缸径按理论值算完没留余量、气管内径偏小、或者减压阀设定长期没人复核。气动系统看起来简单，实际是压力、流量、负载与节流四件事在互相拉扯，缺一项判断就不成立。

一、品牌定位与背景

康茂胜（Camozzi）是源自意大利的气动元件与执行器品牌，创立于 1964 年。它的产品方向是从阀到缸的气动控制整体配套：电磁阀、气缸与执行器、气源处理件、管接头与气管构成一条相对完整的产品链，适合按整条气路成套核对。应用上以包装、汽车零部件、机械手与通用自动化设备居多，模块化组合与紧凑结构是突出的取向。

二、气动产品线的四段构成

一套完整气路由四段组成。气源处理段包括过滤器、减压阀与油雾器，负责把压缩空气调到可用状态；控制段是电磁阀与阀岛，决定气流何时、往哪个方向走；执行段是气缸、摆动缸与气爪，把气压转成动作；连接段是气管、接头与消声器。四段里任何一段规格失配都会在别处表现出问题，比如气管内径偏小，最终反映成动作慢与阀体发热。

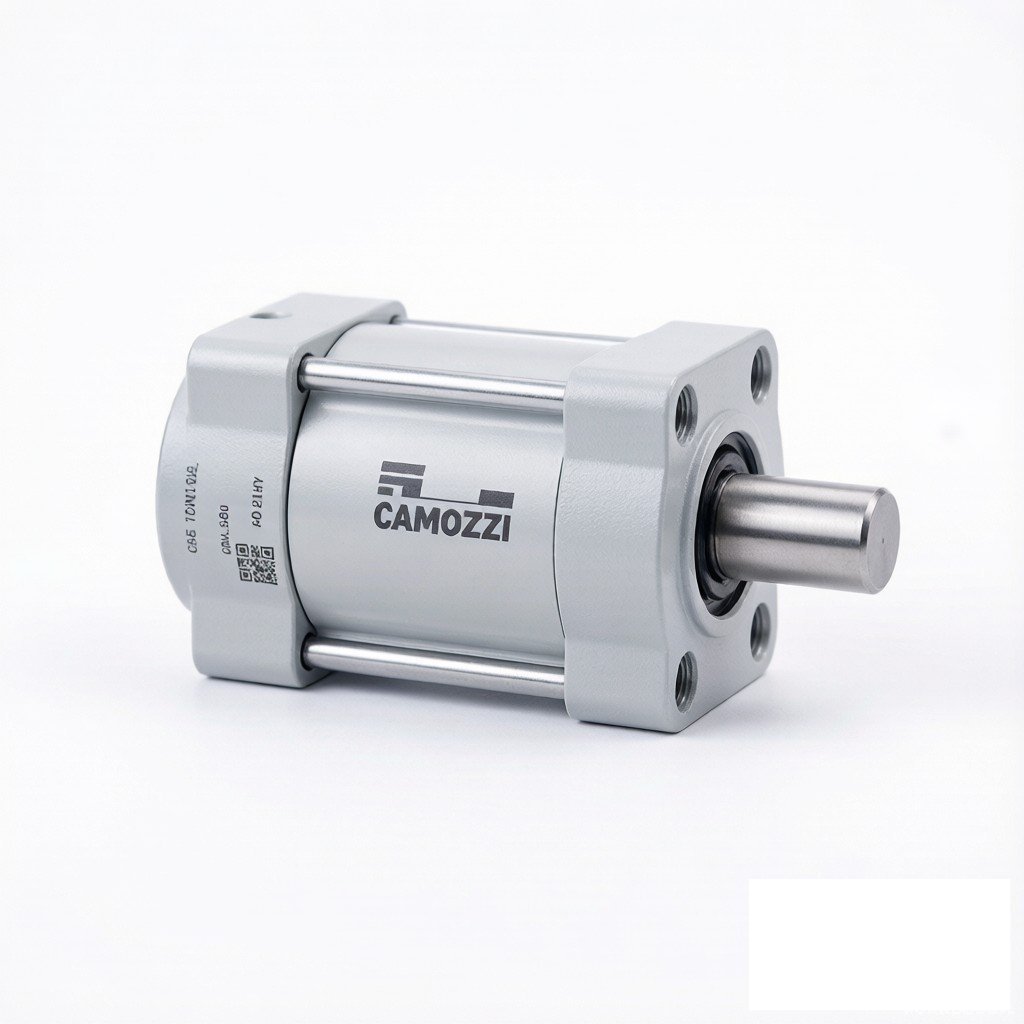

三、气缸系列怎么分

气缸按结构分标准缸、紧凑缸、薄型缸、导杆缸、无杆缸与摆动缸几类。标准缸行程与安装形式齐全，通用性最好；薄型缸轴向尺寸小，适合空间受限的夹具；导杆缸自带导向，抗侧向力与抗扭转能力强，用于需要精确直线度的场合；无杆缸行程长、占用长度小，多用于长距离移送；摆动缸输出角度运动，用于翻转与分度。单作用缸靠弹簧复位，断电时能回到安全位，适合有失效位要求的场合。

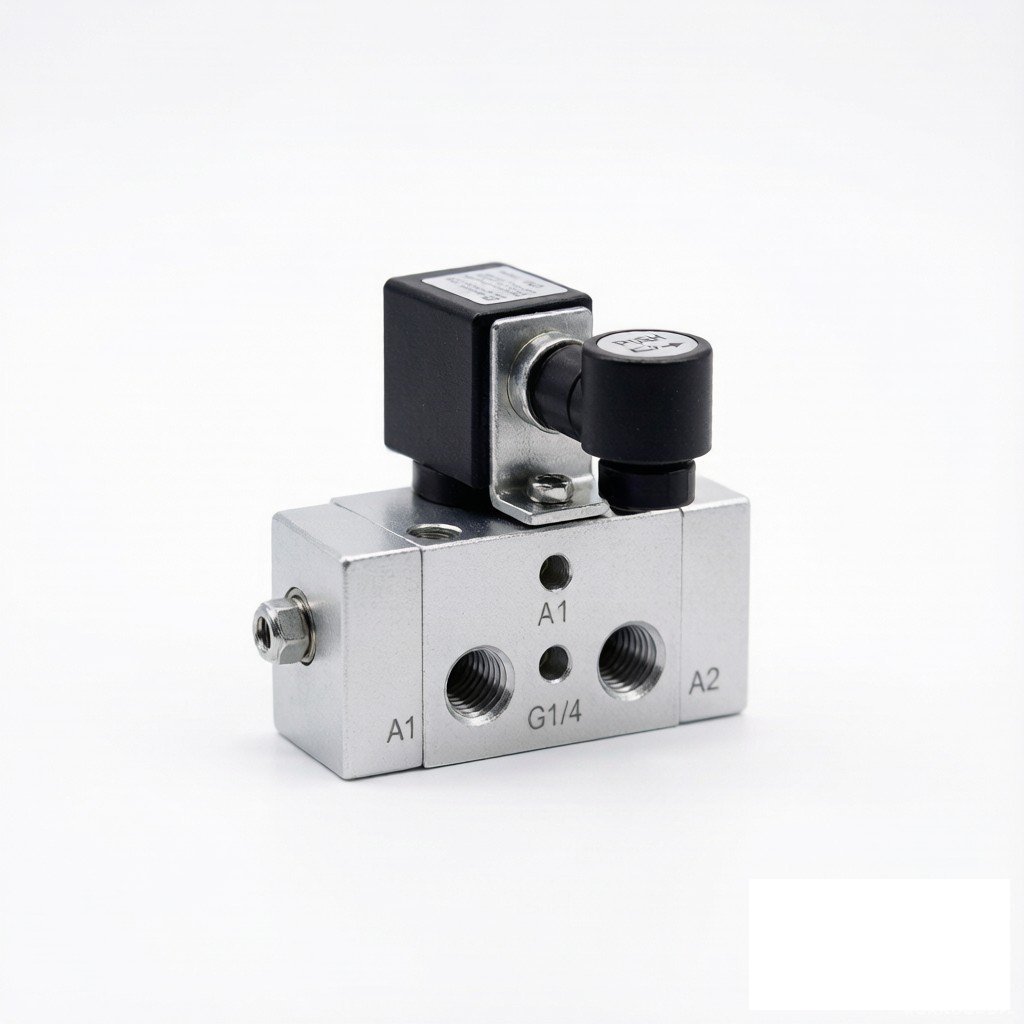

四、电磁阀与阀岛的形式差异

电磁阀按位与通的数量分为二位三通、二位五通、三位五通等。二位五通是控制双作用缸最常见的规格，三位五通在中位时有排气、保压或加压三种选择，用于需要中途停止或防止掉落的场合。按安装方式分管式、板式与阀岛集成。阀岛把多个阀集中在一块基板上，气路与电路一次接好，能显著减少管路与接线量。选阀时先定位与通的数量，再定接口螺纹规格、流量能力与电压制式。

五、型号命名与接口尺寸怎么读

气缸型号通常由系列代号、缸径、行程与安装形式组成，缸径与行程常以毫米直接写进型号。后缀部分编码缓冲形式、磁性开关槽与接口螺纹。电磁阀型号则包含位通数、接口规格、电压与接线方式。管接头按螺纹与管径两个维度标注，常见螺纹从 M5 到 G1 不等，气管外径从 4 毫米到 12 毫米常见。最容易错的是把螺纹规格与管径混为一谈，两者必须分别核对。

六、按工况定缸径与行程

• 先算理论推力：气压乘以活塞有效面积，再乘负载率，水平推力常用负载率取 0.5 左右，垂直方向更低
• 按实际负载反推最小缸径，再向上取一档标准缸径留余量
• 行程按实际位移加缓冲余量确定，长行程要考虑活塞杆稳定性与中间支撑
• 核对安装形式与允许偏心量，侧向负载大的场合改用导杆缸或加外部导向

速度要求高时不能只靠加大气压，应一并核对阀的流量能力与气管通径，否则压力表读数正常但缸依然动作迟缓。

七、阀、管、接头如何配套

配套的逻辑是让流量瓶颈不落在最小通径上。阀的流量规格应与缸径匹配，大缸配小阀会导致动作无力；气管内径按长度与流量核算，管路越长、弯头越多，所需内径越大；接头通径应与气管一致，用大管配小接头等于白花钱。管长与流速还影响压降，常见做法是把管路压降控制在供气压力的百分之几以内。多缸同时动作的设备还要核算总耗气量，必要时加储气罐缓冲。

八、气源处理与管路的实际要点

压缩空气里的水分与油分是气动元件寿命的主要威胁。过滤器精度要与元件要求匹配，精度过高会造成压降与频繁更换滤芯，过低则起不到保护作用。减压阀设定值应在满足动作要求的前提下尽量低，压力越高磨损越快、耗气越多。管路敷设应有坡度并在低点设排水，避免冷凝水积聚。软管避免过度弯折与摩擦结构件，固定点间距过大会在运动中摆动并磨破外皮。

九、速度调节与缓冲调节方法

气缸速度靠节流调节，分进气节流与排气节流两种。排气节流运行更平稳，是常见做法；进气节流用于需要快速启动或负载变化的场合。调节时应从小到大逐步拧开，观察动作是否平顺。缓冲过强会造成末段速度骤降，过弱则出现撞击声与端盖受损。多缸同步的场合靠单独调节气阀很难做到精确同步，应改用机械联动或比例控制。

十、点检与漏气排查顺序

排查从气源开始：先看压力表读数与减压阀设定是否正常，再看过滤器是否堵塞、排水是否及时。随后按气路走向用肥皂水或超声检漏仪分段查漏，重点看接头、阀体接合面与缸端盖。动作异常还要区分是推力不足还是速度异常，前者查压力与缸径，后者查节流与阀流量。维护记录建议按元件位号留档，记录更换时间与故障现象，便于判断是偶发还是批次问题。

十一、常见问题

问：气缸漏气一定要换新的吗？

答：先判断泄漏位置。接头处漏气多为密封圈老化或拧紧不足，处理成本很低；活塞杆处漏气多为杆密封磨损，通常可以通过更换密封件修复；缸筒内壁拉伤或端盖变形则更换更合适。拆检前应确认气源已泄压。

问：缸径已经按计算值选了，为什么还是推不动？

答：常见原因是负载率取值太小、系统实际压力低于设定值、气管或阀的流量不足。也有安装同轴度不佳造成额外摩擦的情况。建议先实测缸入口处压力，再核对阀与气管通径，最后检查安装与导向。

问：无油润滑的气源还要加装油雾器吗？

答：多数现代气动元件出厂时已做预润滑，不需要额外加油。盲目加油反而会冲刷掉原有润滑脂，还可能在下游积聚形成油泥。是否需要润滑应以元件说明书为准，不能凭习惯决定。

问：电磁阀发热明显是否正常？

答：长时间通电的阀温升一定存在，但过热通常指向电压偏低导致电流偏大、环境温度过高或阀芯卡滞。可先测量线圈端电压是否达到额定值，再检查气源是否含水含尘造成卡滞。

十二、结语

气动系统的判断顺序是先把负载与动作要求转成缸径行程，再按流量配套阀、管与接头，最后用气源处理把空气品质控住。多数推不动与动作异常并非元件缺陷，而是余量、通径与压力设定三处的偏差累积。维护上靠分段检漏与压力实测定位问题，比整体更换更省成本。选型前建议先整理负载、动作方式与节拍要求，再对照样本确定缸径与阀的通径规格。
