电缆拖链选型要点_运动电缆保护与寿命优化

一、拖链故障往往被误判为电缆质量问题

在数控机床、机械手与自动化产线上，电缆断裂是常见的停机原因。现场第一反应通常是电缆质量不行，但拆开检查往往发现：电缆在拖链内的弯曲半径过小、电缆与气管混装未做分隔、或者拖链内填充率过高造成相互挤压。

拖链的作用不只是把电缆束在一起，而是为运动电缆提供受控的弯曲路径，让电缆在往复运动中以设计允许的半径反复弯折。选型与安装是否规范，直接决定电缆寿命。

二、拖链的基本结构形式

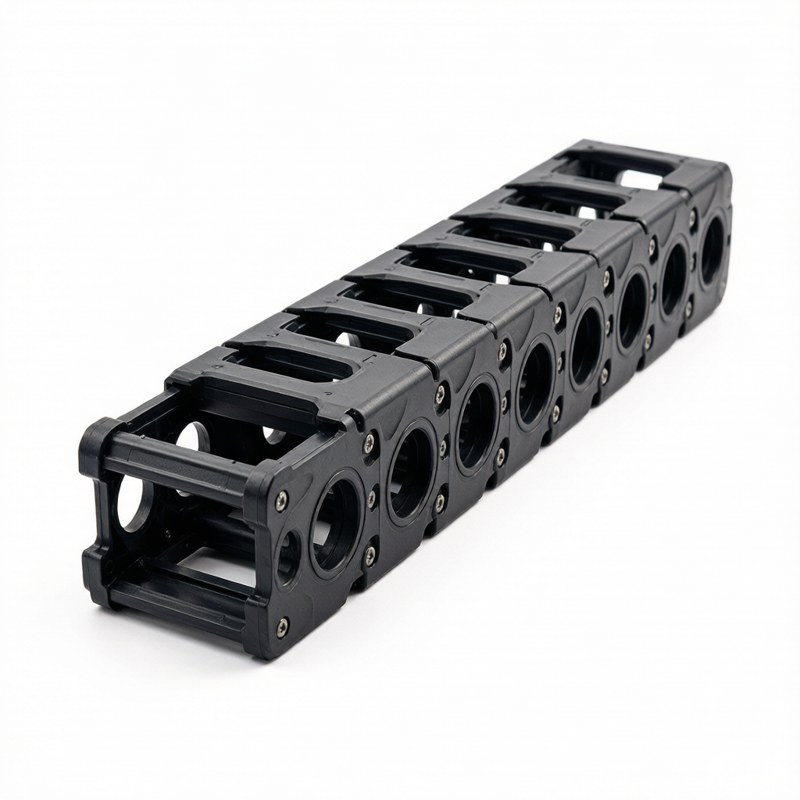

拖链由链节与横杆组成，链节之间通过限位结构控制弯曲角度，从而限定最小弯曲半径。常见形式包括桥式、全封闭式与半封闭式，材料以增强尼龙为主，另有金属拖链用于高温或重载场合。

• 桥式拖链：链节两侧开放，散热与排屑性好，适合一般工业环境。
• 全封闭拖链：可防止粉尘与切屑侵入，适合加工中心与木工设备。
• 半封闭拖链：兼顾防护与散热，适用于中等粉尘环境。
• 金属拖链：耐高温、承载能力强，用于冶金与重型设备。
• 静音型拖链：链节接触面做降噪处理，适合对噪声敏感的环境。
• 可开盖拖链：横杆可开启，便于后期增减电缆与维护。

三、选型的核心参数

• 行程长度：决定拖链总长与是否需要支撑或滑行结构，长行程需评估下垂量。
• 运动速度与加速度：高速高频工况需选耐磨链节与合适的弯曲半径。
• 最小弯曲半径：应按电缆允许弯曲半径的较大值确定，不能按拖链最小值硬套。
• 内腔尺寸：按电缆束总截面与外径确定，需预留填充余量。
• 安装空间：确认拖链的弯曲高度与所需净空，避免与设备干涉。
• 环境条件：粉尘、切屑、冷却液、油污与温度都会影响材质与形式选择。

四、弯曲半径为什么最关键

电缆在往复弯折中承受的是反复的弯曲应力，弯曲半径越小，绝缘层与导体承受的应变越大，疲劳寿命越短。拖链的弯曲半径必须大于等于电缆允许的最小弯曲半径，且应以电缆厂商标注的运动用弯曲半径为准，而不是静态安装半径。

运动电缆与普通固定敷设电缆的差异正在于此。普通电缆的导体多为束绞结构，在反复弯折下容易断裂；运动电缆采用特殊绞合方式与耐磨绝缘材料，允许更小的运动弯曲半径与更高的弯折次数。

五、电缆与气管的排布原则

拖链内混装电缆与气管是常见做法，但排布方式会显著影响寿命。重、粗、硬的管线应布置在外侧，轻、细、软的布置在内侧；电缆与气管之间应使用分隔片隔开，避免相互摩擦；同一链节内的填充率不宜过高，一般建议控制在截面的一半左右，留出活动余量。

此外，管线在拖链两端应做固定，固定点应设置在拖链运动行程的中点之外，使管线在拖链内呈自由弯曲状态，避免被拉伸或推挤。

六、安装与调试要点

• 确认拖链安装面水平，链节运行无扭曲与偏摆。
• 长行程拖链应设置滑行槽或支撑滚轮，避免下垂造成链节磨损。
• 管线两端固定牢靠，固定后检查拖链内管线是否有张力。
• 运行前手动往复运行数次，观察管线有无干涉与异常摩擦。
• 调试阶段检查拖链在极限位置的弯曲状态，确认未超出设计半径。
• 记录运行参数，便于后期评估寿命与更换周期。

七、典型应用领域

• 数控机床与加工中心：刀库、工作台与主轴箱的运动电缆保护。
• 工业机器人与机械手：多轴运动中的动力与信号线保护。
• 自动化产线：输送、分拣与装配机构的往复运动电缆管理。
• 物流与仓储设备：堆垛机、穿梭车与提升机构的电缆保护。
• 起重与工程机械：行走与回转机构的电缆与液压管保护。
• 木工与包装设备：粉尘环境下需要防护的电缆走线。

八、故障排查与寿命管理

拖链系统出现故障时，可按顺序排查：检查链节是否断裂或磨损、横杆是否脱落、管线固定点是否松动、弯曲半径是否被改变、填充率是否过高。电缆断裂位置也是重要线索：若断裂集中在固定点附近，多为固定方式不当；若断裂在弯曲段中部，多为弯曲半径不足。

寿命管理方面，建议记录拖链的往复次数与运行环境，按链节磨损情况安排更换。对于高频运行的产线设备，宜在计划检修时同步检查拖链与电缆状态，避免非计划停机。

九、常见问题解答

问：普通电缆能放进拖链使用吗？
答：不建议。普通固定敷设电缆的导体结构不适合反复弯折，在拖链中寿命通常远低于运动电缆。若行程短、频次低可临时使用，但长期运行应选用专用的拖链运动电缆。

问：拖链弯曲半径怎么确定？
答：应以拖链内所有管线中允许弯曲半径的最大值为准，并确认该值为运动状态下的允许值而非静态值。弯曲半径偏小是电缆早期断裂的最常见原因。

问：拖链内可以塞满电缆吗？
答：不建议。填充率过高会让电缆在弯折时相互挤压摩擦，加速绝缘磨损。一般建议填充率控制在内腔截面的一半左右，并留出活动余量。

十、结语

电缆拖链系统的可靠性取决于拖链选型、电缆匹配与安装排布三个环节的配合。把弯曲半径、填充率与固定方式处理好，比更换更高规格的电缆更能延长使用寿命。
