设备跑了半年，电缆开始随机断芯，逐根换过之后仍在同一位置出问题。拆开拖链看，弯曲半径比电缆允许值小了一截，链内管线还塞得几乎没有活动空间。拖链属于保护件，选错时不会立刻报警，但会在几个月的运行后集中暴露，排查成本远高于当初多核一次参数。

一、拖链解决的是什么问题

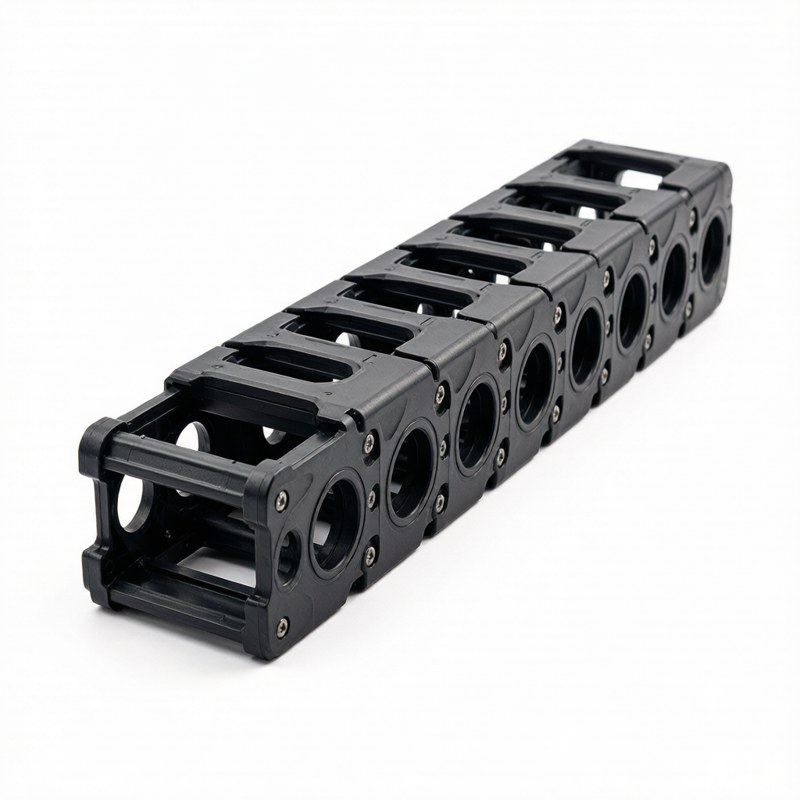

机床、机器人与自动化产线上，移动的滑台、刀塔与机械臂需要持续供电、供气并传输信号。让电缆与气管自由悬挂，运行一段时间后就会因反复弯折、互相缠绕而断芯或漏气。拖链的作用是把这些管线按固定路径约束起来，让弯曲发生在受控半径上，同时把磨损集中到链节而不是电缆上，从而把不可控的失效变成可预期的更换周期。

二、内高内宽决定能装多少

拖链的内高要能容纳最粗的电缆或气管并留出活动余量，内宽要按所有管线的外径总和加上分隔与间隙计算。经验做法是把管线截面之和控制在拖链内截面的合理比例以内，留出余量以便电缆在运动中仍有活动空间。过满会让电缆互相挤压、磨损加剧；过空则电缆在链内窜动，同样会磨损。数量多或种类杂的场合，用分隔片把动力线与信号线分层隔开。

三、弯曲半径与电缆外径的关系

拖链的弯曲半径决定管线被弯折的程度，是选型中最关键的一项。通行做法是让弯曲半径不小于电缆外径的若干倍，具体倍数按电缆类型与柔性等级确定，柔性电缆的允许倍数比普通电缆小。半径选小了，导体与屏蔽层会因反复弯折而疲劳断裂，这类故障在运行数万次后才出现，排查起来很费时间。安装空间允许时不要把半径压到极限值。

四、行程与滑行方式

拖链按运动方式分自滑行与带导向槽两类。行程较短时拖链可以在自身长度内往复，超过一定长度后需要加装导向槽或采用滑行方式，链节之间相互滑移，避免中部下垂与跳链。长行程还需要考虑链节的耐磨性与滑行面的磨损，必要时选用带滚轮的型号降低摩擦。行程越长，对安装水平度与导向槽平直度的要求越高，基础不平会造成跑偏与磨损。

五、材质与使用环境

常见材质有增强尼龙与工程塑料，具备自润滑与耐磨特性，重量轻、耐一般化学介质。高温环境需要选耐温等级更高的材质，焊接工位附近的飞溅与高温辐射会加速塑料老化。有金属屑与磨料粉尘的环境，应关注链节的耐磨性与销轴结构，必要时加装防护。需要导电或抗静电的场合，应选对应的专用型号。材质选择要结合环境温度、介质与粉尘三项确定。

六、打开方式与安装便利性

拖链按打开方式分内侧打开、外侧打开与两侧可开。维护频繁的场合建议选两侧可开，更换电缆时不必把整条链拆下。管线装入前应先把接头退到链外，避免在链内做接头。固定端与移动端的固定座形式也要确认，固定端通常需要锁紧，移动端允许一定浮动，装反会造成运行干涉。把这些考虑在选型阶段，后期能省下大量停机时间。

七、按行程长度选型的三步

• 第一步算管线总量：统计最粗外径、根数与总截面，据此定内高与内宽，并预留一定余量
• 第二步定弯曲半径：按最粗电缆的外径与柔性等级确定最小允许半径，再结合安装空间取整
• 第三步定行程方式：短行程用自滑行，长行程加导向槽或选滑行型，并按环境选材质

三步之后核对安装尺寸与固定方式，确认拖链在最长与最短位置都不会与设备干涉，运动端与固定端的间距要满足弯曲半径要求。

八、电缆在拖链里怎么排布

管线应尽量按外径从大到小、重量从重到轻排列，粗重电缆靠近链节侧壁，细线放在中间或分层。动力线与信号线分开布置，减少干扰。电缆在链内不要拉紧，保留适当松量，使运动时受力均匀。屏蔽电缆与气管混装时，气管接头位置要避开反复弯折区域。排布完成后逐根检查，确认没有交叉与挤压，再合上盖板。

九、安装与使用注意

安装时保证运行方向上的直线度，固定端与移动端在同一平面内，避免扭曲。链节连接销要装到位，缺少销轴的链节在运行中会脱开。使用中定期检查链节磨损、销轴松动与链条下垂情况，长行程设备尤其要关注导槽内是否有异物。环境温度超出材质允许范围时应改选耐温型号，不要靠缩短寿命硬用。停机检修时顺手清理链内粉尘，能显著延长电缆寿命。

十、常见故障与排查

电缆断芯是拖链系统最常见的故障，原因多集中在弯曲半径偏小、电缆非柔性类型或链内排布过满。链节磨损与断裂通常与行程过长缺少导向、安装不水平或异物卡入有关。运行噪声变大与爬行，多由导槽磨损或滑行状态变化引起。排查顺序是先看弯曲半径与排布，再看安装直线度与导向槽状态，最后检查链节与销轴的磨损量，由外到内定位问题。

十一、常见问题

问：普通电缆能装进拖链使用吗？

答：短行程、低频次动作时可以，但反复弯折场合应选柔性拖链电缆。普通电缆的导体结构不适合持续弯折，会在较短时间内出现断芯，更换成本远高于当初选对电缆。

问：弯曲半径到底取多少合适？

答：按电缆外径乘以允许倍数确定，具体倍数取决于电缆类型与柔性等级，柔性电缆可取下限，普通电缆需更大。安装空间允许时建议取大一些，半径偏小是断芯的主要诱因。

问：拖链长度怎么确定？

答：按实际行程加上弯曲段所需长度计算，并核对最长与最短位置的状态。长行程需要导向槽或滑行结构，不能简单按行程的一半加余量估算，建议按样本给出的计算方式核算。

问：拖链内需要留多少余量？

答：管线截面之和不建议顶满内截面，应留出活动空间，同时避免过空导致窜动。粗电缆与小气管混装时用分隔片分层，运行状态会更稳定。

十二、结语

拖链选型的关键顺序是：先按管线总截面定内高内宽，再按最粗电缆定弯曲半径，最后按行程与使用环境定运动方式和材质。安装阶段的直线度与固定方式，与选型同样影响寿命。运行中把弯曲半径、链内排布与链节磨损三项纳入点检，多数断芯故障都能提前发现。选型前建议先量出电缆外径、根数与实际行程，再对照样本确认内截面与弯曲半径。
