设备跑合一段时间后出现爬行、定位重复性变差，或者滑块附近积起黑色油泥，往往指向同一件事：导轨的规格、预压或润滑没有与工况匹配。直线导轨是成套系统，承载能力受滑块数量与安装方式影响，精度等级又受安装面加工质量制约。选型时把这些条件按顺序过一遍，比事后反复调参数省力得多。

一、直线导轨的构成与承载原理

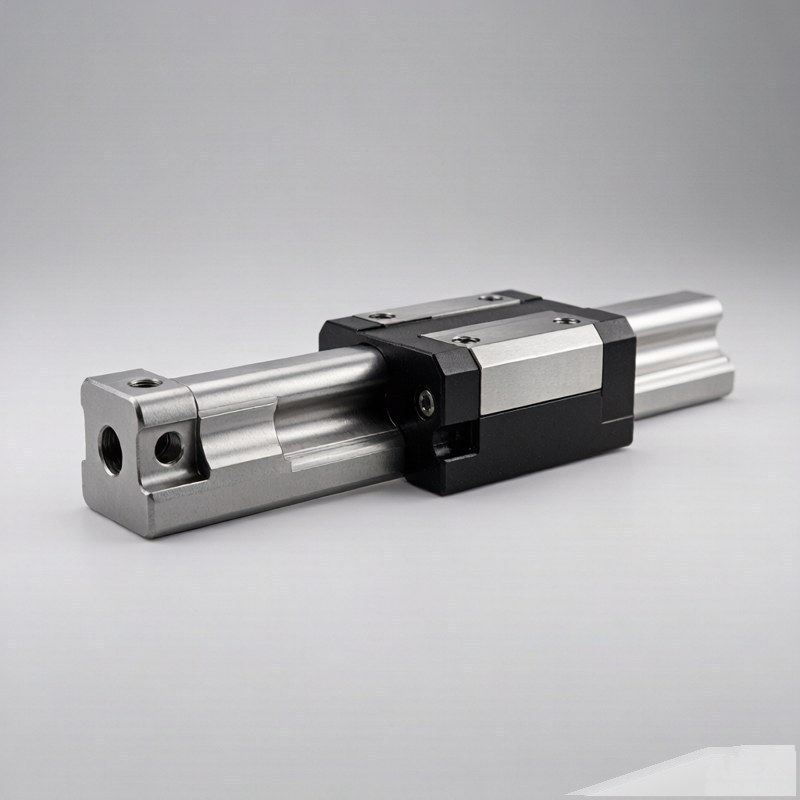

直线导轨由导轨条与滑块两部分组成，滑块内通过滚珠或滚柱在滚道与导轨之间循环滚动，实现低摩擦的直线运动。承载能力来自滚动体与滚道之间的接触，接触点数量与滚动体形式决定了可承受的载荷方向。滚珠型摩擦小、运行轻快，滚柱型接触面积大、刚性更好，适合重载与高刚性需求。导轨通常要与丝杠或齿条配套使用，导轨负责承载导向，驱动件负责推进。

二、滑块型式与数量

滑块常见方形与法兰型两类，方形结构刚性较好、承载方向均衡，法兰型安装孔位便于从侧面固定。滑块数量增加能提高承载与抗倾覆能力，但对安装面的平行度要求也更高：多个滑块刚性连接在同一平台上时，安装面误差会被强制吸收，个别滑块可能承受远超设计值的载荷。因此滑块数量与间距应结合载荷分布和安装加工能力确定，不能只按承载数字叠加。

三、规格与额定载荷

规格通常以导轨宽度区分，宽度越大，导轨与滑块的刚性、额定载荷越高。额定动载荷对应疲劳寿命计算，额定静载荷对应静止或低速重载下的永久变形限制。选型时要按实际受力方向分别核对，许多工况除垂直载荷外还有侧向力与力矩，需要按样本给出的各方向额定值逐一比对，并按行程与频率估算寿命。短行程高频往复的场合，寿命核算比静态承载更关键。

四、精度等级与安装基准

导轨的精度等级描述行走平行度与高度、宽度方向的位置公差，等级越高，同一条导轨上不同位置的偏差越小。但整机精度还取决于安装基准面的加工质量：底面的平面度、侧基准面的直线度与两条导轨之间的平行度，都会直接传递到滑台的运动轨迹上。常见做法是先加工出一条基准侧并靠紧定位，另一条导轨按平行度要求找正后固定，避免两条导轨都自由定位。

五、预压与刚性选择

预压是让滚动体与滚道之间保持轻微过盈，消除间隙并提高刚性。预压等级越高，抵抗载荷变形的能力越强，但摩擦阻力、温升与驱动功率也同步上升，润滑要求更严。轻预压适合载荷平稳、精度要求一般的搬运与输送机构；中预压用于一般机床进给；重预压多用于有切削力、要求高刚性的场合。选得过重会让运行手感发涩，长期高速运行还可能出现发热与寿命下降。

六、导轨长度与行程的关系

行程受导轨长度与滑块长度共同限制，滑块端面不应越出导轨的有效配合段，两端还要为安装孔、限位块与防护件留出空间。选型时按最大行程加安全余量反推所需导轨长度，同时核对两条导轨的安装孔距是否与设备底座一致。行程过长而导轨偏短会导致滑块越程，属于典型的安装事故；余量留得过大则增加成本与占地，也不利于结构刚性。

七、安装面加工与固定方式

导轨底面需要有足够的平面度与表面粗糙度，安装前应清除毛刺与铁屑，避免压入微小颗粒导致局部凸起。固定螺栓应按对角顺序交替拧紧到规定扭矩，分两到三遍加载，让导轨均匀贴合。侧向定位常见靠基准面顶紧或使用定位销，靠紧后应确认全长范围内贴合无间隙。安装完成后测量两条导轨的平行度与等高，并手动推动滑台感受阻力是否均匀。

八、润滑与防尘附件

滑块内部滚动体需要持续润滑，常用脂润滑或集中供油，润滑不足会出现金属摩擦声、运行阻力增大和滚道压痕。粉尘与切屑环境必须配置相应防护：端面刮屑板、侧向密封与伸缩护罩应按现场情况组合使用，导轨全长都应被覆盖。切削液较多的机床还需考虑防护件的耐液性。润滑脂类型与补脂周期按厂家推荐并结合工况调整，高温或粉尘大的场合适当缩短。

九、按工况选型的步骤

• 第一步明确载荷方向与大小，包括垂直、侧向与力矩，用于确定规格与滑块数量
• 第二步核对行程与安装空间，用于确定导轨长度与滑块间距
• 第三步按精度要求选等级，并同步确认安装面加工能力
• 第四步按刚性与速度需求选预压，再按环境选润滑与防尘配置

十、运行异常与排查

出现爬行时，按润滑、预压、安装平行度、驱动侧刚性的顺序排查：润滑不足或脂号不当会让动静摩擦差异变大；预压过重会放大阻力波动；两条导轨平行度超差会让滑台在行程中交替别劲；驱动侧刚性不足或丝杠与导轨不平行也会造成类似现象。滑块附近出现黑色油泥，多说明润滑脂变质并混入粉尘，应清洗并重新补脂，同时检查防护件是否破损。

十一、到货核对与存放

拆箱核对导轨与滑块型号、长度、精度等级与预压标注是否与订货一致，滑块是否仍固定在同一包装内配套编号。导轨属于精密件，存放时应水平放置、避免受压弯曲，不要拆下出厂保护套。安装前不要提前拆开滑块包装，拆开后避免倾斜抽出导致滚珠脱落。到货后还应检查导轨面有无磕碰、锈斑与变形，发现问题及时反馈，不要勉强装到设备上。

十二、常见问题

问：滑块数量越多承载就越大吗？

答：承载确实随滑块数量增加而提高，但同时会降低系统对安装面误差的容差，过定位会让个别滑块受力过大。应根据载荷分布与安装加工能力确定滑块数量与间距。

问：预压等级高一点是不是更好？

答：预压提高刚性、减小弹性位移，但会增大摩擦阻力与温升，对驱动功率和润滑条件的要求也更高。振动大、要求高刚性的场合才需要高预压，常规搬运机构用轻预压即可。

问：导轨长度和行程是什么关系？

答：行程受导轨长度与滑块长度共同限制，滑块端面不能越出导轨的有效配合段，两端还要留出安装与限位空间。选型时应按最大行程加余量反推导轨长度。

问：运行中出现爬行是什么原因？

答：常见原因是润滑不足或脂号不当、预压过大、两条导轨平行度超差，也可能是驱动侧刚性不足。可按润滑、预压、安装精度、驱动的顺序逐项排查。

十三、结语

直线导轨的选型可以围绕四件事展开：算清载荷方向与力矩、按行程定长度、按精度要求定等级并同步落实安装面加工、按刚性与速度需求定预压。安装阶段守住基准面与拧紧顺序，使用阶段守住润滑与防尘，导轨的精度衰减会慢很多。更换滑块前建议先测两条导轨的平行度与滑台阻力分布，确认问题出在导轨、安装还是驱动环节。
