停电挂牌、验电、放电之后，拿起表笔测一次绝缘，读数合格就恢复送电，这一步在不少检修现场只用几分钟。问题恰恰出在这几分钟里：测试电压选错、读数未稳定就记录、没放电就拆线，得到的数字看着达标，却可能掩盖已经劣化的绝缘。这项测试的价值不在于单次测出多高的阻值，而在于用一致的条件测出可以横向与纵向比较的趋势。

一、这项测试能查出什么问题

绝缘电阻反映绝缘材料在直流电压下泄漏电流的大小，能发现受潮、污染、老化开裂、局部碳化与机械损伤。它对整体受潮和表面污秽比较敏感，对尚未贯通的局部缺陷不一定灵敏，因此通常与耐压、介质损耗、局部放电等项目配合使用。对低压电机、电缆、开关柜和配电线路来说，绝缘电阻是最经济的日常筛查手段。

二、绝缘电阻表按输出电压分类

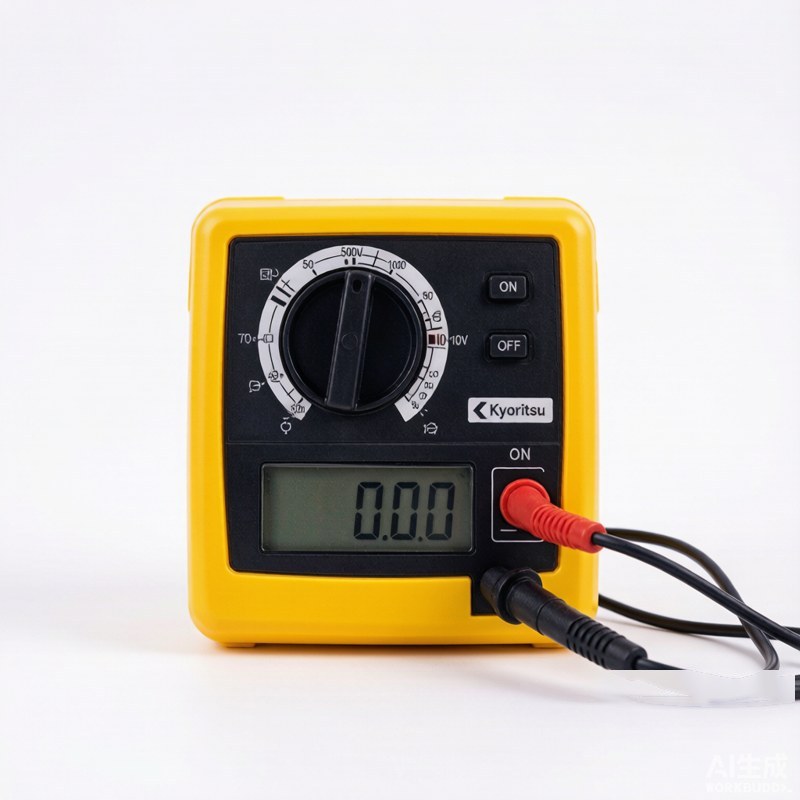

常见绝缘电阻表的输出电压有 100、250、500、1000、2500 与 5000 伏等档位，部分仪表可多档切换。低压场合常用 500 伏与 1000 伏，中高压设备用 2500 伏或更高。选择依据是设备的额定电压与绝缘设计水平，不是越高越好。电压过高会在有缺陷的绝缘上造成新的击穿损伤，电压过低则区分度不足，两种偏差都会影响结论。

三、测试电压怎么按设备定

通用做法是：低压回路使用 500 伏档，常见的 380 伏电机与低压电缆多用这一档；660 伏至 1000 伏的设备可用 1000 伏；中高压电缆与变压器按规程选用 2500 伏甚至更高。二次回路、仪表与电子设备所在的回路要单独处理，测试前必须确认没有元件承受不了测试电压，必要时先断开或短接相关端子。

四、读数为什么要等稳定

施加直流电压后，绝缘中的吸收电流会逐渐衰减，读数随之由低向高爬升，需要一段时间才趋于稳定。常见的做法是读取一分钟值作为记录值，时间不足会让读数偏低造成误判，时间过长对多数现场测试意义有限。测试回路的电容越大，稳定所需时间越长，长电缆尤其明显。为了让不同时期的读数可比，测试时长与接线方式应当保持一致。

五、吸收比与极化指数

把六十秒读数除以十五秒读数得到吸收比，把十分钟读数除以一分钟读数得到极化指数。这两个比值反映绝缘吸收过程的快慢，受潮或污染严重时比值偏小，因为泄漏电流占比升高，吸收特性被削弱。比值方法比单看阻值更能反映受潮状态，尤其适合容量较大的电机与变压器绕组，但同样要求测试电压、温度与接线条件一致。

六、温度与湿度对结果的影响

绝缘电阻随温度升高而下降，也随湿度增大而下降，因此记录时必须写明当时的温度与天气条件，否则历史数据无法比较。工程上常用的做法是把测量值折算到同一参考温度再比较，或直接与设备自身的历史曲线比对。刚停机的高温设备、雨天、周围有蒸汽或粉尘的环境都不适合测试，条件不具备时结果只能作参考。

七、接线、屏蔽与放电顺序

接线要保证测试电压只加在被测绝缘上。表面泄漏会拉低读数，必要时使用仪表的屏蔽端子把表面电流旁路。测试完成后必须先对被测设备充分放电再拆线，放电时间通常不少于测试时间的数倍，长电缆需要更久。未放电就触碰导体是常见的人身伤害来源。三相设备要逐相对其余相与地测量并记录每相数据，只测一相不足以判断相间绝缘。

八、不同设备的测试部位与周期

电动机测绕组对地、相间以及不同绕组之间的绝缘；电缆测导体对地、导体之间与屏蔽层；变压器测高低压绕组对地以及绕组之间；开关柜与母排主要测相间与相对地。周期通常与设备重要程度和运行环境挂钩，关键设备以及潮湿、多粉尘环境下的设备检查更频繁，检修后投运前应测一次并留档。周期性记录比单次合格更有价值。

九、结果怎么判定

判定有三条线：一是与规程或厂家给出的限值比较，作为最低门槛；二是与同一设备的历史数据纵向比较，阻值下降到历史水平的三分之一或更低时应引起重视；三是与同型号、同工况设备的横向数据比较。三条线中任意一条异常，都要先排查环境与接线因素，再考虑绝缘劣化。只看一次读数是否高于某个数字，判断力最弱。

十、常见错误与纠正

典型错误包括测试前未断开电子元件与避雷器；未放电即拆线；用同一种电压测所有设备；读数未稳定就记录；把潮湿环境下的偏低值当成绝缘损坏；把表面污秽导致的低值当成内部缺陷。纠正方法是统一作业步骤与记录格式，在记录中写明温度、湿度、测试电压与测试时长，并对异常值先复测再下结论。

十一、常见问题

问：测出的绝缘电阻很高，是否说明绝缘一定没问题？

答：不能这样推断。绝缘电阻对整体受潮和表面污秽敏感，但对局部裂纹、气隙等缺陷响应有限，某些缺陷在直流低压下不会显现。重要设备建议结合耐压、介质损耗与局部放电等项目综合判断。

问：测试时指针或数字一直在缓慢爬升，能不能取中间值？

答：不建议。爬升本身就是绝缘吸收特性的体现，取值必须按固定时长读取才能与历史数据比较。若长时间仍不稳定，应检查接线是否松动、表面是否受潮，或回路中是否还有并联支路未断开。

问：低压设备用 2500 伏表测是不是更严格？

答：不是更严格，而是可能带来损伤。测试电压应与设备的绝缘设计水平匹配，低压电机与低压电缆使用过高电压会加速缺陷部位击穿。提高电压并不会让本来就合格的绝缘获得额外证明。

问：电缆两端都断开测量，为什么读数还是偏低？

答：可能是表面泄漏，例如终端头积污、受潮或外护套破损让电流沿表面流走；也可能是另一端未彻底断开或存在并联设备。可先清洁干燥终端并加屏蔽端子再测，若仍偏低则需分段查找。

十二、结语

这项测试的要点是条件一致、记录完整、判据多元：测试电压按设备额定电压选，接线要屏蔽表面泄漏，读数按固定时长读取，测完充分放电再拆线。判断结论时把限定值、历史纵向与同型横向三条线结合起来，异常值先复测再定性。作业前建议把设备参数、上次记录与环境条件一并调出，现场按同一套步骤执行。
