流量计装上去，读数却总是对不上工艺值，这类情况多数出在介质特性、量程档位或前后直管段其中一项没有对上。流量测量本质上是把流速或差压换算成体积或质量流量，任何一只表都有它擅长的介质与工况区间，超出区间就只剩一个不断跳动却不可信的数字。动手挑型号之前，先把介质、温度压力、流量范围、精度要求和安装空间这五件事写清楚。

一、流量计输出的到底是什么

表计输出的通常不是质量，而是与流量相关的物理量：差压式测节流件前后的压差，涡轮式与容积式计转速或腔体动作次数，电磁式测导电流体切割磁力线产生的电动势，科氏力式测振动管相位差。这些原始信号再按介质密度换算成体积流量或质量流量。气体尤其要区分标况与工况，同一台表在 0.5 MPa 与 0.8 MPa 下显示的体积流量可以差出近一倍，技术协议里必须写清是标方还是工况方，以及换算所依据的温度与压力基准。

二、五类常见流量计的结构差异

• 差压式：靠孔板或均速管产生压差，耐高温高压，压力损失大、量程比窄
• 电磁式：要求介质导电，无阻流件，适合水、污水与酸碱液
• 涡轮式：精度与响应较好，对介质洁净度敏感，轴承磨损会影响示值
• 涡街式：适合蒸汽与气体，需要避开管道振动与带液工况

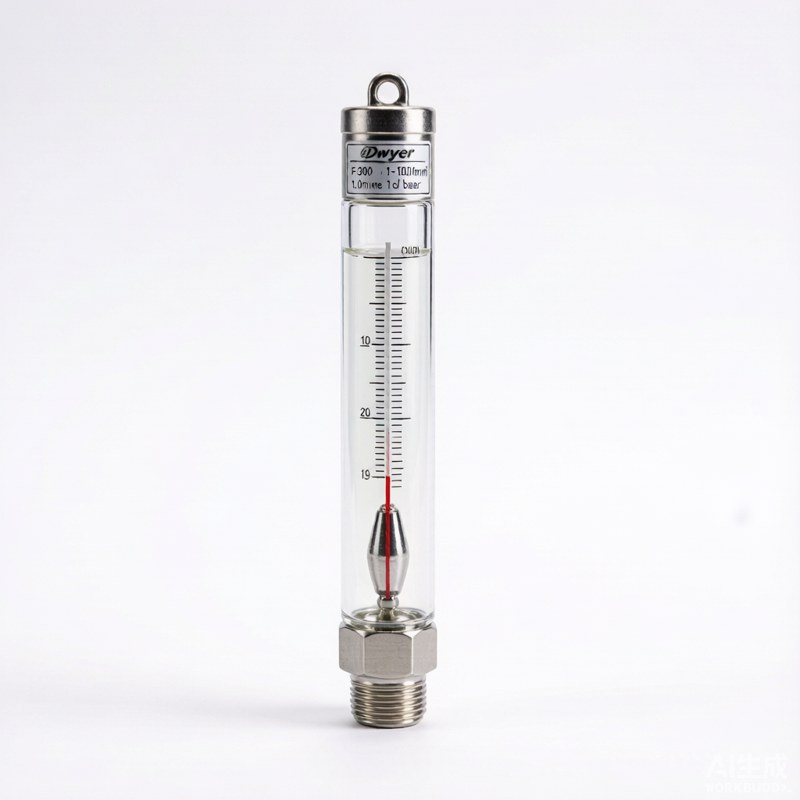

• 转子式：结构简单、现场直读，多用于小口径低压的指示场合

选型的第一步其实是排除法：先把明显不适用的类型去掉，剩下的再比参数与价格。

三、介质性质决定能不能用

液体先看电导率，低于电磁式要求时只能换原理；再看是否含颗粒、纤维或易结晶，这类介质会缠住涡轮叶片、堵住孔板取压口。气体要看是否带液滴，带液会让差压式的导压管积液、涡街信号失真。蒸汽要区分饱和与过热，并确认温度压力等级。腐蚀性介质按接液材质核对，常见做法是接液部分用 316L 不锈钢或哈氏合金，测腐蚀性液体时衬聚四氟乙烯，密封件按介质选氟橡胶或聚四氟乙烯。介质这一关过不了，后面的参数再漂亮也没有意义。

四、量程与量程比怎么定

量程应按实际流量范围选，不要倒过来按管道口径选。常用流量最好落在满量程的 30% 到 70% 之间，既保留上下余量，也避开低端的非线性区。量程比表示一只表能覆盖的最大与最小流量之比，差压式通常只有 3 比 1 到 5 比 1，涡轮式与电磁式可以做到 10 比 1 以上。工艺流量波动大时，选量程比宽的类型，或按最小流量单独核算精度是否仍然满足。管道口径与表径不一致时，用缩径或扩径管过渡，并把过渡段的长度计入直管段。

五、精度、重复性与工况修正

样本上的精度是按基准条件给出的，实际误差还要叠加温度、压力、黏度与雷诺数的影响。用于结算或配料的场合，重复性往往比绝对精度更关键，重复性稳定意味着可以通过标定把系统偏差修掉。黏度变化明显的油品会改变涡轮式与差压式的系数，需要按实际黏度查修正曲线。是否配置温度压力补偿要按介质与精度要求决定，气体与蒸汽通常需要，常温常压的水则可以省去。这些要求都应在订货前写进技术条件。

六、压力损失与管道条件

压力损失直接关系运行能耗，差压式与涡轮式的永久压力损失较大，长距离输送或泵送系统要把它计入泵的扬程，电磁式与超声式几乎没有阻流件，损失可以忽略。管道条件方面，上游的弯头、阀门、变径都会让流场产生旋涡，使读数系统性偏高或偏低。导压管的坡度与排气排液方式同样影响差压式的稳定性：气体管线导压管向上倾斜，液体管线向下倾斜，并在最高点或最低点设排气排液装置。

七、材质、密封与接口核对

拿到参数后要逐项核对接口：螺纹规格、法兰标准与压力等级、面间距、密封面型式，任何一项不合都会装不上或封不住。法兰体系有国标、美标与德标之分，混用时必须在订货时注明。接液材质按介质腐蚀性、温度与卫生要求选，食品与制药场合还要考虑表面粗糙度与可清洗性。电气部分的防护等级与防爆等级按现场环境确定，有易燃易爆气体的区域必须选对应防爆型，接线与穿管按防爆施工要求执行。

八、安装方向与直管段要求

安装要守住三条：方向对、直管段够、流动满管。电磁式通常要求满管，水平安装时电极轴线宜水平，避免气泡或沉积覆盖电极；涡轮式与涡街式有流向箭头，装反直接失效；差压式孔板有锐边方向，装反会造成明显的系数偏差。直管段长度按类型与上游阻流件确定，一般要求上游约十倍管径、下游约五倍管径，具体以样本为准。变送器装在便于观察和维护的位置，并避开强振动管段与大功率设备附近。

九、到货核对与实物检查

到货先核对铭牌上的口径、量程、精度、压力等级与订货型号是否与合同一致，再检查随货资料，包括出厂检定或校准证书、接线图与安装说明。外观上查看接液面有无划伤与锈蚀，密封面是否完好，法兰螺栓孔数与孔径是否匹配。电子式产品通电后确认显示与信号输出正常，模拟输出可在零流量下用万用表核对下限值。关键计量点位建议按周期送检，检定合格再投入使用，并把证书与安装记录一并归档。

十、常见选型误区

只按管径选表是最常见的问题，管径大而实际流量小，长期工作在量程低端，示值漂移明显。第二个误区是忽略电导率而误选电磁式，装上后完全没有信号。第三是把小流量的高精度要求交给差压式，量程比不够只能勉强凑合。第四是忽略直管段，把表紧贴弯头安装，误差远超预期。这几项在选型阶段纠正，后期大多数读数不符的问题都能避免。

十一、维护与读数异常排查

日常维护以保持测量条件稳定为目标：定期检查取压管路是否堵塞或积液，导压阀是否内漏，电极或探头表面是否结垢；涡轮式与容积式的转动部件按介质洁净度确定检查周期。读数异常按顺序排查：先确认工艺是否真的发生变化，再检查零点是否漂移，随后核对是否存在气泡、沉积或堵塞，最后检查接地与接线是否可靠。电磁式信号波动多与接地或介质含气有关，差压式零点偏移常来自导压管积液或平衡阀未关严。

十二、常见问题

问：流量计可以水平安装也可以垂直安装吗？

答：要按类型判断。电磁式垂直安装时流体应自下而上以保证满管，涡轮式与涡街式多数允许垂直安装但需确认流向，差压式的导压管布置会随安装方向改变，垂直安装反而更便于排气排液。具体以样本的安装要求为准。

问：同样口径的表，为什么量程差很多？

答：口径只决定连接尺寸，量程由内部通径、测量原理与耐压等级共同决定。同一口径下可以做出多个量程档，选型时先看流量范围再回头看口径，顺序不要颠倒。

问：精度等级越高是不是越好？

答：不一定。更高精度通常意味着更高价格与更苛刻的安装条件，量程比与直管段要求也更严。一般过程监视按常见等级即可，只有结算或配料计量才需要更高等级并配套温压补偿。

问：气体流量计读数偏差大，先查哪里？

答：先确认标况与工况的换算基准是否正确，再检查是否存在带液或脉动流，随后核对温压补偿参数与实际工况是否一致，最后看直管段与取压口状态。多数气体偏差都出在换算基准与补偿参数上。

十三、结语

流量计的选择可以固定成四步：先看介质能否适用某种原理，再按实际流量范围定量程与精度，接着核对材质、接口与直管段条件，最后才核对资料完整性与供货周期。现场读数不符时，按工艺变化、零点、堵塞与接地的顺序排查，通常比直接换表更快找到原因。动手前建议整理一份包含介质、温度压力、最小与常用流量、精度要求和安装空间的参数表，再对照样本逐项确认。
