夹具性能类型与配合界定：定位元件与夹紧机构的校核

夹具在制造业中承担着一项容易被低估的职能：把工件的定位与夹紧状态固化为可重复的工程条件。夹具设计不当，再高精度的机床也无法稳定产出合格件。本文从夹具的功能定位出发，梳理定位元件、夹紧机构、对刀与导向装置的配合关系，并给出夹具精度校核与验收的实用方法。

一、夹具的功能定位与分类

夹具的核心功能是确定工件与刀具的相对位置并在此过程中保持稳定。按用途可分为通用夹具、专用夹具、可调夹具与组合夹具：通用夹具适应性强但精度受限，专用夹具精度高但只服务单一工件，可调与组合夹具在两者之间提供弹性。选择依据是生产批量与品种变化频率——批量大、品种稳定适合专用夹具，品种多变适合可调或组合方案。

二、定位元件的类型与选择

定位元件按限制自由度的方式分为支撑钉、支撑板、定位销、心轴与 V 形块等。支撑钉与支撑板用于平面定位，前者点接触适合毛坯面，后者面接触适合已加工面；定位销用于孔定位，圆柱销限制两个方向位移，菱形销可避免过定位；心轴用于套类零件的内孔定位；V 形块用于圆柱面的对中定位。选择时应让定位方式与工件的基准面形式对应。

三、夹紧机构与力流路径

夹紧机构的作用是把工件压向定位元件，因此夹紧力的方向应朝向定位支撑面。力流路径应尽量短且直接，避免经过刚度低的中间环节。常用机构包括螺旋夹紧、偏心夹紧、楔块夹紧与液压夹紧：螺旋夹紧行程大、自锁性好；偏心夹紧动作快但行程小；楔块夹紧增力比高；液压夹紧力值可控且便于多点同步。机构选择应结合所需的夹紧力范围与操作频次。

四、对刀与导向装置

对刀装置用于确定刀具相对于夹具的位置，常用形式是对刀块与塞尺配合，或采用标准样件对刀。导向装置用于钻套、镗套等工序，直接引导刀具进入加工位置，可以提高孔的位置精度并增强刀具刚性。导向元件的内孔尺寸应按刀具直径与配合间隙确定，磨损后应可更换。导向装置的位置精度直接进入工件的加工误差，安装时需精确测量。

五、夹具精度的校核方法

夹具精度校核的核心是误差累积分析：从定位基准到工件加工面，逐段列出定位误差、夹紧变形、导向误差与夹具制造误差，按其性质分别进行代数和或平方和合成。误差性质不同合成方式不同——系统性误差可直接相加，随机性误差应按平方和合成。校核结果应满足加工公差要求并留出适当余量，余量过小会导致生产波动中超差。

六、柔性化与快换设计

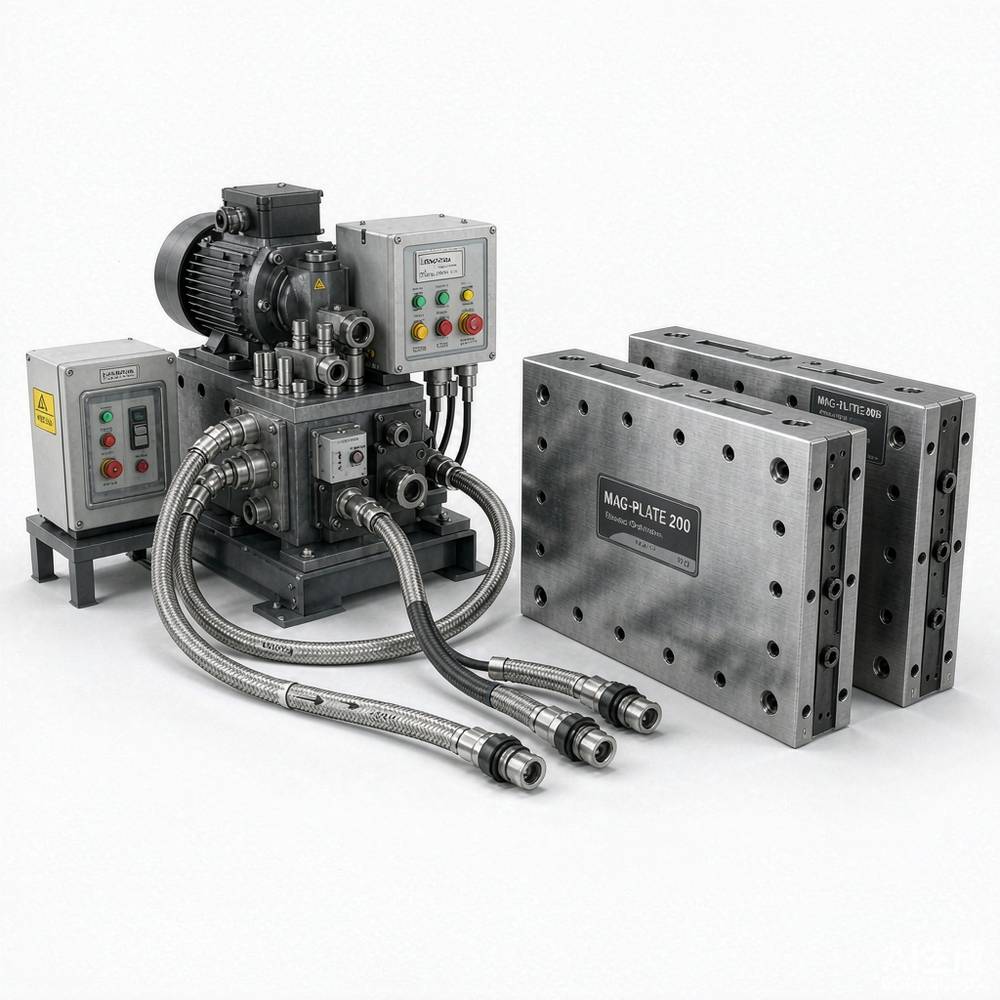

多品种小批量的生产条件下，夹具的柔性化价值突出。实现方式包括可更换的定位模块、可调的支撑位置与标准化的基础板系统。快换设计的要点是建立统一的接口基准——基础板提供标准孔位，各功能模块按统一接口安装，换型时只需更换模块并重新对刀。接口的重复定位精度决定了换型后的对刀工作量。

七、验收与使用维护

夹具验收应包含几何精度检测与试切验证两部分。几何精度检测覆盖定位面的平面度与平行度、定位销的位置度、导向孔与定位基准的相对位置；试切验证则通过实际加工若干件并测量尺寸分布，检验夹具在真实切削条件下的表现。使用维护方面，应定期检查定位面的磨损、清除切屑、检查夹紧机构的力值衰减，并把检测数据记入夹具档案。

八、典型应用场景

• 批量铣削与钻削工序，专用夹具保证位置精度与效率。
• 多品种小批量生产，可调与组合夹具降低换型成本。
• 铸件与锻件首序加工，需适应毛坯面不平整。
• 精密孔加工，导向装置提高位置精度与刀具刚性。
• 自动化产线配套，夹具需具备状态检测与联锁能力。

九、常见问题

问：夹具的定位误差可以完全消除吗？答：不能完全消除，但可以控制到加工公差可接受的水平。减少定位误差的方向是让定位基准与设计基准重合，并提高定位元件的制造精度。

问：过定位在夹具中是否一定有害？答：过定位本身不一定有害，关键在于是否会引入装配应力。若定位元件之间可微调或采用浮动结构吸收偏差，过定位可以提高刚性；若各定位面位置固定且相互冲突，则会产生装配变形。

问：快换夹具的对刀工作量如何减少？答：依靠高重复定位精度的接口基准。接口重复精度足够高时，模块更换后可沿用原有刀具补偿值，只需做首件确认而不必重新对刀。

问：夹具使用中精度下降的主要表现有哪些？答：定位面磨损导致工件位置漂移、夹紧机构力值衰减导致加工中位移、导向套磨损导致孔径偏大或位置偏移。定期检测可提前发现这些趋势。

问：夹具验收为什么必须做试切验证？答：几何精度只反映静态条件，实际切削中存在切削力与振动。试切验证能发现静态检测无法暴露的刚度不足与夹紧失效问题，是验收的必要环节。

十、结语与资料获取

夹具设计的技术含量集中在误差控制上：把定位基准选对、把力流路径缩短、把误差合成校核清楚，多数精度问题就能在设计与制造阶段规避。对工艺人员而言，夹具档案的建立与检测数据的积累，是提升夹具可靠性的长期手段。本文梳理的功能定位与校核方法可作为资料索引；具体的定位元件公差、夹紧机构力值参数与导向套配合间隙，建议结合工件要求与机床条件查阅对应系列资料，并在验收阶段完成几何检测与试切验证两项工作。
