螺杆泵与分子泵的工作区间与适用边界：抽速压力特性与前级匹配

一、螺杆泵与分子泵的功能分工

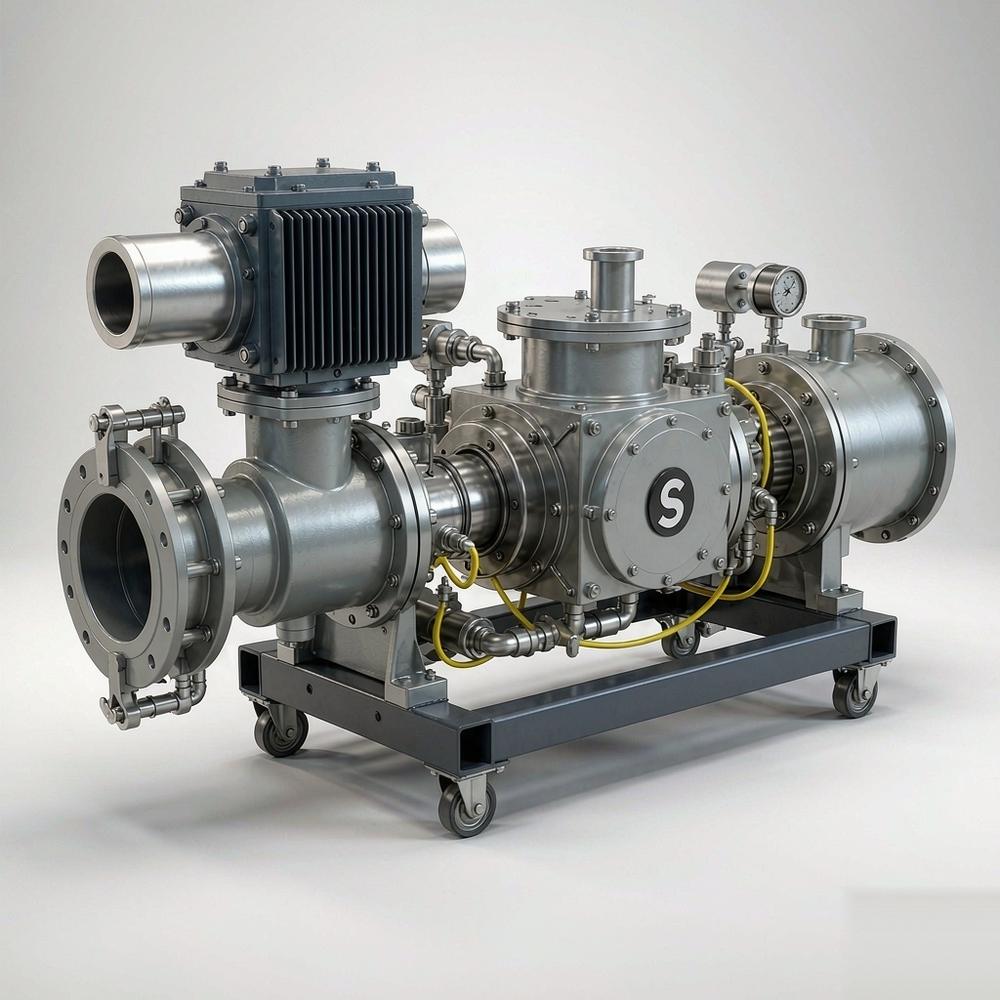

在真空系统的压力轴上，干式螺杆泵与涡轮分子泵占据的是两个不同区段。螺杆泵靠一对互相啮合的螺杆转子在泵腔内旋转，把气体从进气口沿轴向输送并逐级压缩后排出，有效区间大致从大气压延伸到 1 Pa 附近。分子泵靠高速旋转的转子把动量传递给气体分子，使分子被定向压向排气侧，有效区间大致在 1 Pa 到 10⁻⁷ Pa 之间。LEYBOLD 同时提供这两类产品，把两者的边界讲清楚，比单独讨论某一台泵的铭牌参数更有实际意义。

两者的分工可以用一句话概括：分子泵负责把压力降到工艺需要的水平，螺杆泵负责为分子泵维持一个可承受的出口压力。分子泵在出口压力偏高时压缩比急剧下降，抽速随之塌陷，因此它的实际表现很大程度上取决于前级泵的工作点，而不只是样本上的抽速数值。

二、抽速与压力特性的曲线读法

抽速与压力特性曲线是判断泵适用边界的主要依据。曲线通常以入口压力为横轴、有效抽速为纵轴，可以看到三个明显区段：低压力端的本底抽速区、中段的平坦区、以及高压力端的快速跌落区。分子泵的平坦区一般较宽，但在接近最大允许出口压力时会迅速下跌；螺杆泵则相反，在接近大气压时抽速较高，压力降低后受内部泄漏与压缩比限制而逐步下降。

三、前级压力与压缩比的约束关系

压缩比是出口压力与入口压力之比。分子泵对氢、氦这类轻气体的压缩比远低于对氮气，这意味着同一台泵在抽含氢气氛时能承受的最大入口压力会明显降低。LEYBOLD 的技术资料通常按气体种类分别给出压缩比曲线，选型时若只按氮气数据估算，容易在含氢工况下出现前级超压。

• 前级泵的抽速要按气体负荷折算，不能只看容积抽速，含轻气体的工艺需要留出更大余量。
• 前级管路的流导要按最大气体负荷核算，管径不足会在放气阶段形成瞬时超压。
• 入口压力上升时先看前级侧压力表，再判断是工艺放气还是泵本身压缩能力不足。

四、气体种类对工作区间的影响

可凝性气体与颗粒物是工作区间的另一重限制。水蒸气在压缩过程中可能在前级侧凝结，液态水会稀释泵内的密封与润滑介质；螺杆泵虽为干式结构，但积液仍会造成转子卡滞与排气阀异常。工艺中若有大量水汽或溶剂蒸气，一般要在泵入口前设置冷凝捕集或气镇结构，把可凝组分在进入泵腔之前分离出去。

粉尘与工艺副产物则会造成转子表面结垢与间隙变化。间隙一旦被沉积物填塞，转子与泵腔之间可能出现局部摩擦，表现为振动上升、电流波动与抽速缓慢衰减。这类衰减是渐进式的，用相同条件下的抽气时间对比就能发现，不必等到泵完全失效。

五、典型真空工况的匹配方式

• 镀膜与溅射工艺：工作压力多在 10⁻¹ 到 10⁻³ Pa，通常用分子泵主抽、螺杆泵前级，并配节流阀控制工艺压力。
• 半导体刻蚀与沉积：气体负荷波动大且常含腐蚀性组分，前级侧需考虑耐蚀结构与负荷余量。
• 分析仪器与质谱：要求低本底与快速启动，分子泵的压缩比与极限真空是主要指标。
• 真空干燥与脱气：气体负荷以水汽为主，捕集与气镇配置比极限真空更关键。

六、系统配置与选型要点

• 先确定工艺所需的工作压力与允许的气体负荷，再反推泵组，而不是先选泵再补管路。
• 按工艺气体种类分别核算压缩比，含氢或含氦工况要单独校核前级压力上限。
• 管路尽量短而粗，弯头用大半径，避免用长距离软管与波纹管连接。
• 前级泵抽速一般取分子泵抽速的十分之一到五分之一，可凝气体工况取更大值。
• 预留压力监测点，入口与前级各设一处，便于区分系统放气与泵性能下降。

七、运行维护与状态判定

螺杆泵的维护重点是转子间隙、密封与润滑状态。干式结构虽不需换油，但齿轮箱润滑与轴封仍需按周期检查；轴封老化会造成大气侧漏气，表现为前级压力难以降到设计值。分子泵的维护重点是轴承与散热，轴承磨损会先表现为振动值与噪声上升，随后是转速不稳，最终触发保护停机。

状态判定可以建立一组基线数据：空载抽气时间、极限压力、前级压力稳定值、振动值。日常只要对比这几项，就能在性能明显劣化之前发现趋势。分子泵在长期停机后应保持前级侧通气或维持低真空状态，避免长期暴露在潮湿大气中造成轴承润滑失效。

八、常见误区与失效判据

常见的误判是把抽速不足归结为分子泵老化。多数情况其实是前级泵工作点偏移或管路流导不足，泵体本身并无问题。另一个误判是只追求极限真空而忽视气体负荷能力，结果在放气阶段频繁触发前级超压保护，工艺节拍反而更长。

失效判据可归纳为几项可测信号：极限压力较基线抬高一个数量级；无放气时前级压力持续偏高；振动值超过基线两倍；相同工艺下抽气时间延长三成以上。出现其中任意一项，应先查前级与管路，再考虑泵体维修。

九、常见问题

问：干式螺杆泵可以直接对大气启动吗？

答：螺杆泵的设计工况本就包含从大气压启动，可以较长时间在较高入口压力下运行，但需注意排气温度与可凝气体处理，避免积液与结垢。

问：分子泵的抽速标称值为何在实际系统中达不到？

答：标称抽速是泵口在特定气体与压力下的测量值。系统有效抽速还要经过管路流导折算，管径小、管路长或存在弯头时损失明显，实际值低于标称值属于正常现象。

问：为什么抽含氢气氛时分子泵更容易超压？

答：分子泵对轻气体的压缩比远低于对氮气，同样的出口压力下可承受的入口压力更小，因此含氢工况需要按氢气压缩比曲线重新校核前级配置。

问：如何判断抽速下降是前级问题还是分子泵问题？

答：先看前级侧压力。若无放气时前级压力就高于基线，问题在前级泵或管路；若前级压力正常而入口压力偏高，则需检查分子泵转速、振动与轴承状态。

十、结语

干式螺杆泵与涡轮分子泵在真空系统里是前后配合的关系，工作区间的划分、前级压力的约束、气体种类带来的压缩比差异，共同决定了泵组的实际可用范围。LEYBOLD 在这两类产品上的技术资料较为完整，可按气体种类查到对应的抽速与压缩比曲线。螺杆泵与分子泵的更多参数含义与配置方法，可通过真空技术标准、厂商技术手册与行业资料库进一步查阅。
