MAPAL 玛帕精密刀具与孔加工技术解析

一、MAPAL 的技术出身与行业定位

MAPAL（玛帕）是一家来自德国的精密刀具与加工工艺技术企业，技术重心长期落在孔加工的精度控制上，尤其以单刃铰削与精镗工艺著称。与只提供标准刀具的厂商不同，MAPAL 的产品开发往往从被加工孔的最终公差、圆度与表面粗糙度要求倒推刀具几何与切削参数，因此其技术资料中常见的是工艺方案而非单纯的刀具目录。

在汽车动力总成、液压件与航空结构件的孔系加工链条里，MAPAL 的刀具常出现在精加工工位，承担把预加工孔收敛到微米级尺寸公差的任务。这个位置的工艺难度在于既要保证孔径尺寸稳定，又要同时控制圆度、圆柱度与孔壁粗糙度，任何一项超差都会导致后续装配环节出现问题。

二、单刃铰削原理与导向块结构

单刃铰刀是理解 MAPAL 技术路线的入口。它与常见的多刃铰刀不同，切削部分只保留一个主切削刃，并在圆周方向布置若干条硬质合金或 PCD 导向块。工作时导向块贴住已加工孔壁，刀具以孔自身作为导向基准，切刃只负责切除很薄的一层余量。

这种结构带来的直接效果是径向切削力被导向块分担，刀具在孔内的位置不再完全依赖机床主轴的回转精度与刚性，因此对机床的依赖度下降，孔径分散度收窄。代价是导向块与孔壁之间存在摩擦，需要合适的冷却润滑与适当的进给速度，否则导向块容易磨损或擦伤孔壁。

单刃铰刀的另一个特征是尺寸可调。通过调整刀片或锥形调节机构，可以在一定范围内补偿刃口磨损带来的孔径缩小，使一把刀具覆盖较长的寿命区间。

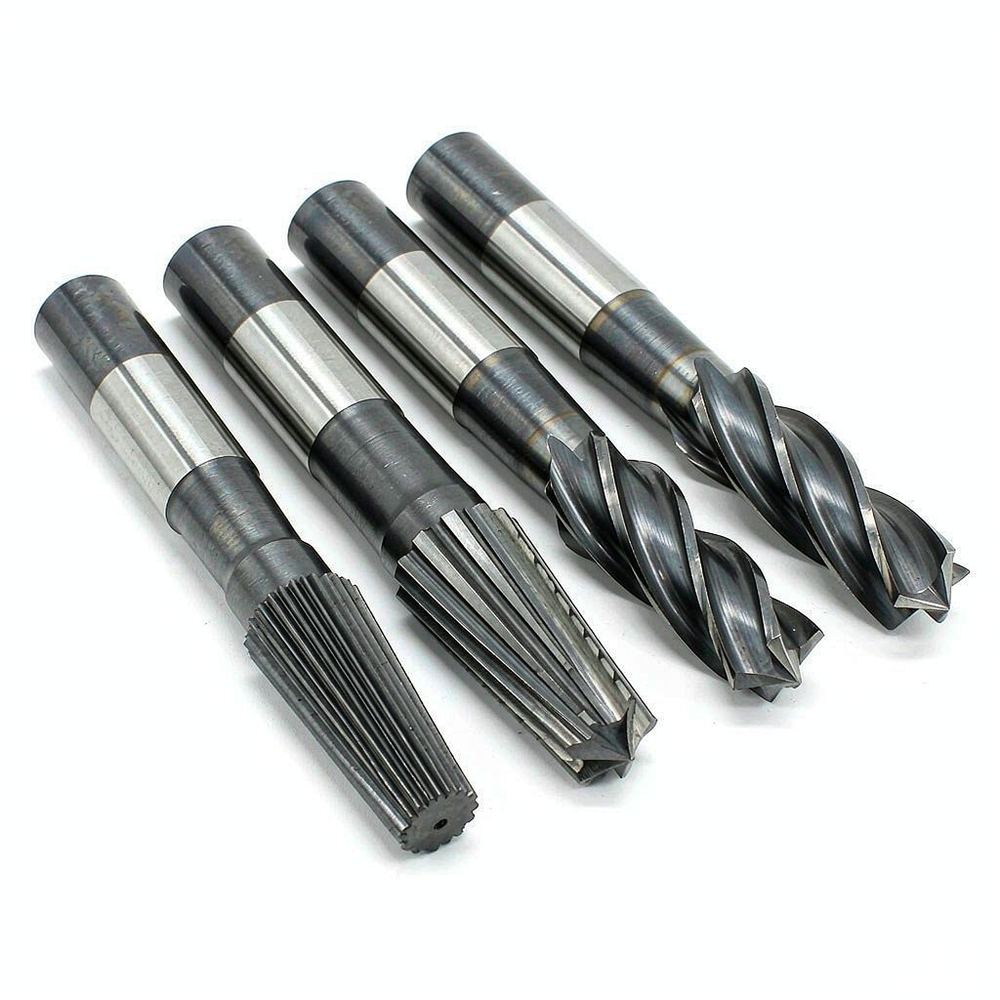

三、精密铰刀与精镗刀具的产品谱系

• 单刃可调铰刀 —— 用于通孔与盲孔的高精度精加工，靠导向块自导向，孔径分散小。
• 多刃铰刀 —— 用于余量稍大、效率优先的场合，刃数增加后每齿切削量降低。
• 精镗刀具 —— 用于孔系位置度要求高、需要修正孔轴线偏差的场合，可带微调机构。
• PCD 金刚石铰刀与镗刀 —— 面向铝合金与有色金属的高速加工，刃口锋利且耐磨。
• 液压涨紧刀柄 —— 用于夹持铰刀与镗刀，回转精度高、阻尼特性好。
• 成型与复合刀具 —— 把多道工序合并到一把刀具上，减少换刀次数。

四、PCD 与超硬刀具材料的技术路线

铝合金与铸铁的切削机理差别很大，MAPAL 在材料选择上分别对待。加工铝合金时，材料塑性大、易粘刀，采用 PCD 刃口可以获得很高的表面质量，同时允许更高的切削速度；加工铸铁时则多用涂层硬质合金或陶瓷材料，关注的是抗磨粒磨损能力。

PCD 刃口的制造难点在刃磨。金刚石层的厚度有限，刃口几何一旦磨偏，刀具的尺寸一致性就无从谈起。因此这类刀具的精度更多取决于刃磨工序的成型磨削能力与在线测量手段，而不只是材料本身。

五、液压刀柄与刀具夹持系统的精度逻辑

铰削精度受夹持系统影响极大。刀柄的径向跳动如果偏大，铰刀每个刃口切入的余量就不均匀，孔径会出现椭圆或多边形倾向。液压涨紧刀柄通过油腔均匀施压夹持刀杆，回转精度高，且油膜的阻尼作用有助于抑制切削振动。

热缩刀柄在夹持力与刚性上另有优势，但对刀杆公差与拆装设备有要求。选用时需要结合转速、刀具悬伸长度与换刀频率综合判断，而不是只看夹持力指标。

六、汽车动力总成孔系加工的典型应用

• 发动机缸体缸盖 —— 气门导管孔、凸轮轴孔、主轴承孔的尺寸与位置精度控制。
• 变速箱壳体 —— 轴承孔与拨叉轴孔的圆度、同轴度加工。
• 液压阀体 —— 阀孔配合间隙小，对孔壁粗糙度与圆柱度敏感。
• 转向与制动部件 —— 活塞孔、导向孔的批量一致性要求高。
• 航空结构件 —— 高强材料上的精密孔与连接孔加工。

七、铝合金与铸铁加工的工艺参数取向

铰削铝合金时切削速度可以取高，但进给量要谨慎，进给过小会导致刃口在孔壁反复挤压，产生积屑瘤与拉毛；进给过大则切削力升高，导向块压力增大。一般做法是先用试切确定一个既不粘刀又能保持表面质量的进给区间，再微调转速。

铸铁加工更多关注磨粒磨损与切屑形态。切屑呈细碎粉末状时排屑通畅，一旦出现长条状切屑，说明参数偏软，需要提高每齿进给量。冷却方式上，铸铁干切与微量润滑均有应用，但要注意粉尘控制与导向块的热负荷。

八、刀具磨损判定与寿命管理要点

铰刀磨损主要出现在主切削刃后刀面与导向块表面。后刀面磨损带宽度超过一定限值后，切削力上升、孔径开始缩小，孔壁粗糙度也同步恶化。现场常用判定方法是记录首件孔径与粗糙度作为基准，按固定件数抽检，观察孔径的单调漂移趋势。

导向块磨损表现为与孔壁接触面的镜面化或划伤，一旦出现划伤，孔壁会被拉出纵向沟痕。此时即使孔径仍在公差内，也应更换或重新刃磨。可调铰刀在磨损初期可以通过微调补偿，但补偿量累计过大会改变刀具的受力状态，不宜无限使用。

九、常见问题

问：单刃铰刀的孔径为什么比多刃铰刀更稳定？

答：单刃铰刀只有一条主切削刃，径向切削力小，且由导向块贴孔壁形成自导向，刀具位置不依赖主轴回转精度，因此孔径分散度更小。

问：铰削后孔径偏大，应先检查什么？

答：先确认预加工孔余量是否偏大、铰刀刃口是否有积屑瘤或崩刃，再检查刀柄跳动与切削液浓度。余量过大引起的过切往往伴随孔壁粗糙度恶化。

问：PCD 铰刀适合加工铸铁吗？

答：PCD 更适铝合金与有色金属。铸铁的磨粒磨损会快速消耗金刚石刃口，通常改用涂层硬质合金或陶瓷材料更经济。

问：可调铰刀的调节量有没有上限？

答：有。调节机构只用于补偿刃口磨损，累计补偿过大将改变刀具受力与导向块贴合状态，一般建议在刀具规定的可调范围内使用，超出后重新刃磨。

十、结语

MAPAL 的技术特征集中在孔加工精度控制这条主线上：以单刃铰削和导向块结构降低对机床的依赖，以可调结构和超硬材料延长刀具的有效寿命区间，以刀柄系统保证夹持精度不成为瓶颈。精密铰刀与精镗刀具在汽车、液压与航空孔系加工中承担的是精加工工位，其价值体现在孔径分散度、圆度与孔壁粗糙度这些可测量的指标上。

要进一步了解 MAPAL 的刀具几何、切削参数与适用工况，可查阅相关技术标准、厂商技术手册以及行业资料库中的工艺案例，结合具体工件材料与设备条件做参数验证。
