输送线换季检修时链条突然断了，拆下来发现链节早就有几处发死，只是平时看不出来。滚子链的失效很少是瞬间发生的：销轴与套筒磨损会让链条逐渐伸长，伸长的链条又让啮合位置外移、加速链轮齿面磨损，最后在负载波动的那一刻断掉。把这个过程量化成几个可测的指标，维护才有依据。

一、椿本滚子链的定位与典型传动场合

椿本（TSUBAKI）是日本传动部件制造品牌，滚子链是其传动产品线中的基础品类。滚子链靠链节与链轮齿的啮合传递运动，传动比准确、能适应较大中心距、可在高温与油污环境下工作，常见于包装机械、输送线驱动、搅拌设备、农业机械与各种减速机输出端的二次传动。它的短板是噪声与需要润滑，高速且要求安静的场合更适合同步带或齿形链。

二、链条结构：从链节到啮合过程

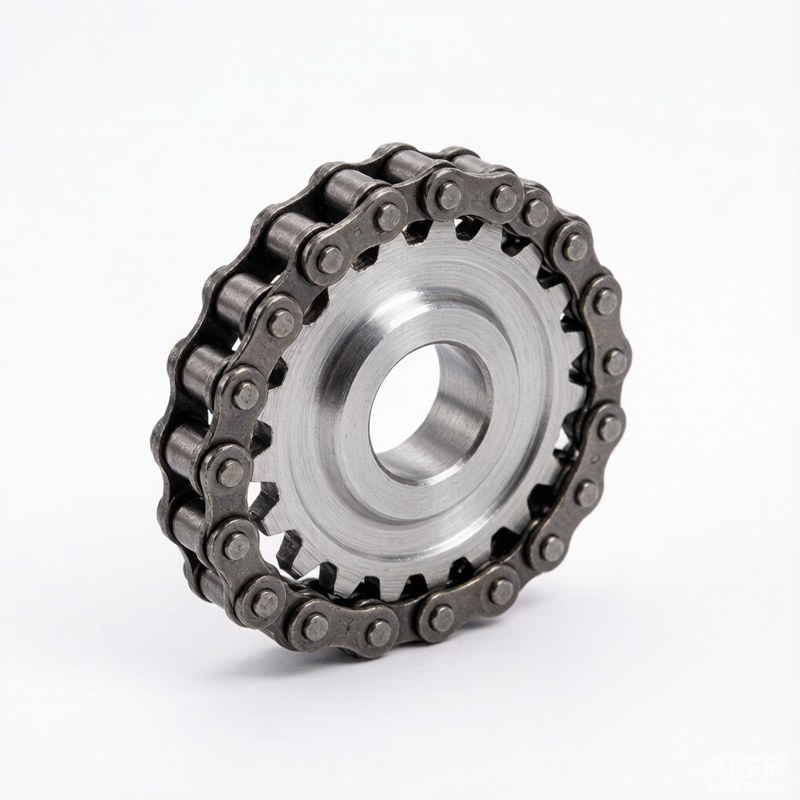

标准滚子链由内链板、外链板、销轴、套筒与滚子组成。销轴与套筒构成铰链副，内链板与套筒、外链板与销轴分别固定，形成一节一节可以相对转动的结构。运行时滚子落在链轮齿槽里，靠滚子的滚动接触传递力，能减少齿面磨损。链条的薄弱点在铰链副：润滑不足或粉尘进入时，销轴与套筒之间变成干摩擦，磨损速度成倍上升，这也是链条伸长的主要来源。

三、链号与节距怎么读

节距是滚子链的第一参数，指相邻两个销轴中心之间的距离。美标体系里，链号数字除以八即为节距的英寸数：40 号对应 1/2 英寸，50 号对应 5/8 英寸，60 号对应 3/4 英寸；ISO 体系用 08A、10A、12A 表示，数字乘以十六分之一英寸得到节距。除节距外还要核对滚子直径与内链节内宽，这两项决定链条能否落在给定链轮的齿槽中。选型时先确定节距，再核对滚子直径与内宽是否与链轮成套匹配。

四、单排、双排与多排列怎么选

同一节距下，链条可做成单排、双排或多排，排数越多承载能力越高，但宽度与重量也随之增加，链轮要选对应的多排规格。单排链适合中小功率、结构紧凑的传动；双排链在同等节距下能把承载提高一档以上，常用于空间有限但扭矩较大的位置；三排及以上多用于重载或要求高可靠性的连续生产设备。判断原则是：先按功率与工况系数算出所需承载，再在节距与排数之间做组合，优先用较小节距配多排，运行更平稳。

五、链轮齿数、传动比与包角

小链轮齿数不宜过少，齿数太少时链条进入与退出啮合的角度变化大，多边形效应明显，冲击与噪声都会上升，通常建议不少于 17 齿。大链轮齿数一般控制在 120 齿以内，齿数过多时链条即使小幅伸长也可能出现爬齿与脱链。传动比由两轮齿数之比决定，单级传动比过大时小链轮包角不足，啮合齿数减少，建议单级控制在常规范围内，超出时改用两级传动。包角指链条包覆链轮的角度，小链轮包角建议不小于 120 度。

六、按传递功率选型的步骤

• 确认传递功率与主动轮转速，算出链条承受的工作张力
• 按设备类型选取工况系数，冲击与频繁启停场合取较大值
• 由张力与许用张力对照，定节距与排数的组合
• 按传动比定两轮齿数，再按中心距算链节数并取偶数节

链条的公称抗拉强度是破断载荷，不能直接当许用张力使用，实际选用时应在破断载荷基础上留出足量安全余量并结合工况系数折算。链节数取偶数配合奇数齿链轮，可以让磨损分布更均匀，延长整链寿命。

七、安装对中与中心距

两根轴的平行度与两链轮的共面度决定链条寿命。链轮端面不在同一平面时，链条运行中会被反复推向一侧，链板与齿侧单边磨损，噪声也明显增大。中心距通常取小链轮直径的三十至五十倍，过小会使包角不足，过大则松边容易跳动、需要加装托板或张紧轮。安装后先手动盘车数圈，确认链条顺利进出啮合、没有卡滞与偏摆，再通电试运行。

八、润滑方式与周期

润滑决定滚子链的实际寿命。低速轻载可用刷涂或油壶滴注；中速用滴油或油绳；速度较高或连续运行的重载设备应采用油浴、喷油或油流润滑，让润滑油真正进入铰链副间隙。润滑脂适合密封链条与不便于经常加油的位置。润滑周期按运行时长与环境定，粉尘大的场合要缩短间隔并定期清洗链条，否则磨粒会与油混合成研磨膏，反而加速磨损。

九、张紧与下垂量控制

链条过紧会加大轴与轴承的载荷，过松则在启停时跳动、容易脱链。经验做法是把松边中点的下垂量控制在两轮中心距的百分之一到二之间，具体按传动布置调整。张紧可通过调整中心距、加装张紧轮或使用带张紧结构的惰轮实现；张紧轮宜布置在松边靠近小链轮的位置，且直径不宜过小。水平传动比垂直传动对下垂量更敏感，需要更勤地检查。

十、伸长测量与更换判据

链条伸长的本质是铰链副磨损，用测长法判断最直接：在链条上截取若干节，施加一定张力后测量总长，与新品理论长度比较，伸长率超过百分之一到一点五就应安排更换，具体限值按设备精度要求与厂方说明确定。除测长外，还要看链轮齿面是否出现钩状磨损、齿厚是否明显减薄、以及是否有链节发死。链条与链轮应成对更换，只换链条会让旧链轮很快把新链条磨坏。

十一、常见问题

问：链条只用了一年就伸长，是质量问题吗？

答：先看润滑是否到位。铰链副长期缺油是伸长过快的最常见原因，其次是对中偏差与粉尘环境。排除这些因素后，再考虑负载是否超出链条的许用张力。

问：能不能只更换个别损坏的链节？

答：临时应急可以，但整链已经接近伸长极限时只换一两节会让节距不均，运行中受力和啮合都会不均匀。条件允许时建议整条更换并同时核对链轮状态。

问：链条噪声突然变大，从哪里查起？

答：先看链条是否过松或下垂量超标，其次检查两链轮是否共面、有无偏摆，再确认润滑是否中断。噪声伴随周期性冲击时，多与某个链节发死或链轮个别齿损伤有关。

问：张紧轮装在紧边还是松边？

答：一般装在松边，位置尽量靠近小链轮，这样对包角影响小、张紧效果稳定，也不会承受过大的拉力。装在紧边会额外增加链条与轴承负荷。

十二、结语

链条传动的判断可以简化为三项可测指标：松边下垂量是否在中心距的百分之一到二之间，润滑是否真正进入铰链副，以及测长得到的伸长率是否仍在允许范围。这三项过关，多数跳齿与断链都能提前避免。采购或更换前建议先确认传递功率、主动轮转速、传动比与中心距四项条件，再对照样本确定节距与排数，并让链条与链轮成套配置。
