电机与减速机之间的联轴器出了问题，表现往往很迷惑：振动变大、启动异响、罩壳里磨出黑粉。链条联轴器结构简单皮实，但选型、对中与润滑任何一环掉链子，都会明显缩短寿命。椿本（TSUBAKI）是日本传动部件品牌，链条与链条联轴器是它的传统强项。这篇按结构、选型、安装与维护的顺序讲清楚。

一、链条联轴器的结构与原理

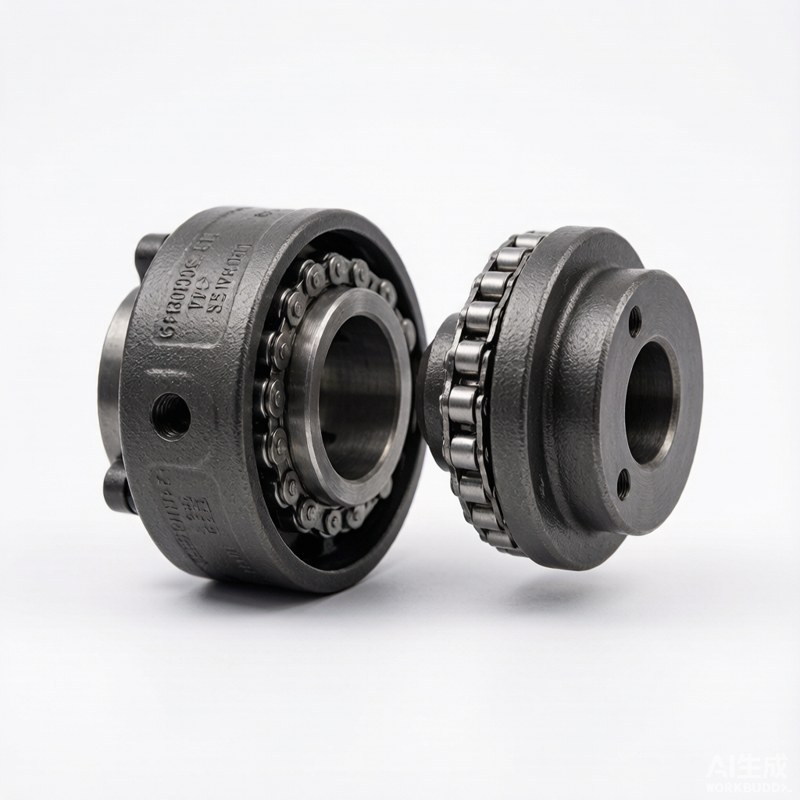

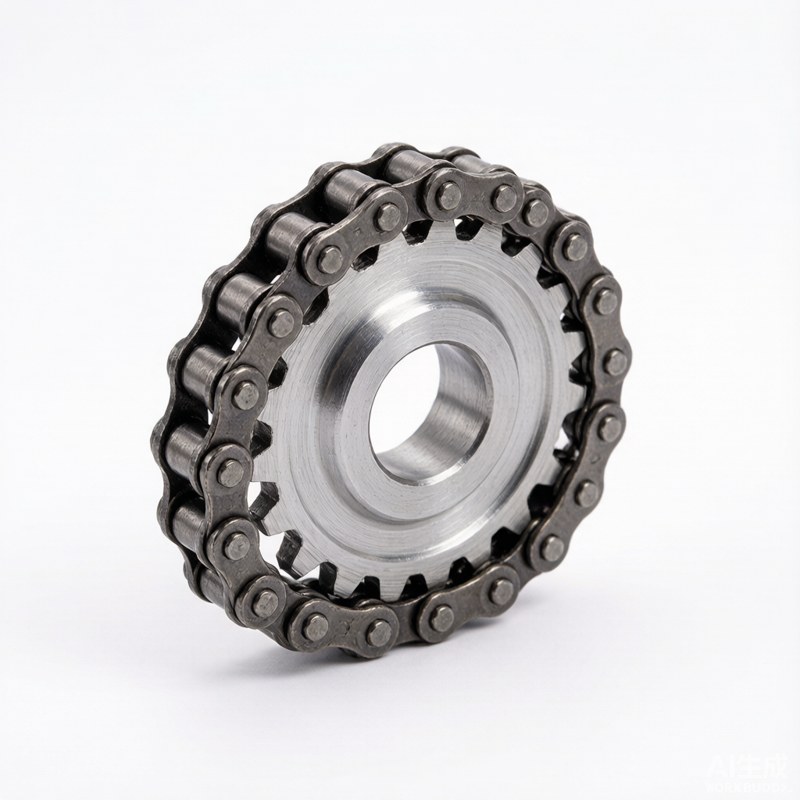

链条联轴器由两个带齿的半联轴器（链轮）与一条双排滚子链条组成，外侧加罩壳并充填润滑脂。动力通过链条与链齿啮合传递，链条的链节间隙允许一定的角向、轴向与径向偏移，起到补偿对中误差的作用。它结构简单、装拆方便，可以在不移动两轴的情况下拆换链条，这是它比许多联轴器更受欢迎的原因。

二、椿本品牌与产品定位

椿本（TSUBAKI）是日本链条与传动部件品牌，滚子链条、链条联轴器与输送链是核心产品线。链条联轴器按罩壳与润滑形式分为开式与闭式，闭式带罩壳储脂、寿命长，开式结构简单便于观察；高速或特殊工况有专用变体。链轮与链条成套供应，型号与双排滚子链规格对应，换件时按规格成对匹配最稳妥。

三、常见类型与规格对应

常用规格与双排滚子链条节距对应，节距越大承载越高；型号数字大致对应允许轴径与扭矩档位，样本按每档给出允许扭矩、轴径范围、最高转速与补偿量。闭式带罩壳的常规型适合多数泵、风机与输送机传动；大扭矩低速场合选大节距规格；需要更高补偿能力或更柔的减振效果时，再对比齿式或弹性联轴器。

四、关键参数怎么读

允许扭矩是选型核心：以工作扭矩乘上工况系数（由原动机与负载特性决定，常见1.3到2以上）后不超过样本允许值；轴径范围决定两半联轴器的孔径与键槽配置；最高转速受链条线速度与罩壳密封限制；补偿量分角向、轴向、径向三向，安装残余偏差要落在允许值内。选型按扭矩与轴径交叉定规格，再核转速与补偿量两项。

五、按工况选型

• 算设计扭矩：工作扭矩乘工况系数，频繁正反转与冲击负载的系数要放大
• 定规格：按设计扭矩与两轴轴径在样本表中交叉选型
• 核转速：工作转速低于允许最高转速并留出余量
• 核偏差：预估安装残余偏差与运转热位移，均需落在允许补偿量内

六、安装与对中要点

两半联轴器装轴后做对中检查：用直尺塞尺粗对，精密设备用百分表测径向与端面跳动。链条联轴器允许一定偏差，但偏差越大磨损越快，安装时尽量调到允许值的三分之一以内。链条绕上两链轮后对接装入连接销，罩壳就位后按样本加注润滑脂，注意两半联轴器的相对角度，使链条啮合均匀。

七、润滑与维护周期

链条联轴器的磨损主要发生在链节铰链处，润滑状态直接决定寿命。闭式罩壳按运行时长定期补脂，一般每半年到一年检查一次脂量与状态；开式结构定期手工涂抹。高速与高温场合润滑周期要缩短。补脂时清理排脂口旧脂，避免罩壳内积聚杂质，磨料性粉尘混入润滑脂会加速链节磨损。

八、磨损判断与更换

判断链条伸长可用链条伸长尺或卡距测量，伸长超过约百分之二到三即应更换，具体以样本判据为准；观察链齿与链条啮合面是否磨尖；运转中出现周期性冲击声说明链节旷量已经偏大。更换时可以只换链条而不动轴系，这是链条联轴器的维护优势；换链条时同步检查链轮齿形，磨尖的链轮要一并处理。

九、常见故障与排查

振动增大：依次查对中偏差、链条伸长、地脚螺栓松动；启动异响：多与润滑不足或链条过旷有关；断链：多为过载、异物或长期欠润滑，更换后要核对工况系数与选型是否匹配；罩壳漏脂：密封件老化，补密封防止干磨。排查按对中、润滑、链条状态、负载的顺序走，多数问题在现场就能定位。

十、常见误区

按轴径直接选型不核算扭矩，轻则磨损快重则断链；安装时觉得联轴器补偿量大就不认真对中，寿命损失显著；润滑一次性加满从此不管，链节干磨直到异响才处理；换链条不同步检查链轮，新链条配磨尖的旧链轮，寿命同样打折。

十一、常见问题

问：链条联轴器和弹性联轴器怎么选？

答：链条联轴器结构简单、耐油污、维护周期长、可不动轴换链条；需要更柔的减振与更大角向补偿时选弹性元件联轴器。按偏差条件、维护方式与成本综合确定。

问：链条伸长多少要换？

答：常见判据在百分之二到三量级，具体以所用型号样本给出值为准。伸长到判据后继续使用，冲击载荷会加速链轮磨损并可能断链。

问：联轴器温度偏高正常吗？

答：略高于环境温度属于正常，明显烫手则异常，多与对中偏差、润滑不足或过载有关，按这个顺序排查即可。

问：安装时对中允差多少？

答：以样本允许补偿量为基础，安装残余偏差建议控制在允许值的三分之一以内，运转中的热位移另计。精密传动用百分表测量。

十二、结语

链条联轴器用好靠三步：按设计扭矩与轴径选规格，安装把对中调到允许补偿量的三分之一以内，运行中按链条伸长量与润滑状态安排维护。它的维护优势在于可不动轴系换链条，但前提是选型留够裕量、链轮齿形同步检查。建议把联轴器点检纳入传动设备巡检表，记录伸长量的变化趋势。
